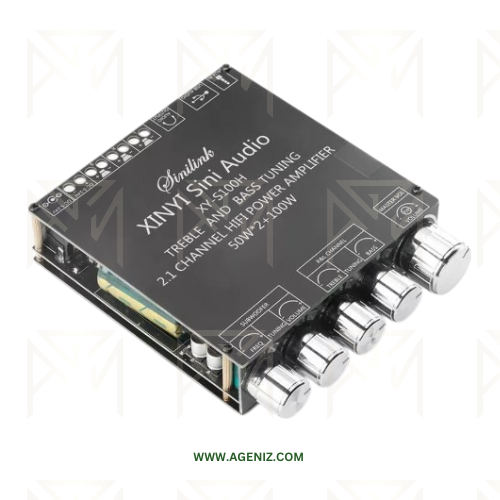

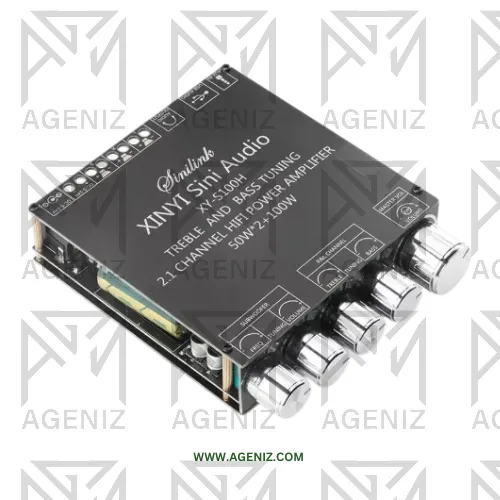

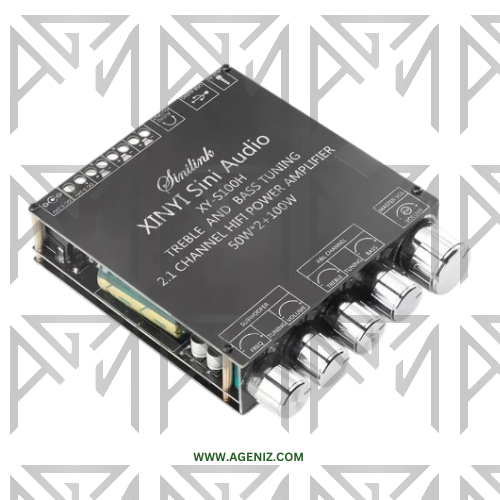

ماژول آمپلی فایر XY-S100H یک آمپلی فایر دیجیتال صوتی 2.1 کاناله با قابلیت Bluetooth است که برای تقویت صدای استریو و ساب ووفر طراحی شده است.
این ماژول دارای توان خروجی 50W برای هر یک از کانالهای چپ و راست و تا 100W برای کانال ساب ووفر است.
ورودیهای AUX، Bluetooth و USB و قابلیت استفاده بهعنوان کارت صدای USB، امکان اتصال منابع صوتی مختلف را فراهم میکنند. مدار تقویتکننده این ماژول بر پایه آیسی TPA3116D2 طراحی شده است.
سیگنال صوتی میتواند از طریق Bluetooth، ورودی AUX یا USB وارد ماژول شود.
پس از پردازش، مدار تقویتکننده سیگنال را به سه بخش خروجی شامل کانال چپ، کانال راست و ساب ووفر تقسیم و تقویت میکند.
دو کانال استریو برای اتصال بلندگوهای چپ و راست و کانال اختصاصی ساب ووفر برای پخش فرکانسهای پایین در نظر گرفته شده است.
کنترلهای روی برد امکان تنظیم سطح صدا، بیس، تریبل و صدای ساب ووفر را فراهم میکنند.
AUX: اتصال منبع صوتی از طریق جک AUXUSB: اتصال فلش USB دارای فایل صوتیSPKR +/-: خروجی مثبت و منفی بلندگوی کانال راستSPKL +/-: خروجی مثبت و منفی بلندگوی کانال چپWoofer +/-: خروجی مثبت و منفی ساب ووفریکی از ویژگیهای ماژول XY-S100H بهرهگیری از فیلتر LC در خروجی آمپلی فایر است.
این فیلتر از ترکیب سلف و خازن تشکیل شده و وظیفه آن کاهش مؤلفههای فرکانس بالای ناشی از سوئیچینگ مدار کلاس D است.
فیلتر LC با تضعیف این مؤلفهها به کاهش نویز فرکانس بالا و بهبود سیگنال خروجی کمک کرده و امکان انتقال مناسبتر سیگنال صوتی به بلندگوها را فراهم میکند.
این ماژول یک آمپلی فایر قدرت است و خروجیهای آن برای اتصال مستقیم به بلندگو در نظر گرفته شدهاند.
ولتاژ تغذیه را حتماً با مشخصات نسخه XY-S100H تطبیق دهید.
برای استفاده در توان بالا، منبع تغذیه باید جریان کافی داشته باشد.
امپدانس بلندگوها باید در محدوده مجاز خروجی ماژول باشد.
در توان بالا، استفاده صحیح از هیتسینک و تهویه مناسب ضروری است.
از اتصال کوتاه خروجی بلندگوها جلوگیری کنید.
هنگام سیمکشی، ابتدا تغذیه ماژول را قطع کنید.
