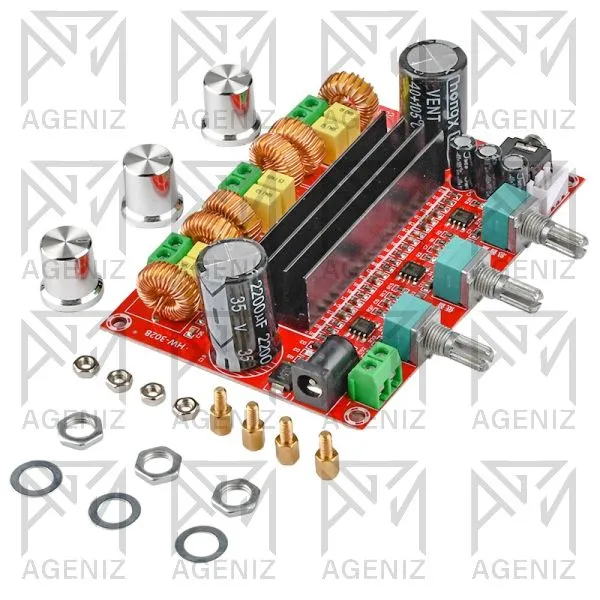

ماژول آمپلی فایر کلاس D 2.1 کاناله XH-M139یک برد تقویتکننده صوتی دیجیتال است که برای ساخت سیستمهای صوتی، سیستمهای رومیزی و باکسهای صوتی استفاده میشود. این برد با استفاده از آیسی TPA3116D2 امکان تقویت دو کانال استریو و یک کانال اختصاصی سابووفر را فراهم میکند.
طراحی جمعوجور و راندمان مناسب، این ماژول را برای پروژههایی که به توان صوتی نسبتاً بالا در فضای محدود نیاز دارند، مناسب کرده است.
XH-M1392.1 کانالهTPA3116D2توان خروجی رایج این ماژول حدود 2×50 وات برای کانالهای چپ و راست و حدود 100 وات برای کانال سابووفر اعلام میشود. توان واقعی به ولتاژ و جریان منبع تغذیه، امپدانس بلندگو، سطح اعوجاج، فرکانس سیگنال و شرایط خنککاری بستگی دارد.
بنابراین اعداد توان درجشده را نباید در تمام شرایط بهعنوان توان پیوسته واقعی در نظر گرفت.
ماژول XH-M139 با منبع تغذیه DC در محدوده حدود 12 تا 24 ولت استفاده میشود. برای دستیابی به توان بالاتر، تغذیه 24 ولت با جریان کافی انتخاب رایجی است.
منبع تغذیه باید توان لازم برای پیکهای مصرفی آمپلی فایر را داشته باشد. کیفیت پایین یا ریپل زیاد منبع تغذیه میتواند باعث ایجاد نویز و افت کیفیت صدا شود.
خروجی صدای کامپیوتر، گوشی موبایل یا موزیکپلیر را میتوان با کابل AUX به برد متصل کرد. همچنین امکان استفاده از سوکت سه پین مادگی سفید در کنار جک AUX نیز وجود دارد.
سیگنال صوتی وارد بخش ورودی شده و پس از آمادهسازی و پردازش، به بخش تقویت توان منتقل میشود. آیسی TPA3116D2 سیگنال صوتی را با ساختار کلاس D تقویت میکند. دو کانال برای صدای استریو و کانال سوم برای سابووفر استفاده میشود.
بلندگوها باید از نظر امپدانس و توان با آمپلی فایر هماهنگ باشند. در نسخههای رایج، بازه 4 تا 8 اهم برای بار خروجی ذکر میشود. استفاده از بلندگوی دارای امپدانس کمتر از حد مجاز میتواند جریان خروجی را افزایش داده و باعث افت عملکرد یا فعال شدن حفاظت مدار شود.
برای کانال سابووفر نیز بهتر است از بلندگوی مناسب فرکانسهای پایین استفاده شود.
