ماژول امپلی فایر 3وات HW-104 PAM8403
ناموجود
ماژول آمپلی‌فایر استریو 3 وات مدل PAM8403
در انبار موجود نیست
کد کالا
10100013352

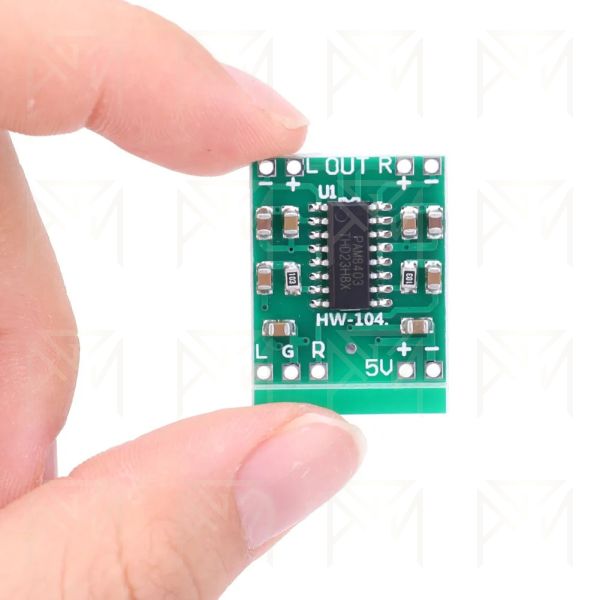

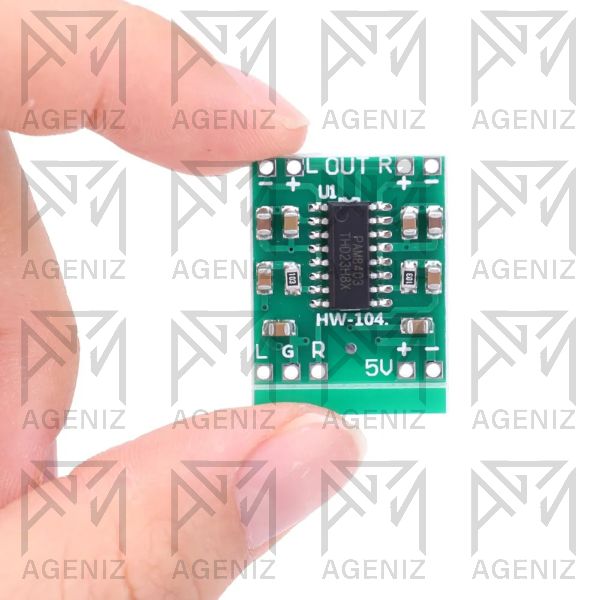

ماژول آمپلی‌فایر استریو 3 وات مدل PAM8403
برد آمپلی‌فایر PAM8403 از محبوب‌ترین و ساده‌ترین ماژول‌های صوتی برای پروژه‌های کوچک است (بلندگو، اسپیکر پرتابل، پروژه‌های آردوینو و ...). این چیپ یک آمپلی‌فایر کلاس D استریو با توان 3W + 3W بوده و به‌دلیل بازدهی بالا، گرمای تلف‌شده‌ی کمی دارد. از ویژگی‌های مهم آن، بدون فیلتر بودن (Filterless) است؛ یعنی می‌تواند بدون نیاز به فیلتر پایین‌گذر خارجی، به‌صورت مستقیم به بلندگو متصل شود.
نکات کاربردی و طراحی
- دیکاپلینگ تغذیه: حتماً خازن‌های بای‌پس نزدیک به پایهٔ تغذیه قرار دهید (مثلاً سرامیکی
1 µFنزدیکVDDو یک خازن بزرگ‌تر10–20 µFبرای فیلتر پایین‌تر). - کاهش نویز/EMI: منبع صوتی را به رابط ورودی ماژول و بلندگوها را به ترمینال‌های خروجی متصل کنید. اتصالات زمین را به درستی انجام دهید تا از تداخل نویز جلوگیری شود. حجم صدا را به‌طور مناسب تنظیم کنید تا از ایجاد اعوجاج جلوگیری شود.
- ولتاژ تغذیه: از
5.5Vبیشتر نشود؛ ولتاژ بالاتر می‌تواند به ماژول آسیب بزند. - بهره و اعوجاج: اگر دامنهٔ سیگنالِ ورودی زیاد باشد، سیگنال اشباع و اعوجاج شدید ایجاد می‌شود؛ سطح ورودی را کنترل کنید.
- طول کابل بلندگو: کابل‌های بلند موجب افت سیگنال یا القای نویز می‌شوند؛ مسیر کوتاه‌تر و سیم ضخیم‌تر بهتر است.
مزایا
- بازدهی بالا (کلاس D)
- تولید گرمای کم
- تعداد اجزای خارجی کم و راه‌اندازی ساده
- مناسب برای پروژه‌های کوچک و پرتابل
محدودیت‌ها
- توان محدود (برای پروژه‌های توان‌بالا مناسب نیست)
- در بارگذاری بیش از حد، حفاظت داخلی فعال یا صدا دچار افت کیفیت می‌شود
- نیاز به کنترل سطح سیگنال ورودی برای جلوگیری از اعوجاج
- امکان بروز نویز فرکانس بالا/EMI در برخی شرایط
مشخصات
- ولتاژ کاری توصیه‌شده:
2.5V–5.5V - حداکثر ولتاژ: حدود
~6.6V - توان خروجی (4Ω @ THD 10%):
3Wبه ازای هر کانال - توان خروجی (8 Ω): حدود
1.4W - اعوجاج + نویز(THD+N): حدود
0.1% تا %0.3(بسته به شرایط) - بازدهی: حدود
80%–90% - نسبت سیگنال به نویز (SNR): حدود
80dB - حفاظت: اتصال‌کوتاه و حرارتی
این ماژول با نام 8403 شناخته می‌شود و ساخت چین است.
