ماژول آمپلی فایر PAM8406 | 2*5W
- توان کلی
- 10W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر

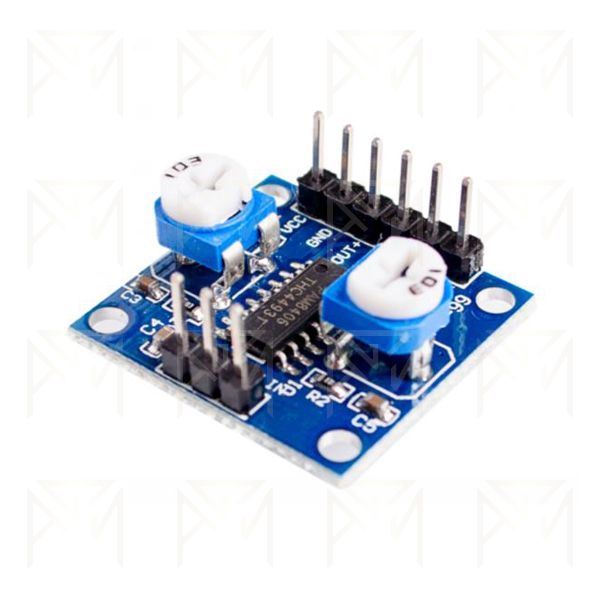

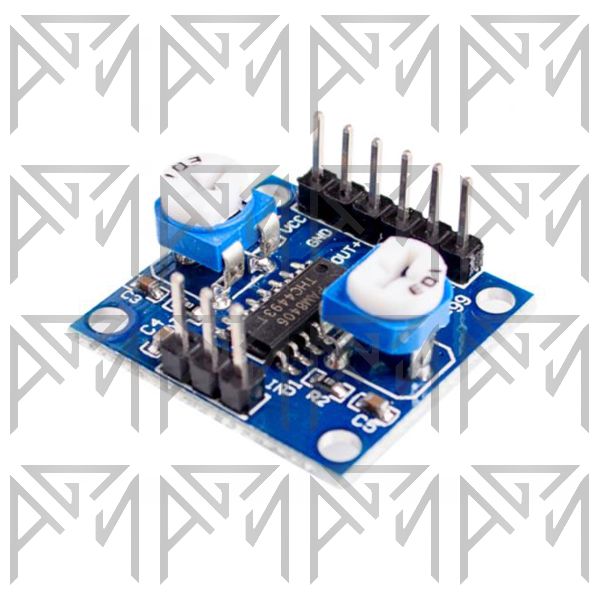

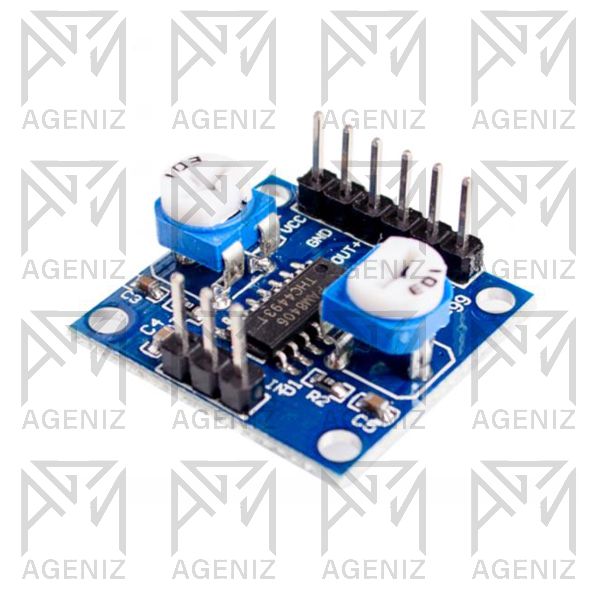

ماژول آمپلیفایر استریو 2×5 وات مدل PAM8406
ماژول آمپلیفایر PAM8406 یک تقویتکننده صوتی استریو دو کاناله از نوع Class D است که برای تقویت سیگنال صوتی و راهاندازی دو بلندگوی کممصرف طراحی شده است.
این ماژول با ولتاژ پایین 3.7V تا 5V DC کار میکند و بسته به امپدانس بلندگو میتواند تا حدود 2×5W توان خروجی ارائه دهد.
راندمان بالای ساختار Class D، ابعاد کوچک و مصرف انرژی نسبتاً پایین، این برد را برای ساخت اسپیکرهای قابلحمل، پروژههای میکروکنترلری و سیستمهای صوتی کوچک مناسب میکند.
مشخصات فنی
- مدل: PAM8406
- نوع: آمپلیفایر صوتی استریو دو کاناله
- کلاس کاری: Class D
- تعداد کانال: 2 کانال استریو
- ولتاژ تغذیه آیسی: 3.7V - 5V DC
- ولتاژ پیشنهادی: 5V DC
- جریان تغذیه: تا حدود 2A
- توان خروجی: حدود 2×3W با بلندگوی 8 اهم و تا 2×5W با بلندگوی 4 اهم
- امپدانس بلندگو: 4 تا 8 اهم
- پاسخ فرکانسی: حدود 20Hz - 15kHz
- جریان بیباری آیسی: حدود 20mA
- بازده: بیش از 90 درصد در شرایط مناسب
- حفاظتها: اضافهجریان، افزایش دما و اتصال کوتاه
عملکرد ماژول
سیگنال صوتی ورودی ابتدا وارد مدار تقویتکننده شده و تراشه PAM8406 آن را با استفاده از ساختار PWM به سیگنال سوئیچینگ با توان بالاتر تبدیل میکند.
خروجی تقویتشده بهصورت پلشده در اختیار بلندگو قرار میگیرد و بلندگو سیگنال الکتریکی دریافتشده را به صدا تبدیل میکند.
ساختار Class D به دلیل عملکرد سوئیچینگ، نسبت به بسیاری از تقویتکنندههای خطی تلفات حرارتی کمتری داشته و راندمان بالاتری ارائه میدهد.
جریان و منبع تغذیه
جریان مصرفی ماژول ثابت نیست و با عواملی مانند حجم صدا، نوع موسیقی، امپدانس بلندگو و توان خروجی تغییر میکند.
جریان بیباری تراشه حدود 20mA است، اما هنگام پخش صدا با توان بالا، میزان جریان مصرفی به شکل قابل توجهی افزایش مییابد.
برای دستیابی به توانهای نزدیک به حداکثر، استفاده از منبع تغذیه 5 ولت با کیفیت و جریان کافی توصیه میشود.
- منبع تغذیه ضعیف میتواند موجب افت ولتاژ شود.
- افت ولتاژ ممکن است باعث کاهش توان و ایجاد اعوجاج در صدا شود.
- در شرایط شدید، منبع نامناسب میتواند موجب خاموش شدن یا عملکرد ناپایدار آمپلیفایر شود.
اتصالات ماژول PAM8406
- VCC / +: مثبت تغذیه DC
- GND / −: منفی تغذیه
- ROUT+: خروجی مثبت کانال راست
- ROUT−: خروجی منفی کانال راست
- LOUT+: خروجی مثبت کانال چپ
- LOUT−: خروجی منفی کانال چپ
- L-IN: ورودی صدای کانال چپ
- R-IN: ورودی صدای کانال راست
- GND: زمین سیگنال صوتی
- پتانسیومترها: دو عدد پتانسیومتر روی برد برای تنظیم حجم صدای هر کانال استفاده میشوند.
توان خروجی و انتخاب بلندگو
در ماژول PAM8406 معمولاً توان حدود 2×3W برای بلندگوهای 8 اهم و تا 2×5W برای بلندگوهای 4 اهم اعلام میشود.
برای استفاده عادی، میتوان از بلندگوهای 4 یا 8 اهم با توان مناسب استفاده کرد.
استفاده از بلندگوی 4 اهم موجب افزایش جریان و توان مصرفی از منبع تغذیه شده و ممکن است گرمای تولیدشده را نیز افزایش دهد.
- توان واقعی خروجی به ولتاژ تغذیه وابسته است.
- امپدانس بلندگو روی توان قابل دریافت تأثیر مستقیم دارد.
- کیفیت و ظرفیت منبع تغذیه روی حداکثر توان خروجی اثرگذار است.
- میزان اعوجاج قابل قبول نیز در توان واقعی قابل استفاده مؤثر است.
- در صورت گرم شدن بیش از حد، قطع و وصل شدن صدا یا خاموش شدن ماژول، ابتدا بلندگو، ولتاژ تغذیه و شرایط تهویه بررسی شود.
کاربردها
- ساخت اسپیکر استریو.
- ساخت اسپیکرهای قابلحمل.
- پروژههای Arduino و میکروکنترلری.
- تقویت صدای ماژولهای پخش موسیقی.
- اسپیکرهای مانیتور و نمایشگر.
- سیستمهای صوتی کوچک و کممصرف.
- تقویت صدای تلفن همراه، MP3 Player و منابع صوتی مشابه.
نکات مهم
- این ماژول دارای ورودی صوتی آنالوگ است و بهتنهایی Bluetooth یا USB Audio ندارد.
- برای پخش صدای بیسیم باید یک ماژول گیرنده بلوتوث جداگانه به ورودی صوتی آن متصل شود.
- خروجی بلندگوها از نوع BTL است.
- خروجی منفی بلندگوها را به GND متصل نکنید.
- منفی دو کانال را به یکدیگر متصل نکنید.
نکات نصب
- قبل از روشن کردن ماژول، قطبیت تغذیه و اتصالات بلندگو را بررسی کنید.
- از بلندگوهای 4 تا 8 اهم مطابق مشخصات برد استفاده کنید.
- هرگز L− و R− را به GND متصل نکنید.
- خروجیهای بلندگو را به یکدیگر اتصال کوتاه نکنید.
- برای کار در توان بالا، تهویه مناسب برای برد در نظر بگیرید.
- برای تغذیه و اتصال بلندگو از سیم مناسب استفاده کنید.
- برای کاهش نویز، سیم ورودی صوتی را از سیمهای تغذیه و خروجی قدرت دور نگه دارید.
- پیش از اتصال منبع صوتی، ولومها را در سطح پایین قرار دهید.
