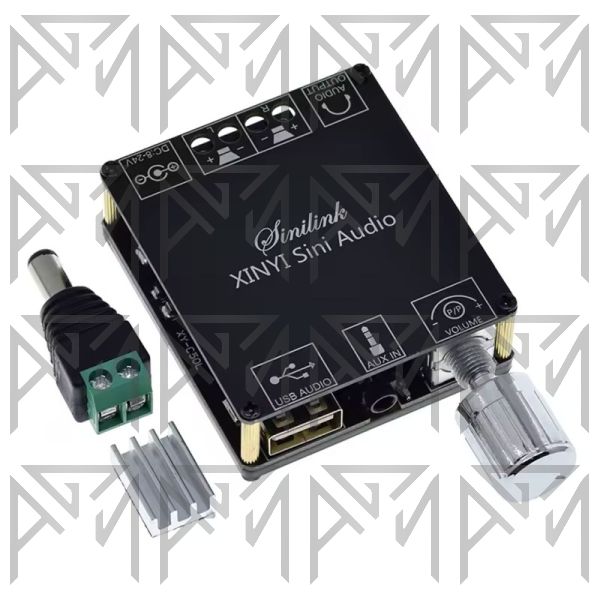

ماژول آمپلی فایر XY-C50L یک برد تقویتکننده صوتی دیجیتال کلاس D با خروجی استریو دوکاناله است که برای ساخت اسپیکرهای سفارشی، سیستمهای صوتی خانگی و پروژههای الکترونیکی کاربرد دارد.
این ماژول از Bluetooth 5.0 پشتیبانی میکند و امکان دریافت صدا از ورودی AUX، فلش USB و اتصال USB به رایانه را نیز فراهم میکند.
طراحی جمعوجور و وجود کنترل صدا، استفاده از این ماژول را در پروژههای صوتی آسانتر میکند.
سیگنال صوتی میتواند از طریق Bluetooth، ورودی AUX یا USB وارد ماژول شود.
پس از پردازش، مدار تقویتکننده دیجیتال سیگنال صوتی را برای دو کانال چپ و راست تقویت کرده و به خروجی بلندگو ارسال میکند.
انکودر چرخشی روی برد برای تنظیم حجم صدا و کنترل عملکرد ماژول استفاده میشود.
DC IN +/-: مثبت و منفی تغذیه از طریق سوکت آداپتوریL+: خروجی مثبت کانال چپL−: خروجی منفی کانال چپR+: خروجی مثبت کانال راستR−: خروجی منفی کانال راستAUX IN: ورودی صدای آنالوگAUX OUT: خروجی صدا برای آمپلی فایر یا اسپیکر اکتیوUSB: پخش موسیقی یا ورودی صوتی USBBluetooth: دریافت صدای بیسیمولتاژ تغذیه نباید از 26V DC بیشتر شود.
برای توانهای بالا، منبع تغذیه باید جریان کافی داشته باشد؛ کمبود جریان میتواند باعث افت صدا، قطع شدن یا عملکرد ناپایدار شود.
توان خروجی واقعی به ولتاژ تغذیه، امپدانس بلندگو و شرایط خنککاری بستگی دارد.
از اتصال کوتاه خروجی بلندگوها جلوگیری کنید.
در توان بالا، هیتسینک و تهویه مناسب ضروری است.
آنتن PCB را از سطوح فلزی و منابع نویز الکترومغناطیسی دور نگه دارید.
در صورت استفاده از بدنه فلزی، باید به مسیر آنتن و افت برد Bluetooth توجه شود.
برد را در معرض آب و رطوبت قرار ندهید.
