ماژول آمپلی فایر XH-A232 | 2*30W
- توان کلی
- 60W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر

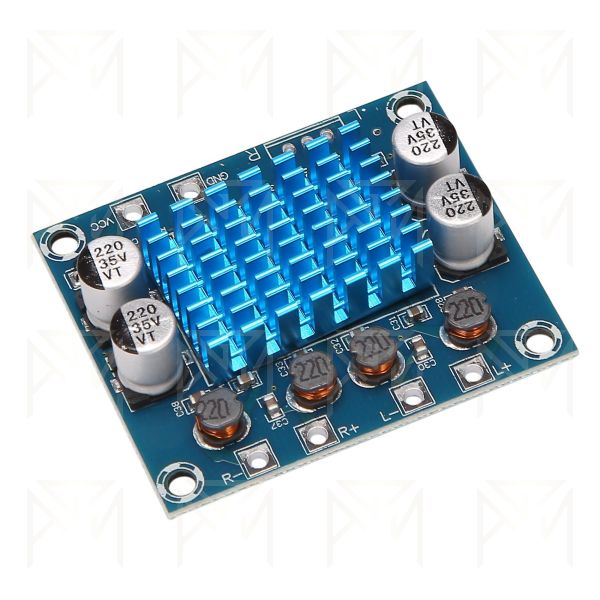

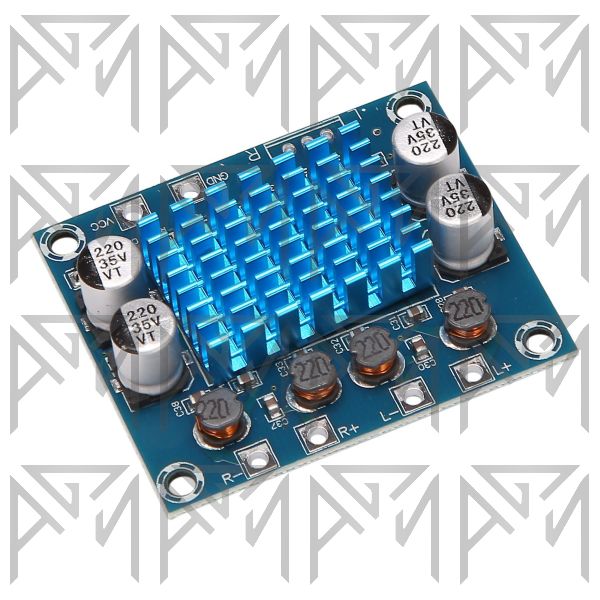

ماژول آمپلیفایر استریو 2×30 وات مدل XH-A232
ماژول آمپلیفایر XH-A232 یک آمپلیفایر دیجیتال استریو دوکاناله از نوع Class D است که برای تقویت سیگنال صوتی و راهاندازی دو بلندگو در پروژههای صوتی استفاده میشود.
این ماژول بر پایه تراشه TPA3110D2 ساخته شده و دارای دو کانال مستقل چپ و راست است.
ساختار Class D باعث راندمان مناسب و تولید حرارت کمتر نسبت به بسیاری از تقویتکنندههای خطی در شرایط مشابه میشود.
مشخصات فنی
- مدل: XH-A232
- نوع آمپلیفایر: دیجیتال Class D
- تراشه اصلی: TPA3110D2
- تعداد کانال: 2 کانال استریو
- ولتاژ تغذیه: حدود 8 - 24 / 26V DC
- توان خروجی اسمی: حداکثر 2×30W
- امپدانس بلندگو: معمولاً 4 تا 8 اهم
- نسبت سیگنال به نویز: حدود 100dB
- جریان مورد نیاز: بیش از 3A برای توانهای بالا
- ورودی صوتی: L / R / GND
- خروجی: دو کانال مستقل بلندگوی چپ و راست
- راندمان: بالا و متناسب با ساختار Class D
- ابعاد تقریبی: 53 × 45 × 14mm
- وزن: حدود 20 تا 21 گرم
عملکرد ماژول
ماژول XH-A232 سیگنال صوتی آنالوگ ورودی را دریافت کرده و توسط مدار تقویتکننده Class D، آن را برای راهاندازی بلندگوها تقویت میکند.
سیگنال کانالهای چپ و راست بهصورت مستقل پردازش شده و به خروجیهای مربوط به بلندگوی چپ و راست ارسال میشوند.
استفاده از معماری Class D باعث افزایش بازده و کاهش تولید حرارت در مقایسه با بسیاری از تقویتکنندههای خطی در شرایط مشابه میشود.
توان واقعی خروجی به ولتاژ تغذیه، امپدانس بلندگو، توان منبع تغذیه و شرایط کاری وابسته است و نباید مقدار 2×30 وات را در تمام شرایط بهعنوان توان قابل دستیابی در نظر گرفت.
اتصالات ماژول XH-A232
- VCC / +: مثبت منبع تغذیه DC
- GND / −: منفی منبع تغذیه
- L: ورودی صوتی کانال چپ
- R: ورودی صوتی کانال راست
- GND: زمین ورودی صوتی
- L+: خروجی مثبت بلندگوی چپ
- L−: خروجی منفی بلندگوی چپ
- R+: خروجی مثبت بلندگوی راست
- R−: خروجی منفی بلندگوی راست
کاربردها
- ساخت آمپلیفایر استریو.
- ساخت اسپیکر قابلحمل.
- ارتقای سیستمهای صوتی قدیمی.
- پروژههای Arduino و میکروکنترلری.
- سیستمهای صوتی خودرو و تجهیزات دارای تغذیه DC.
- سیستمهای صوتی کوچک و رومیزی.
- تقویت خروجی ماژولهای صوتی و گیرندههای بلوتوثی.
نکات مهم در استفاده
- محدوده ولتاژ تغذیه را دقیقاً مطابق نسخه برد رعایت کرده و پیش از اتصال، نوشتههای روی PCB را بررسی کنید.
- برای دستیابی به توانهای بالا، منبع تغذیه باید جریان کافی تأمین کند.
- توان 2×30W به عواملی مانند ولتاژ تغذیه، امپدانس بلندگو و میزان اعوجاج قابل قبول وابسته است.
- استفاده از بلندگوی با امپدانس کمتر از محدوده مجاز میتواند موجب افزایش جریان، فعال شدن حفاظت یا آسیب دیدن ماژول شود.
- خروجی بلندگوهای این آمپلیفایر Class D از نوع BTL است.
- منفی خروجی دو کانال L− و R− را به یکدیگر متصل نکنید.
- خروجی منفی بلندگوها را به GND متصل نکنید.
- ورودی صوتی را به خروجی بلندگو متصل نکنید.
