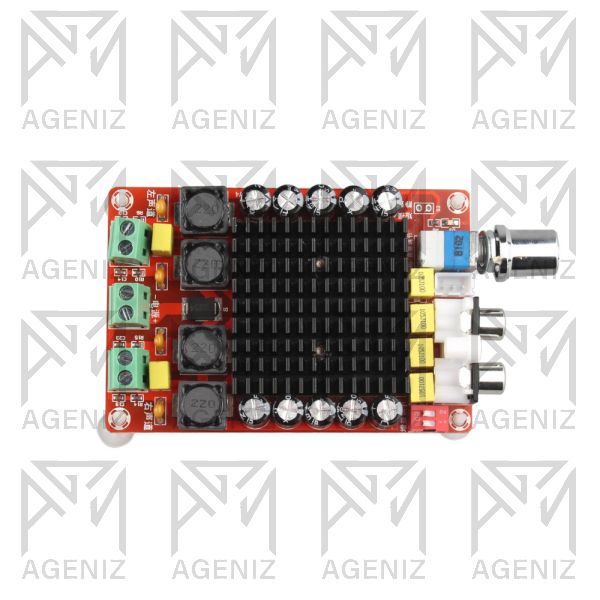

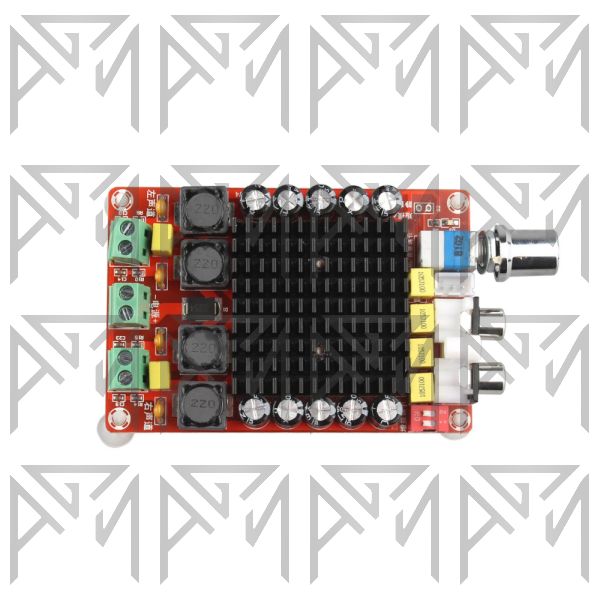

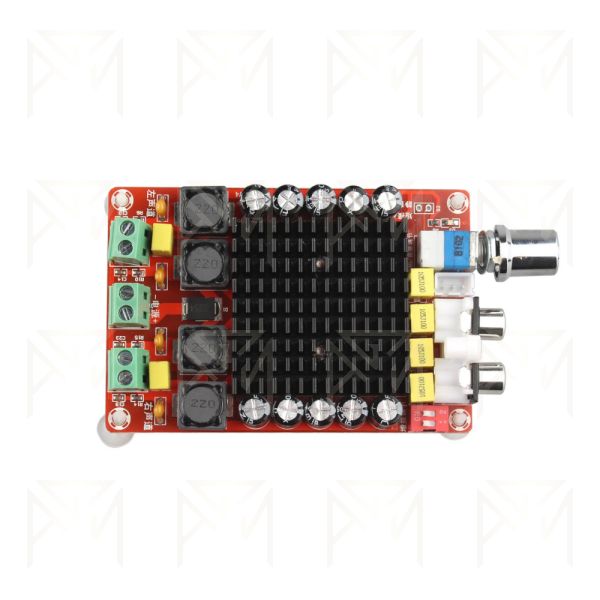

ماژول آمپلی فایر XH-M510 یک برد تقویتکننده صوتی دو کاناله استریو است که با استفاده از تراشه TDA7498 و فناوری تقویت کلاس D طراحی شده است.
این ماژول برای تقویت سیگنالهای صوتی و راهاندازی بلندگوهای پسیو با توان نسبتاً بالا کاربرد دارد و میتواند در ساخت سیستمهای صوتی خانگی، اسپیکرهای سفارشی و پروژههای صوتی الکترونیکی مورد استفاده قرار گیرد.
VCC: اتصال به قطب مثبت منبع تغذیه DC GND: اتصال به قطب منفی منبع تغذیه L-IN: ورودی سیگنال صوتی کانال چپ R-IN: ورودی سیگنال صوتی کانال راست GND Audio: زمین سیگنال ورودی صوتی L+ / L−: خروجی اتصال به بلندگوی کانال چپ R+ / R−: خروجی اتصال به بلندگوی کانال راست RCA: ورودی سیگنال صوتی از طریق فیش RCA این نسخه از ماژول قابلیت تنظیم بهره (Gain) در چهار سطح مختلف را دارد و میتوان بهره را متناسب با سطح سیگنال ورودی انتخاب کرد.
ماژول XH-M510 سیگنال صوتی آنالوگ را از منبعی مانند خروجی AUX، گیرنده Bluetooth یا پخشکننده موسیقی دریافت میکند.
سیگنال ورودی با کمک مدار تقویت کلاس D تقویت شده و برای راهاندازی بلندگوهای کانال چپ و راست در اختیار خروجی قرار میگیرد.
دو کانال مستقل برای صدای چپ و راست در نظر گرفته شدهاند و قابلیت تنظیم Gain نیز امکان تطبیق بهتر ماژول با سطح سیگنال ورودی را فراهم میکند.
از منبع تغذیه DC پایدار و متناسب با ولتاژ و جریان موردنیاز استفاده کنید.
منبع 24V با جریاندهی کافی میتواند برای بسیاری از کاربردها مناسب باشد، اما جریان لازم به توان مورد انتظار بستگی دارد.
برد را در محفظهای با تهویه مناسب نصب کرده و از سیمهای مناسب برای جریان مصرفی استفاده کنید.
پیش از روشن کردن ماژول، قطبیت تغذیه و اتصالات بلندگوها را بررسی کنید.
توان 2×100W مقدار اسمی و وابسته به شرایط آزمایش است و در همه ترکیبهای ولتاژ تغذیه و امپدانس بلندگو قابل دستیابی نیست.
