ماژول آمپلیفایر استریو 10×2 وات مدل PAM8610
ماژول آمپلیفایر PAM8610 یک تقویتکننده صوتی استریو دو کاناله از نوع Class D است که برای تقویت سیگنال صوتی و راهاندازی دو بلندگو طراحی شده است. این ماژول با راندمان بالا، مصرف انرژی مناسب و ابعاد کوچک، گزینهای کاربردی برای ساخت اسپیکرهای استریو، سیستمهای صوتی کوچک و پروژههای الکترونیکی محسوب میشود.
توان خروجی واقعی ماژول به ولتاژ و جریان منبع تغذیه، امپدانس بلندگو و شرایط کاری وابسته است.
مشخصات فنی
- مدل: PAM8610
- نوع: آمپلیفایر صوتی استریو دو کاناله
- کلاس کاری: Class D
- تعداد کانال: 2 کانال استریو
- ولتاژ تغذیه آیسی: 7 تا 15 ولت DC
- ولتاژ پیشنهادی: 12 ولت DC
- جریان تغذیه آیسی: تا حدود 2 آمپر
- توان خروجی: حدود 2×10 وات با بلندگوی 8 اهم و تا 2×15 وات با بلندگوی 4 اهم
- امپدانس بلندگو: 4 تا 8 اهم
- پاسخ فرکانسی: حدود 20Hz تا 15kHz
- جریان بیباری: حدود 20mA
- بازده: بیش از 90 درصد در شرایط مناسب
- حفاظتها: اضافهجریان، حفاظت حرارتی و اتصال کوتاه

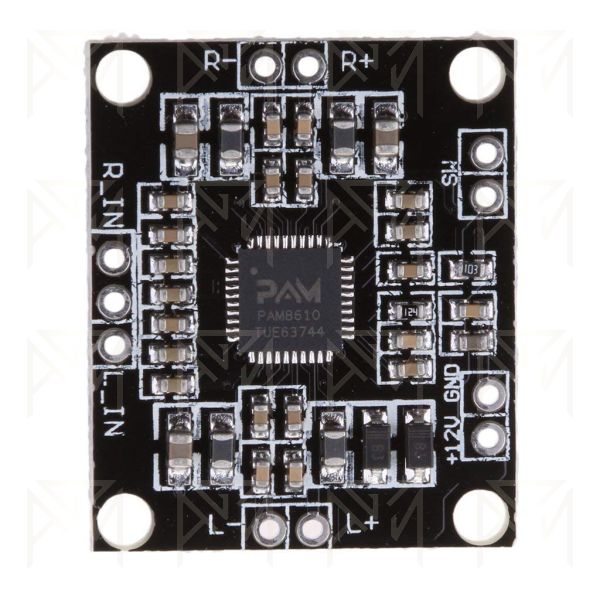

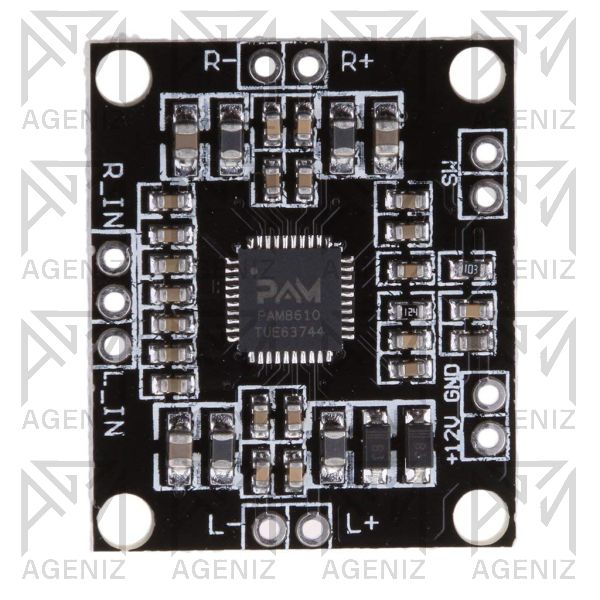

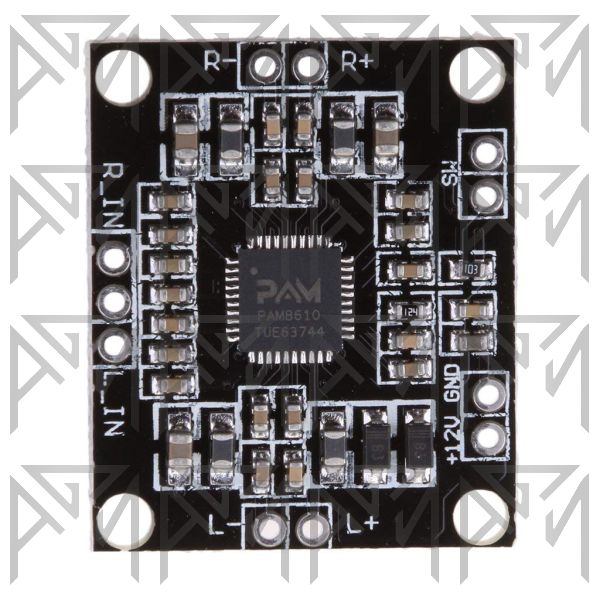

اتصالات ماژول PAM8610
- VCC (+): ورودی مثبت تغذیه DC.
- GND (-): ورودی منفی تغذیه.
- L+ و L-: خروجی بلندگوی کانال چپ.
- R+ و R-: خروجی بلندگوی کانال راست.
- L-IN: ورودی صدای کانال چپ.
- R-IN: ورودی صدای کانال راست.
- GND: زمین سیگنال ورودی صوتی.
- MS: اتصال کلید MUTE برای قطع موقت صدا.
عملکرد ماژول آمپلیفایر
سیگنال صوتی آنالوگ پس از ورود به مدار توسط آیسی PAM8610 پردازش و با روش PWM به سیگنال سوئیچینگ با توان بالاتر تبدیل میشود. سپس خروجی تقویتشده به دو کانال مستقل چپ و راست منتقل شده و بلندگوها را راهاندازی میکند.
ساختار Class D به دلیل عملکرد سوئیچینگ، در مقایسه با آمپلیفایرهای خطی تلفات حرارتی کمتری داشته و میتواند راندمان بالایی ارائه دهد؛ به همین دلیل این ماژول برای سیستمهای صوتی کوچک و کممصرف مناسب است.
توان خروجی و انتخاب بلندگو
برای این ماژول معمولاً توان حدود 10×2 وات با بلندگوی 8 اهم و تا 15×2 وات با بلندگوی 4 اهم اعلام میشود. استفاده از بلندگوی 4 اهم باعث افزایش جریان مصرفی و همچنین افزایش حرارت تولیدشده در مدار میشود.
توان واقعی خروجی به ولتاژ تغذیه، توان منبع، امپدانس بلندگو و میزان اعوجاج وابسته است و مقدار اسمی بهتنهایی معیار دقیقی برای توان قابل دستیابی در همه شرایط نیست.
انتخاب منبع تغذیه
جریان مصرفی PAM8610 ثابت نیست و با حجم صدا، نوع موسیقی، امپدانس بلندگو و توان خروجی تغییر میکند. در حالت بیباری مصرف آیسی حدود 20 میلیآمپر است، اما هنگام پخش صدا با توان بالا، جریان مصرفی به میزان قابل توجهی افزایش پیدا میکند.
استفاده از منبع تغذیه ضعیف میتواند باعث افت ولتاژ، افزایش اعوجاج، کاهش توان خروجی یا خاموش شدن آمپلیفایر شود. برای استفاده در توانهای بالاتر، منبع تغذیه 12 ولت با کیفیت و جریان کافی توصیه شده است.
کاربردها
- ساخت اسپیکر استریو.
- ساخت اسپیکرهای قابل حمل.
- پروژههای آردوینو و میکروکنترلری.
- تقویت صدای ماژولهای پخش موسیقی.
- اسپیکرهای مانیتور و نمایشگر.
- سیستمهای صوتی کوچک و کممصرف.
- تقویت صدای تلفن همراه، MP3 Player و منابع صوتی مشابه.
نکات مهم در نصب و استفاده
- قبل از روشن کردن ماژول، قطبیت تغذیه و اتصالات بلندگوها را بررسی کنید.
- از بلندگوهای 4 تا 8 اهم مطابق مشخصات ماژول استفاده شود.
- خروجی این ماژول از نوع BTL است؛ بنابراین -L و -R را به GND متصل نکنید.
- خروجی دو کانال بلندگو را به یکدیگر اتصال کوتاه نکنید.
- برای استفاده در توان بالا، تهویه مناسب برای برد در نظر گرفته شود.
- برای تغذیه و اتصال بلندگوها از سیم با سطح مقطع مناسب استفاده کنید.
- سیم ورودی صوتی را از سیمهای تغذیه و خروجی قدرت دور نگه دارید تا نویز کاهش پیدا کند.
نکته: این ماژول دارای ورودی صوتی آنالوگ است و بهتنهایی از Bluetooth یا USB Audio پشتیبانی نمیکند. برای پخش بیسیم باید یک ماژول گیرنده صوتی جداگانه به ورودی آن متصل شود.
