ماژول آمپلی فایر HW-634 | PAM8610 | 2*15W | VOL | AUX
- توان کلی
- 30W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر

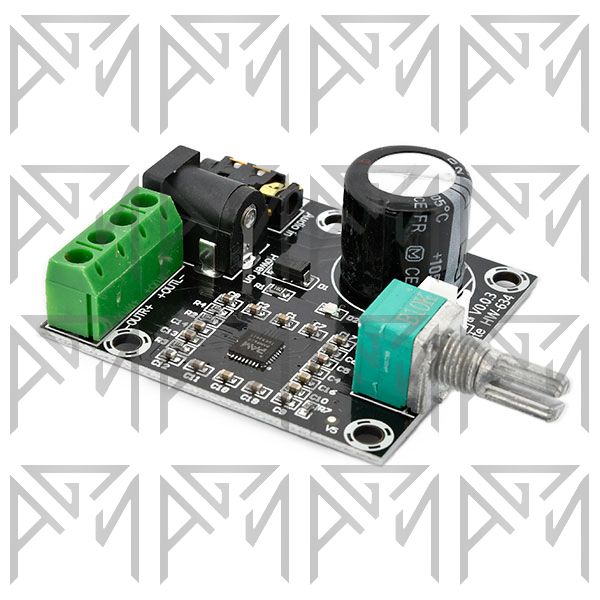

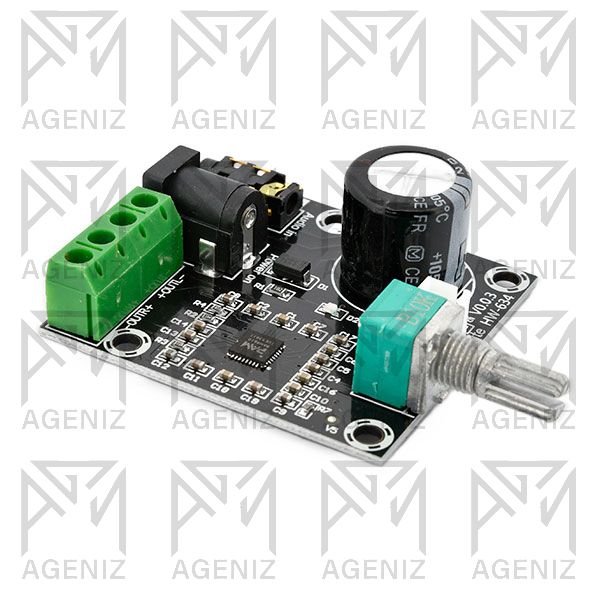

ماژول آمپلیفایر استریو 2×15 وات مدل HW-634
ماژول آمپلیفایر HW-634 یک تقویتکننده صوتی استریو دو کاناله از نوع Class D است که برای تقویت سیگنال صوتی و راهاندازی دو بلندگو طراحی شده است. این ماژول با توان خروجی تا 2×15 وات در شرایط مناسب، برای ساخت اسپیکرهای استریو، سیستمهای صوتی کوچک و پروژههای الکترونیکی کاربرد دارد.
توان واقعی خروجی به ولتاژ و جریان منبع تغذیه، امپدانس بلندگو، میزان اعوجاج و شرایط خنککاری ماژول بستگی دارد.
مشخصات فنی
- مدل: HW-634
- نوع: آمپلیفایر صوتی استریو دو کاناله
- کلاس کاری: Class D
- تعداد کانال: 2 کانال استریو
- ولتاژ تغذیه: 7 تا 15 ولت DC
- ولتاژ پیشنهادی: 12 ولت DC
- جریان تغذیه: تا حدود 3 آمپر
- توان خروجی: حدود 2×10 وات با بلندگوی 8 اهم و تا 2×15 وات با بلندگوی 4 اهم
- امپدانس بلندگو: 4 تا 8 اهم
- پاسخ فرکانسی: حدود 20Hz تا 15kHz
- نوع اتصال: ترمینال پیچی
- کنترل صدا: پتانسیومتر چرخشی روی برد
- جریان بیباری: حدود 20mA
- بازده: بیش از 90 درصد در شرایط مناسب
- امکانات کنترلی: Mute و امکان اتصال کلید Power خارجی
- حفاظتها: اضافهجریان، حفاظت حرارتی و اتصال کوتاه
- ورودی تغذیه: سوکت آداپتوری DC
- ورودی صوتی: ورودی سیگنال چپ و راست (AUX)
- OUT R: خروجی بلندگو کانال راست
- OUT L: خروجی بلندگو کانال چپ
- سوکت کنترل: اتصال کلیدهای خارجی Power و Mute (قطع موقت صدا و خاموش/روشن)
عملکرد ماژول آمپلیفایر
سیگنال صوتی ورودی پس از ورود به مدار، با استفاده از ساختار PWM و Class D تقویت شده و به یک سیگنال با توان بالاتر تبدیل میشود. خروجی تقویتشده سپس به دو کانال مستقل چپ و راست منتقل شده و بلندگوها را راهاندازی میکند.
ساختار کلاس D به دلیل عملکرد سوئیچینگ، در مقایسه با تقویتکنندههای خطی تلفات حرارتی کمتری دارد و راندمان بالایی ارائه میدهد؛ موضوعی که برای سیستمهای صوتی کوچک و کممصرف اهمیت زیادی دارد.
```توان خروجی و انتخاب بلندگو
برای ماژول HW-634 معمولاً توان حدود 2×10 وات با بلندگوی 8 اهم و تا 2×15 وات با بلندگوی 4 اهم اعلام میشود. استفاده از بلندگوی 4 اهم میتواند جریان بیشتری از منبع تغذیه دریافت کند و در نتیجه گرمای بیشتری نیز در مدار ایجاد شود.
برای استفاده مطمئن، بهتر است بلندگوهای 4 یا 8 اهم با توان متناسب انتخاب شوند و توان خروجی صرفاً بر اساس عدد اسمی 2×15 وات ارزیابی نشود.
انتخاب منبع تغذیه مناسب
جریان مصرفی ماژول ثابت نیست و با میزان صدا، نوع موسیقی، امپدانس بلندگو و توان خروجی تغییر میکند. جریان بیباری حدود 20 میلیآمپر اعلام شده، اما هنگام پخش صدا با توان بالا مصرف جریان افزایش مییابد.
استفاده از منبع تغذیه ضعیف ممکن است باعث افت ولتاژ، اعوجاج صدا، کاهش توان خروجی یا خاموش شدن آمپلیفایر شود. برای استفاده نزدیک به حداکثر توان، منبع تغذیه 12 ولت با کیفیت و جریان کافی توصیه میشود.
کاربردها
- ساخت اسپیکر استریو.
- ساخت اسپیکرهای قابل حمل.
- پروژههای آردوینو و میکروکنترلری.
- تقویت صدای ماژولهای پخش موسیقی.
- اسپیکرهای مانیتور و نمایشگر.
- سیستمهای صوتی کوچک و کممصرف.
- تقویت صدای تلفن همراه، MP3 Player و منابع صوتی مشابه.
نکات مهم نصب و استفاده
- پیش از روشن کردن، قطبیت تغذیه و اتصالات بلندگوها را بررسی کنید.
- از بلندگوهای 4 تا 8 اهم مطابق مشخصات ماژول استفاده شود.
- خروجی ماژول از نوع BTL است؛ بنابراین اتصال خروجی بلندگوها به GND مجاز نیست.
- منفی دو کانال خروجی را به یکدیگر متصل نکنید.
- از اتصال کوتاه کردن خروجی بلندگوها جلوگیری کنید.
- برای استفاده در توان بالا، تهویه مناسب برای برد در نظر بگیرید.
- برای تغذیه و بلندگوها از سیم با سطح مقطع مناسب استفاده کنید.
- برای کاهش نویز، سیم ورودی صوتی را از سیمهای تغذیه و خروجی قدرت دور نگه دارید.
نکته: این ماژول دارای ورودی صوتی آنالوگ است و بهتنهایی از Bluetooth یا USB Audio پشتیبانی نمیکند. برای پخش بیسیم باید یک ماژول گیرنده صوتی جداگانه به ورودی آن متصل شود.
