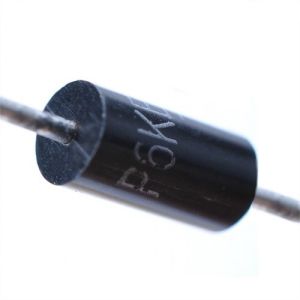

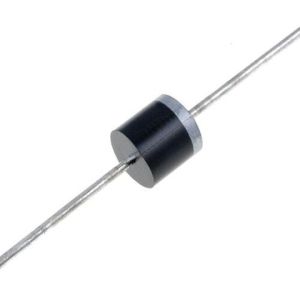

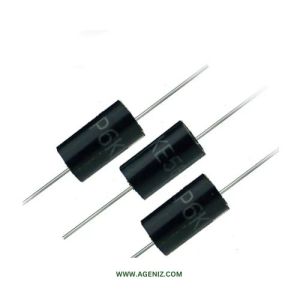

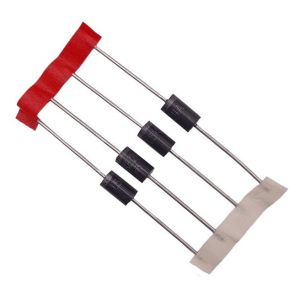

دیود تی‌وی‌اس مخفف Transient Voltage Suppression به عنوان نوعی دیود سریع در مدارات الکترونیکی وظیفه محافظت در برابر ولتاژ‌های گذرا را بر عهده دارد. این قطعات قادر هستند به راحتی افزایش ناگهانی و گذرای سیگنال را حذف و آن را دفع کنند.

تفاوت دیود تی‌وی‌اس با دیگر دیود‌ها

این قطعه به صورت موازی با خطوط تغذیه و یا در قسمت ورودی و خروجی مدار قرار گرفته و قادر است نوسانات ولتاژ را در سریع‌ترین زمان ممکن از بین ببرد. اغلب نوسانات ولتاژ و تغییرات سریع آن در زمانی کمتر از سه نانو ثانیه روی می‌دهند و به همین دلیل حذف آن از سیستم، توسط دیگر دیود‌ها امکان‌پذیر نیست.

ویژگی‌های دیود تی‌وی‌اس

به علت ویژگی حذف و فرونشانی تغییرات ولتاژ مثلSpike و Surge، این نوع دیود نسبت به سایر دیود‌ها متمایز بوده و ویژگی‌های خاصی را داراست. عملکرد این نوع دیود می‌تواند به صورت یک طرفه یا دو طرفه و یا با ولتاژ ثابت و خاص باشد. تغییرات ولتاژ می‌تواند به صورت سریع و هجومی اتفاق بیفتد. بنابراین از قطعاتی مانند TVS یا TVS Devices برای دفع استفاده می‌شود.

نحوه استفاده از دیود تی‌وی‌اس

نحوه قرارگیری و استفاده از دیود تی وی اس همانند دیود زنر بوده و به صورت بایاس معکوس به منبع ولتاژ DC متصل می‌شود. با وجود شباهت بین دیود تی وی اس و زنر، امکان استفاده از آن‌ها به جای یکدیگر وجود ندارد. دلیل آن نیز تفاوت‌های فنی و ساختاری است که این دو دیود را از یکدیگر متمایز می‌کند. دیود تی وی اس قادر است به صورت سریع ولتاژ لحظه‌ای و گذرا را دنبال کند و عملکرد بهینه از خود نشان دهد. در حالی که دیود زنر چنین توانایی ندارد. بنابراین امکان استفاده از دیود زنر به جای دیود تی‌وی‌اس وجود نخواهد داشت.

نحوه کارکرد دیود تی‌وی‌اس

انواع دیود‌های تی وی اس به شکل یکسان و بر اساس یک اصل ساده کار می‌کنند. زمانی که یک پالس ESD در مدار مشاهده می‌شود، این پالس قادر خواهد بود فعالیتی سریع‌تر از مقدار ولتاژ شکست در بایاس معکوس برای دیود انجام دهد. این پالس‌ها می‌توانند توسط ردستگاه‌هایی که هادی‌های خود را در معرض محیط خارجی قرار می‌دهند، دریافت شوند. در صورتی که هادی‌های دستگاه بخشی از خط سیگنال متصل به یک جزء باشند، پالس‌های دریافتی می‌توانند به قطعه منتقل شده و جزء را از بین ببرند.

زمانی که یک دیود از نوع تی وی ‌اس روی خط سیگنال وجود داشته باشد و این پالس روی این خط اتفاق بیفتد، دیود می‌تواند پالس را هدایت کرده در نهایت پالس مورد نظر از دیود عبور می‌کند. بنابراین دیود در مدار باعث منحرف کردن پالس ESD می‌شود. در اتصال‌های معمولی آنود به زمین متصل است. بنابراین پالس دریافتی نیز به زمین منتقل خواهد شد. هنگامی که مسیر با آمبدانس کم در ناحیه زمین موجود باشد، امکان انحراف پالس از قطعه محافظت شده وجود دارد.
