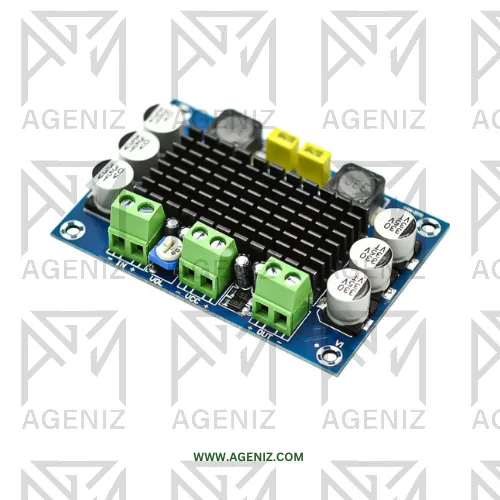

ماژول آمپلی فایر XH-M542 MONO 100W
ماژول آمپلی فایر XH-M542 یک تقویتکننده صوتی دیجیتال کلاس D تککاناله است که بر پایه آیسی TPA3116D2 طراحی شده است.
این ماژول برای تقویت سیگنال صوتی و راهاندازی یک بلندگوی مونو با توان بالا استفاده میشود. محدوده تغذیه DC گسترده، ابعاد نسبتاً کوچک و وجود هیتسینک روی برد، استفاده از XH-M542 را در پروژههای صوتی آسان میکند.
سیگنال صوتی از طریق ورودی صوتی وارد ماژول شده و توسط مدار تقویتکننده مبتنی بر TPA3116D2 تقویت میشود.
خروجی تقویتشده به یک بلندگوی مونو متصل میشود و میزان بلندی صدا توسط پتانسیومتر روی برد قابل تنظیم است.
مدار کلاس D با راندمان بالا امکان دستیابی به توان صوتی قابل توجه را با ابعاد کوچک فراهم میکند.
توان واقعی خروجی به ولتاژ تغذیه، امپدانس بلندگو، جریان منبع تغذیه و شرایط خنککاری بستگی دارد.
POWER / VCC+: اتصال مثبت منبع تغذیه DC POWER / GND-: اتصال منفی منبع تغذیه AUDIO IN: ورودی سیگنال صوتی GND: زمین سیگنال صوتی OUT+ / OUT-: اتصال دو سر بلندگوی مونو VOL: پتانسیومتر تنظیم حجم صدا این حفاظتها عمدتاً از قابلیتهای داخلی آیسی TPA3116D2 هستند؛ با این حال رعایت محدوده تغذیه و امپدانس مجاز بلندگو ضروری است.
برای دستیابی به توان بالا، استفاده از منبع تغذیه 24V با جریان کافی توصیه میشود.
ولتاژ تغذیه نباید از محدوده مجاز ماژول بیشتر شود.
توان 100W به شرایط تغذیه، امپدانس بلندگو و خنککاری وابسته است.
از اتصال کوتاه خروجی بلندگو جلوگیری کنید.
برای کار مداوم در توان بالا، خنککاری مناسب ضروری است.
از بلندگوی دارای امپدانس سازگار با محدوده 2 تا 8Ω استفاده کنید.
هنگام سیمکشی، قطبیت ورودی تغذیه و اتصالات بلندگو را بررسی کنید.
برد را در معرض رطوبت، گردوغبار شدید یا تماس با سطوح رسانا قرار ندهید.
