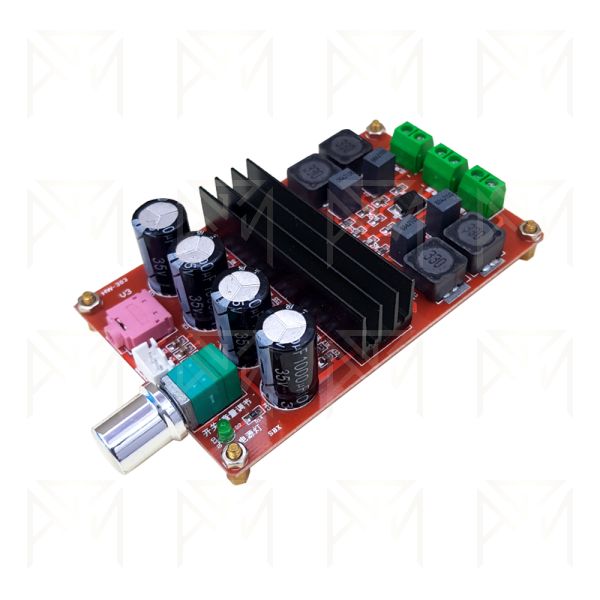

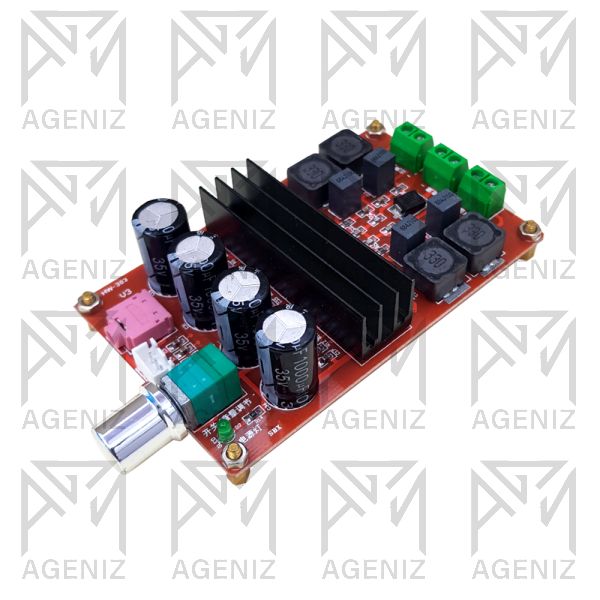

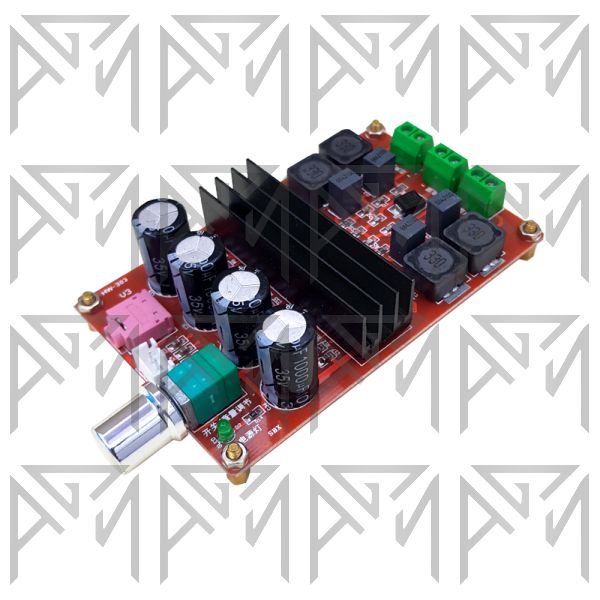

ماژول آمپلی فایر XH-M190 | HW-303 | 2*100W | AUX
- توان کلی
- 200W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر
ماژول آمپلیفایر استریو 2×100 وات مدل XH-M190
ماژول آمپلیفایر XH-M190 یک برد تقویتکننده صوتی دیجیتال دو کاناله استریو است که بر پایه تراشه TPA3116D2 و ساختار Class D طراحی شده است. این ماژول برای تقویت سیگنال صوتی و راهاندازی دو بلندگوی مجزا در کانالهای چپ و راست کاربرد دارد و برای ساخت سیستمهای صوتی خانگی، رومیزی و پروژههای الکترونیکی مناسب است.
توان 2×100W مقدار اسمی و حداکثری اعلامشده برای محصول است و توان واقعی به ولتاژ تغذیه، امپدانس بلندگو، توان منبع تغذیه و میزان اعوجاج بستگی دارد.
مشخصات فنی
- مدل: XH-M190
- نوع: ماژول آمپلیفایر صوتی دیجیتال Class D
- تراشه اصلی: TPA3116D2
- تعداد کانال: 2 کانال استریو، چپ و راست
- توان خروجی اسمی: 2×100W
- ولتاژ تغذیه: 12 - 24V DC
- امپدانس بلندگو: معمولاً 4 تا 8 اهم
- پاسخ فرکانسی: 14Hz - 100kHz
- نسبت سیگنال به نویز: حدود 100 دسیبل
- راندمان: بیش از 90 درصد در شرایط مناسب
- ورودی صدا: آنالوگ، جک 3.5 میلیمتری یا سوکت 3 پین L / G / R
- خروجی صدا: ترمینالهای مجزا برای کانال چپ و راست
- تنظیم صدا: دارای ولوم
- ابعاد: 105 × 65 × 23mm
اتصالات ماژول XH-M190
- VCC / +: مثبت تغذیه 12 تا 24 ولت
- GND / -: منفی تغذیه
- L-IN / L: ورودی صدای کانال چپ
- R-IN / R: ورودی صدای کانال راست
- Audio GND: زمین ورودی صدا
- L+: مثبت بلندگوی چپ
- L-: منفی بلندگوی چپ
- R+: مثبت بلندگوی راست
- R-: منفی بلندگوی راست
- AUX: جک 3.5 میلیمتری ورودی صوتی
- سوکت 3 پین: ورودی صوتی L / G / R
نحوه عملکرد ماژول
ماژول XH-M190 سیگنال صوتی آنالوگ را دریافت کرده و توسط تراشه TPA3116D2 با ساختار Class D تقویت میکند. دو کانال چپ و راست بهصورت مستقل تقویت شده و خروجی هر کانال مستقیماً در اختیار بلندگوی مربوط به خود قرار میگیرد.
ساختار Class D به دلیل عملکرد سوئیچینگ، راندمان بالایی دارد و در شرایط مشابه میتواند نسبت به بسیاری از آمپلیفایرهای Class AB تلفات حرارتی کمتری ایجاد کند.
توان خروجی و منبع تغذیه
توان خروجی ماژول به ولتاژ تغذیه و امپدانس بلندگو وابسته است؛ بنابراین در تغذیه 12V نباید انتظار توان مشابه حالت 24V را داشت. برای استفاده در توانهای بالا، منبع تغذیه باید توان و ظرفیت جریاندهی کافی داشته باشد.
مقدار 2×100W یک توان اعلامی و حداکثری است و در همه شرایط کاری قابل دستیابی نیست.
کاربردها
- ساخت آمپلیفایر استریو دو کاناله.
- سیستمهای صوتی خانگی.
- سیستمهای صوتی رومیزی.
- پروژههای آموزشی و آزمایشگاهی الکترونیک.
- تقویت صدای خروجی موبایل، کامپیوتر و پخشکنندههای صوتی.
نکات مهم در استفاده
- برای تغذیه ماژول فقط از منبع DC استفاده کنید.
- ولتاژ تغذیه را در محدوده 12 - 24V DC نگه دارید.
- اتصال مستقیم ترانس AC به ورودی DC برد مجاز نیست.
- خروجی بلندگوها را به یکدیگر یا به GND متصل نکنید.
- از بلندگو با امپدانس خارج از محدوده مناسب استفاده نکنید.
- این مدل بهطور معمول بلوتوث داخلی ندارد و برای افزودن Bluetooth باید یک ماژول گیرنده صوتی جداگانه به ورودی آن متصل شود.
- برای استفاده طولانیمدت در توان بالا، تهویه مناسب اطراف برد و هیتسینک در نظر بگیرید.
