ماژول آمپلی فایر XH-M567 | 2*80W | VOL
- توان کلی
- 160W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر
ماژول آمپلیفایر استریو سه ولومه 2×80 وات مدل XH-M567
ماژول آمپلیفایر XH-M567 یک آمپلیفایر دیجیتال استریو دو کاناله از نوع Class D است که علاوه بر کنترل حجم صدا، دارای ولومهای مجزا برای تنظیم Bass و Treble نیز میباشد. این ماژول برای تقویت صدای کانالهای چپ و راست در ساخت اسپیکر، سیستمهای صوتی خانگی و پروژههای الکترونیکی کاربرد دارد.
توان خروجی اسمی این برد تا 2×80W اعلام شده است، اما توان واقعی به ولتاژ و جریان منبع تغذیه، امپدانس بلندگو، شرایط خنککاری و میزان اعوجاج بستگی دارد.
مشخصات فنی
- مدل: XH-M567
- نوع: آمپلیفایر دیجیتال Class D
- تعداد کانال: 2 کانال استریو
- ولتاژ تغذیه: 12 - 24V DC
- جریان تغذیه: حدود 2 تا 4 آمپر
- توان خروجی اسمی: حداکثر 2×80W
- امپدانس بلندگو: معمولاً 4 تا 8 اهم
- راندمان: بیش از 90 درصد
- ورودی صوتی: آنالوگ L / GND / R
- کنترلها: ولوم صدا، Bass و Treble
- حفاظتها: اضافهولتاژ، افت ولتاژ، افزایش دما و اتصال کوتاه
- ابعاد برد: 60 × 32 × 14mm
- نوع خروجی: دو کانال برای بلندگوهای پسیو
- نوع اتصال: ترمینال پیچی و سوکت 3 پین برای ورودی سیگنال صوتی
نحوه عملکرد ماژول
ماژول XH-M567 سیگنال صوتی آنالوگ ورودی را دریافت کرده و توسط مدار آمپلیفایر Class D تقویت میکند. این ساختار به دلیل راندمان بالا، در شرایط مشابه نسبت به بسیاری از آمپلیفایرهای خطی تلفات حرارتی کمتری دارد.
پس از اتصال منبع صوتی، سیگنال کانالهای چپ و راست بهصورت مستقل تقویت شده و به دو بلندگوی پسیو ارسال میشود. سه ولوم تعبیهشده روی برد نیز امکان کنترل حجم کلی صدا و تنظیم فرکانسهای پایین و بالا را فراهم میکنند.
کنترلهای صدا
- Volume: تنظیم حجم کلی صدا
- Bass: تنظیم فرکانسهای پایین
- Treble: تنظیم فرکانسهای بالا

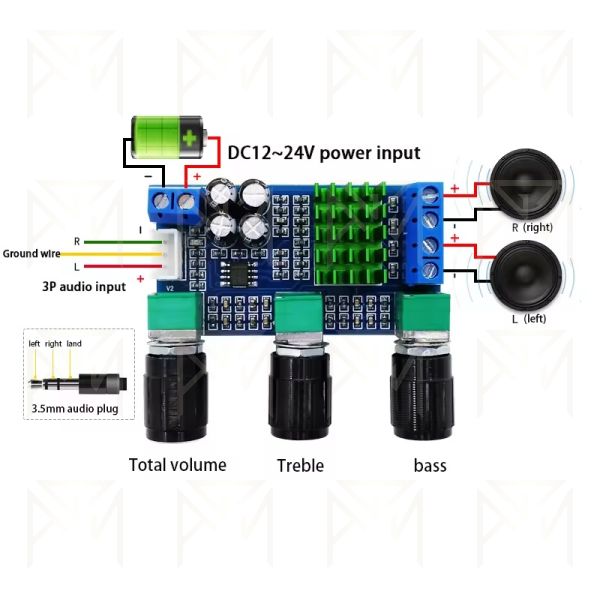

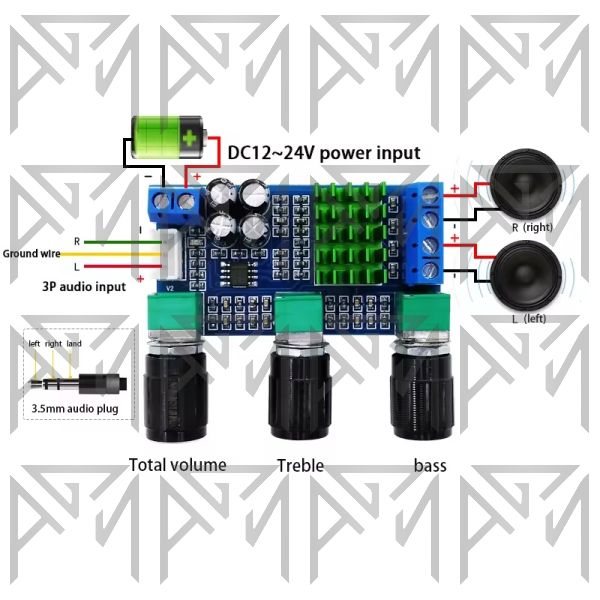

اتصالات ماژول XH-M567
- VCC / +: مثبت منبع تغذیه DC
- GND / -: منفی منبع تغذیه DC
- L: ورودی صدای کانال چپ
- GND: زمین ورودی صوتی
- R: ورودی صدای کانال راست
- L+: خروجی مثبت بلندگوی چپ
- L-: خروجی منفی بلندگوی چپ
- R+: خروجی مثبت بلندگوی راست
- R-: خروجی منفی بلندگوی راست
کاربردها
- ساخت آمپلیفایر استریو دو کاناله.
- ساخت اسپیکر خانگی.
- پروژههای Arduino و میکروکنترلری.
- ارتقای بلندگوها و سیستمهای صوتی قدیمی.
- ساخت سیستم صوتی قابل حمل.
- پروژههای آموزشی و آزمایشگاهی.
نکات مهم در استفاده
- محدوده تغذیه 12 - 24V DC را رعایت کنید و از اعمال ولتاژ بالاتر از محدوده مجاز خودداری نمایید.
- برای دستیابی به توان بالا، منبع تغذیه باید توان جریاندهی کافی داشته باشد.
- مقدار 2×80W یک توان اسمی است و در همه شرایط کاری قابل دستیابی نیست.
- استفاده از بلندگوی با امپدانس بسیار پایین میتواند باعث افزایش جریان خروجی و فعال شدن حفاظت یا آسیب به مدار شود.
- در توان بالا، تهویه و دفع حرارت مناسب برای برد ضروری است.
- برد را در فضای کاملاً بسته یا در مجاورت منابع گرمایی نصب نکنید.
- برای کاهش نویز، از منبع تغذیه سوئیچینگ با کیفیت استفاده کرده و سیمهای ورودی صوتی را از کابلهای توان، موتور، رله و سایر منابع نویز دور نگه دارید.
- سیمهای تغذیه و بلندگو باید متناسب با جریان مورد نیاز انتخاب شوند.
