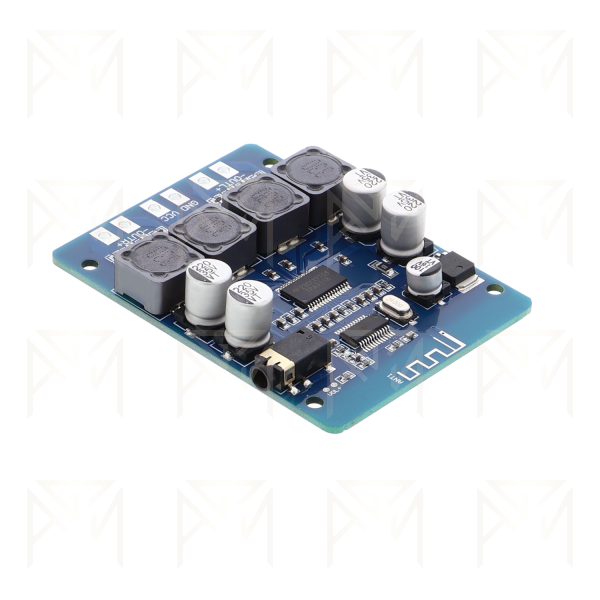

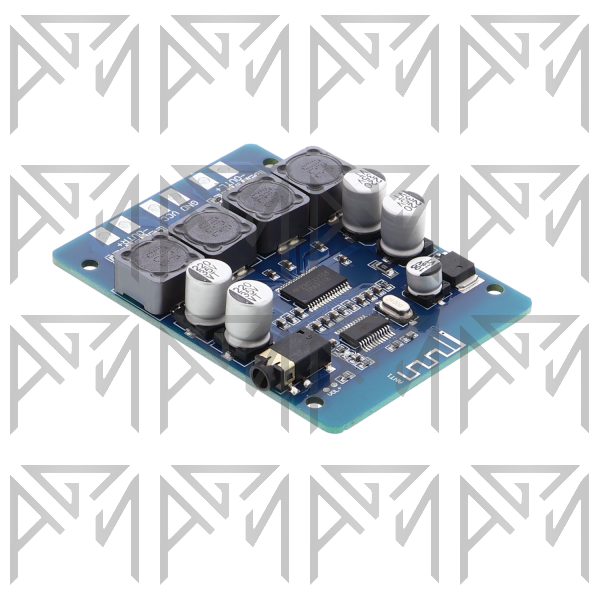

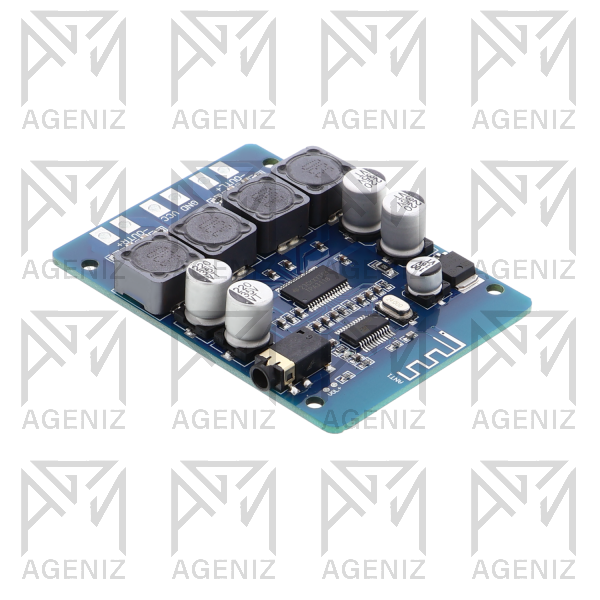

ماژول آمپلی فایر XH-M314 یک برد تقویتکننده صوتی دیجیتال دوکاناله استریو است که با تراشه TPA3118 و مدار تقویتکننده کلاس D طراحی شده است.
این ماژول با داشتن گیرنده Bluetooth داخلی و ورودی سیمی AUX، امکان پخش موسیقی از تلفن همراه، تبلت، رایانه و سایر منابع صوتی را فراهم میکند.
ابعاد کوچک، بازدهی مناسب و نیاز به قطعات جانبی کم، XH-M314 را برای ساخت یا ارتقای سیستمهای صوتی رومیزی و اسپیکرهای خانگی مناسب میسازد.
سیگنال صوتی دریافتی از Bluetooth یا ورودی AUX توسط مدار داخلی دریافت شده و به کمک تراشه TPA3118 تقویت میشود.
سپس سیگنال تقویتشده به دو کانال خروجی استریو ارسال میشود تا بلندگوهای کانال چپ و راست را راهاندازی کند.
فناوری کلاس D با سوئیچ کردن سریع مدار خروجی، بازدهی بالایی ایجاد میکند و در مقایسه با بسیاری از تقویتکنندههای خطی، اتلاف انرژی و تولید گرمای کمتری دارد.

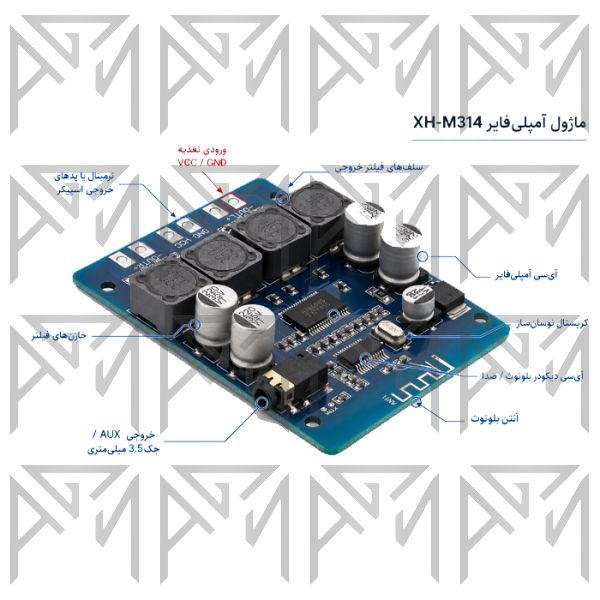

VCC: ورودی مثبت منبع تغذیهGND: ورودی منفی منبع تغذیهL OUT +/-: خروجی مثبت و منفی بلندگوی کانال چپR OUT +/-: خروجی مثبت و منفی بلندگوی کانال راستAUX: ورودی سیگنال صوتی از طریق جک 3.5mmتوان خروجی نهایی به ولتاژ و توان منبع تغذیه، امپدانس بلندگو، خنککاری و میزان اعوجاج وابسته است؛ بنابراین اعداد حداکثری درجشده را نباید توان پیوسته تضمینشده در نظر گرفت.
از منبع تغذیه DC پایدار با جریاندهی کافی استفاده کنید. افت ولتاژ یا محدودیت جریان میتواند باعث افت صدا، خاموشی یا ایجاد اعوجاج شود.
از بلندگوهای 4 تا 8Ω استفاده کرده و از اتصال بار با امپدانس کمتر از محدوده مجاز خودداری کنید.
خروجیهای بلندگو شناور و پلشده هستند؛ بنابراین منفی خروجیهای بلندگو را به GND، بدنه یا یکدیگر متصل نکنید، زیرا ممکن است به برد آسیب برسد.
در صورت اتصال همزمان AUX و Bluetooth، اولویت با AUX است.
برد فاقد محفظه و عایقبندی کامل است؛ بنابراین باید در برابر رطوبت، گردوغبار رسانا و تماس مستقیم با قطعات فلزی محافظت شود.
این ماژول تقویتکننده صوتی DC است و برای اتصال مستقیم به برق شهر طراحی نشده است.
