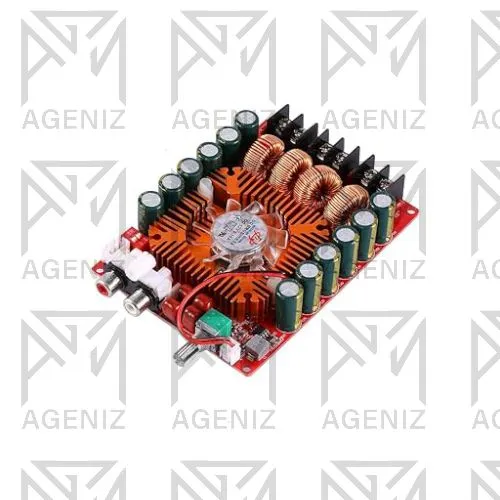

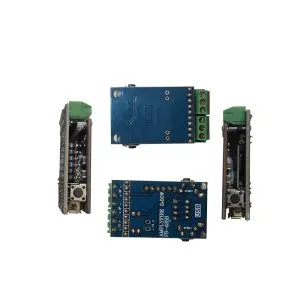

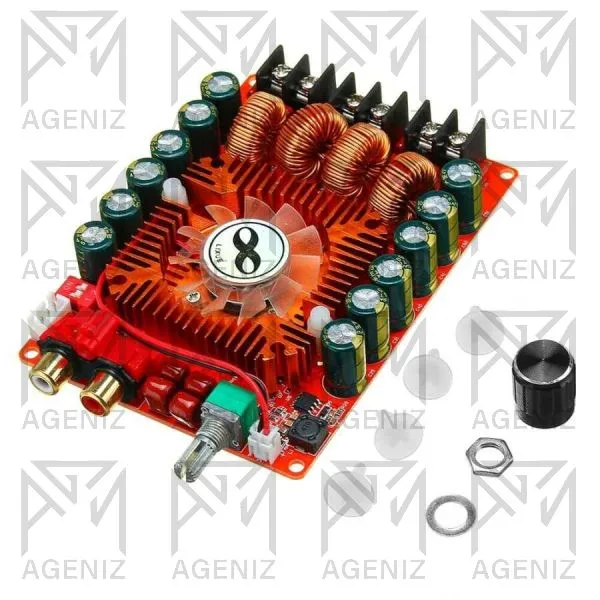

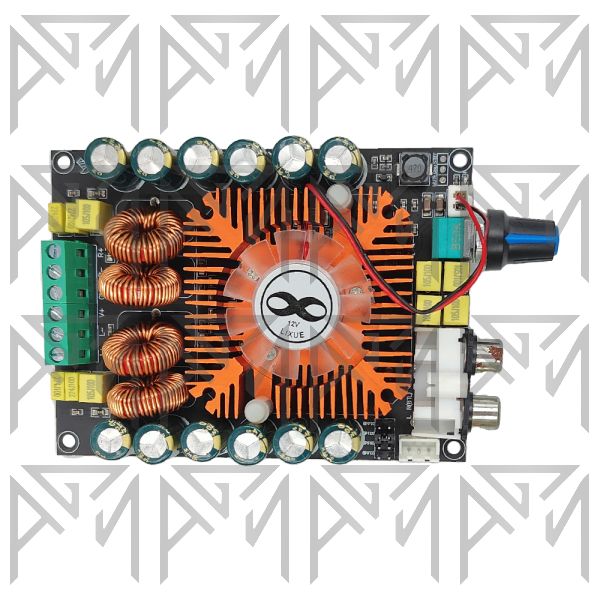

ماژول آمپلی فایر TDA7498E 320W
ماژول آمپلی فایر TDA-7498E یک تقویتکننده صوتی دیجیتال از نوع کلاس D است که برای ساخت سیستمهای صوتی قدرتمند، اسپیکرهای خانگی و پروژههای صوتی استفاده میشود.
این ماژول بر پایه آیسی TDA7498E طراحی شده و با راندمان مناسب، اتلاف حرارتی کمتر و ابعاد نسبتاً جمعوجور، امکان تقویت سیگنال صوتی با توان بالا را فراهم میکند.
VCC / +DC: اتصال مثبت منبع تغذیهGND / -DC: اتصال منفی منبع تغذیهL-IN: ورودی سیگنال صوتی کانال چپR-IN: ورودی سیگنال صوتی کانال راستGND: زمین سیگنال صوتی، در صورت وجودL+ / L−: خروجی بلندگوی کانال چپR+ / R−: خروجی بلندگوی کانال راستماژول TDA-7498E سیگنال صوتی ضعیف ورودی را تقویت کرده و آن را برای راهاندازی بلندگوهای پرقدرت آماده میکند.
فناوری کلاس D باعث کاهش تلفات انرژی و تولید حرارت کمتر نسبت به بسیاری از تقویتکنندههای خطی میشود.
آیسی TDA7498E قابلیت کار در حالت استریو و همچنین حالت مونو با پیکربندی موازی BTL را دارد؛ البته استفاده از حالت مونو فقط در بردهایی امکانپذیر است که برای این حالت طراحی شده باشند.
این حفاظتها جایگزین انتخاب منبع تغذیه مناسب، سیمکشی صحیح و خنککاری کافی نیستند.
توان 320W را نباید توان تضمینشده خروجی در هر شرایطی در نظر گرفت. برای رسیدن به توان بالا، منبع تغذیه باید ولتاژ مناسب و جریان کافی داشته باشد.
ولتاژ مجاز آیسی TDA7498E در محدوده 14–36V DC ذکر شده است؛ از اعمال ولتاژ خارج از این محدوده خودداری کنید.
امپدانس بلندگو باید با مشخصات نسخه ماژول مطابقت داشته باشد.
در توان بالا از هیتسینک مناسب و تهویه کافی استفاده کنید.
خروجیهای بلندگو از نوع BTL هستند؛ بنابراین ترمینال منفی بلندگو را به GND منبع تغذیه متصل نکنید.
همچنین خروجیهای منفی دو کانال را به یکدیگر متصل نکنید.
برای استفاده در توان بالا، از منبع تغذیه سوئیچینگ باکیفیت و سیمهای مناسب جریان استفاده کنید.
