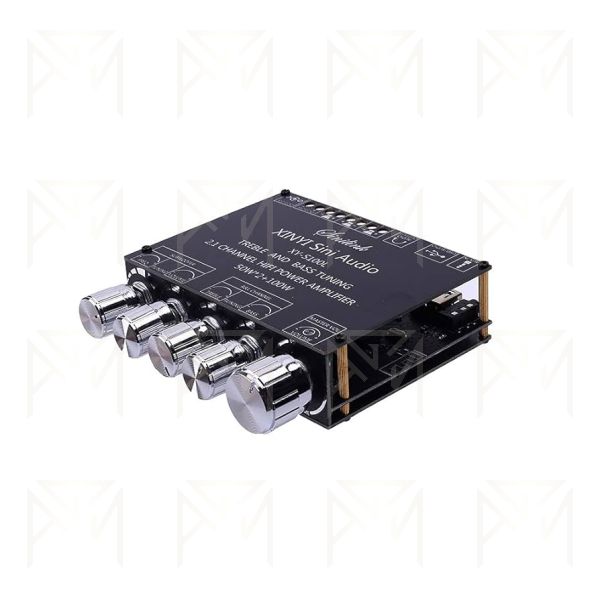

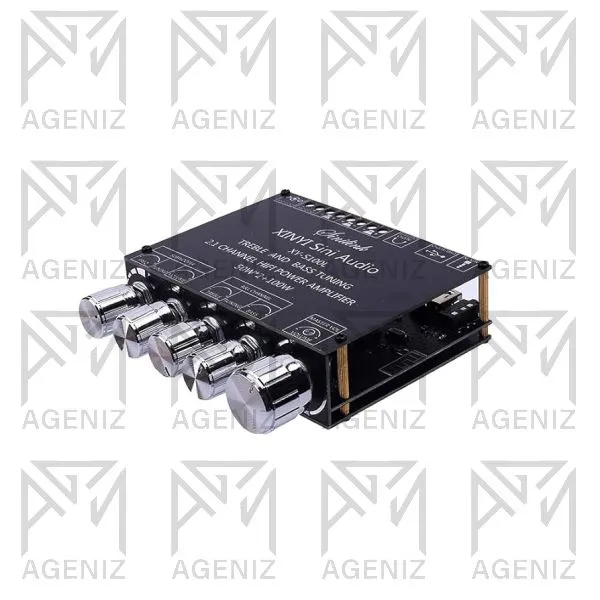

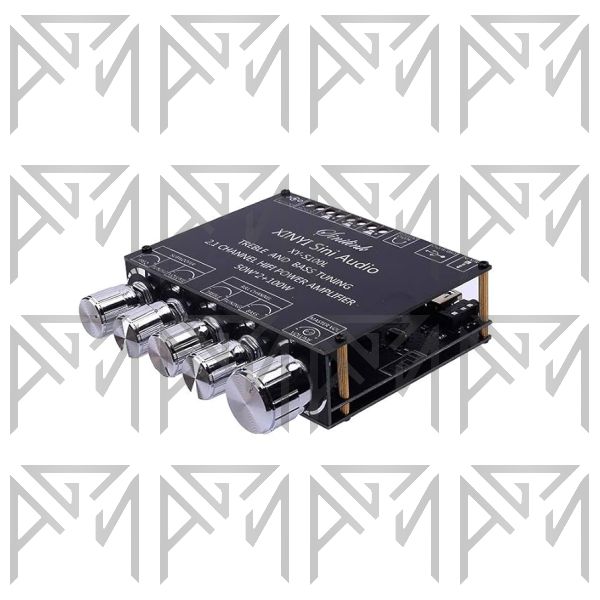

ماژول آمپلی فایر XY-S100L 2x50W + SUBWOOFER 100W
ماژول آمپلی فایر XY-S100L یک آمپلی فایر دیجیتال صوتی 2.1 کاناله با قابلیت Bluetooth است که برای تقویت صدای استریو و ساب ووفر طراحی شده است.
این ماژول دارای توان خروجی 50W برای هر یک از کانالهای چپ و راست و تا 100W برای کانال ساب ووفر است.
ورودیهای AUX، Bluetooth و USB و قابلیت استفاده بهعنوان کارت صدای USB، امکان اتصال منابع صوتی مختلف را فراهم میکنند. مدار تقویتکننده این ماژول بر پایه آیسی TPA3116D2 طراحی شده است.
سیگنال صوتی میتواند از طریق Bluetooth، ورودی AUX یا USB وارد ماژول شود.
پس از پردازش، مدار تقویتکننده سیگنال صوتی را به سه بخش خروجی شامل کانال چپ، کانال راست و ساب ووفر تقسیم و تقویت میکند.
دو کانال استریو برای اتصال بلندگوهای چپ و راست و کانال اختصاصی ساب ووفر برای پخش فرکانسهای پایین در نظر گرفته شده است.
کنترلهای روی برد امکان تنظیم حجم صدا، بیس، تریبل و سطح صدای ساب ووفر را فراهم میکنند.
AUX: اتصال منبع صوتی از طریق جک AUX USB: اتصال فلش USB دارای فایل صوتی SPKR +/-: خروجی مثبت و منفی بلندگوی کانال راست SPKL +/-: خروجی مثبت و منفی بلندگوی کانال چپ Woofer +/-: خروجی مثبت و منفی ساب ووفر این ماژول یک آمپلی فایر قدرت است و خروجیهای آن برای اتصال مستقیم به بلندگو در نظر گرفته شدهاند.
ولتاژ تغذیه را حتماً با مشخصات نسخه XY-S100L تطبیق دهید.
برای استفاده در توان بالا، منبع تغذیه باید جریان کافی داشته باشد.
امپدانس بلندگوهای متصل باید در محدوده مجاز خروجی ماژول باشد.
در توان بالا، استفاده صحیح از هیتسینک و تهویه مناسب ضروری است.
از اتصال کوتاه خروجی بلندگوها جلوگیری کنید.
هنگام سیمکشی، ابتدا تغذیه ماژول را قطع کنید.
