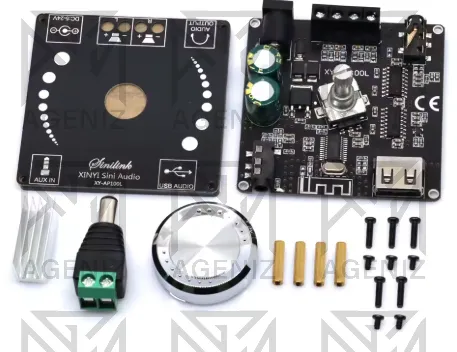

ماژول آمپلی فایر XY-AP100L 2*100W
ماژول آمپلی فایر XY-AP100L یک آمپلی فایر دیجیتال استریو کلاس D با قابلیت Bluetooth 5.0 است که برای ساخت و ارتقای سیستمهای صوتی طراحی شده است.
این ماژول با استفاده از آیسی TPA3116D2 توانایی تقویت دو کانال صوتی را دارد و در شرایط مناسب میتواند تا 100W توان خروجی برای هر کانال ارائه دهد.
ورودیهای Bluetooth، AUX، فلش USB و USB Sound Card امکان اتصال منابع صوتی مختلف را فراهم میکنند.
همچنین کنترل ولوم به وسیله انکودر چرخشی و پشتیبانی از اپلیکیشن Sinilink استفاده از ماژول را در پروژههای صوتی سادهتر میکند.
سیگنال صوتی میتواند از طریق Bluetooth، ورودی AUX یا USB وارد ماژول شود.
پس از پردازش، مدار تقویتکننده دیجیتال سیگنال صوتی را برای دو کانال چپ و راست تقویت کرده و به خروجی بلندگو ارسال میکند.
انکودر چرخشی برای تنظیم حجم صدا استفاده میشود و امکان کنترل پخش، تنظیم صدا و برخی تنظیمات صوتی از طریق اپلیکیشن Sinilink نیز وجود دارد.
خروجی جک 3.5mm برای اتصال تجهیزات صوتی سازگار در نظر گرفته شده است.
DC IN +/-: مثبت و منفی تغذیه از طریق سوکت آداپتوریL+: خروجی مثبت کانال چپL−: خروجی منفی کانال چپR+: خروجی مثبت کانال راستR−: خروجی منفی کانال راستAUX IN: ورودی صدای آنالوگAUX OUT: خروجی صدا برای آمپلی فایر یا اسپیکر اکتیوUSB: پخش موسیقی یا ورودی صوتی USBBluetooth: دریافت صدای بیسیمولتاژ تغذیه نباید از 26V DC بیشتر شود.
برای دستیابی به توانهای بالا، منبع تغذیه باید جریان کافی داشته باشد؛ کمبود جریان میتواند باعث افت صدا، قطع شدن یا عملکرد ناپایدار شود.
توان خروجی واقعی به ولتاژ تغذیه، امپدانس بلندگو و شرایط خنککاری بستگی دارد.
از اتصال کوتاه خروجی بلندگوها جلوگیری کنید.
در توان بالا، استفاده از هیتسینک و تهویه مناسب ضروری است.
آنتن PCB را از سطوح فلزی و منابع نویز الکترومغناطیسی دور نگه دارید.
در صورت استفاده از بدنه فلزی، باید به مسیر آنتن و کاهش برد Bluetooth توجه شود.
برد را در معرض آب و رطوبت قرار ندهید.
