ماژول آمپلی فایر PAM8403 | 2*3W

برد یا ماژول آمپلی فایر کلاس D - مدل PAM8403 - قدرت 3 وات استریو

توان کلی
6W
نوع خروجی
استریو
ساب ووفر
خیر
نوع تغذیه
DC
دارای بلوتوث
خیر
ریموت
خیر
امتیاز:
100 % of 100

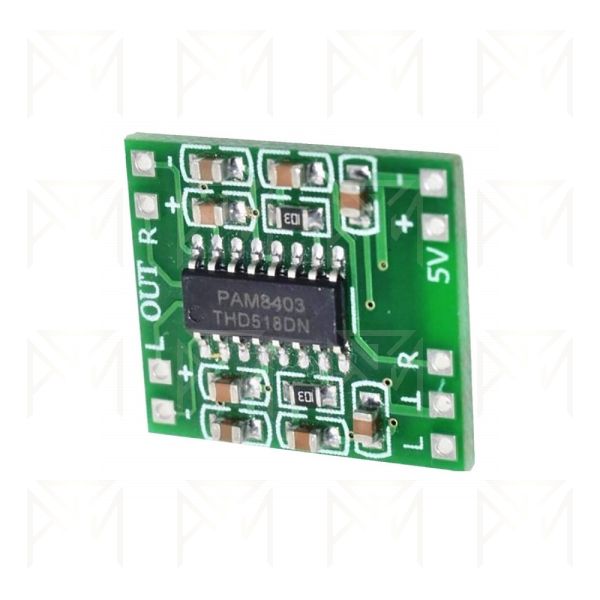

ماژول آمپلی فایر PAM8403 استریو 2×3 وات کلاس D

ماژول آمپلی فایر PAM8403 استریو 2×3 وات کلاس D یک برد تقویت‌کننده صوتی دیجیتال دو کاناله و کلاس D است که برای تقویت صدای منابع صوتی و راه‌اندازی بلندگوهای کوچک به‌صورت استریو طراحی شده است. آی‌سی اصلی این برد PAM8403 بوده و در شرایط کاری متداول می‌تواند با تغذیه 5 ولت و بلندگوی 4 اهم، توان خروجی حدود 3 وات برای هر کانال ارائه کند.

مشخصات فنی

  • مدل: PAM8403
  • نوع ماژول: آمپلی فایر صوتی دیجیتال
  • کلاس تقویت: Class D
  • تعداد کانال: 2 کانال استریو
  • توان خروجی: 2×3W در شرایط 5 ولت و بار 4 اهم
  • ولتاژ کاری: 2.5V-5.5V DC
  • ولتاژ پیشنهادی: 5V DC
  • امپدانس بلندگو: 4 تا 8 اهم
  • راندمان: تا حدود 90 درصد

اتصالات

  • VCC : مثبت تغذیه 5 ولت DC
  • GND : منفی تغذیه
  • INL : ورودی صوتی کانال چپ
  • INR : ورودی صوتی کانال راست
  • L+ / L- : خروجی بلندگوی کانال چپ
  • R+ / R- : خروجی بلندگوی کانال راست

عملکرد ماژول

سیگنال صوتی وارد ورودی‌های چپ و راست شده و توسط آی‌سی PAM8403 تقویت می‌شود. مدار کلاس D با سوئیچینگ سریع، سیگنال صوتی را تقویت کرده و توان لازم را به بلندگو منتقل می‌کند. خروجی هر کانال از نوع BTL است؛ یعنی هر دو سیم مثبت و منفی بلندگو مستقیماً توسط مدار آمپلی فایر کنترل می‌شوند. به همین دلیل هیچ‌کدام از خروجی‌های بلندگو نباید به زمین یا GND مدار متصل شوند.

طراحی PAM8403 به‌گونه‌ای است که در کاربردهای معمول می‌توان بلندگو را مستقیماً به خروجی برد متصل کرد؛ در نتیجه مدار ساده‌تر و ابعاد ماژول کوچک‌تر می‌شود.

کاربردها

  • ساخت اسپیکر کوچک و رومیزی
  • ساخت سیستم صوتی استریو
  • پروژه‌های Arduino
  • پروژه‌های Raspberry Pi و میکروکنترلر
  • اسپیکرهای قابل حمل
  • تجهیزات صوتی باتری‌خور
  • ساخت باکس صوتی کوچک
  • پروژه‌های آموزشی الکترونیک
  • تقویت صدای ماژول‌های پخش MP3

نکات مهم

  • ولتاژ تغذیه PAM8403 نباید از محدوده مجاز بیشتر شود. محدوده کاری این آی‌سی 2.5 تا 5.5 ولت است و معمولاً از 5 ولت برای دستیابی به توان خروجی بیشتر استفاده می‌شود.
  • توان 3 وات برای هر کانال در شرایط 5 ولت و بلندگوی 4 اهم اعلام شده و با تغییر ولتاژ یا امپدانس بلندگو، توان واقعی تغییر می‌کند.
  • استفاده از بلندگوی با امپدانس کمتر از مقدار مجاز می‌تواند باعث افزایش جریان مصرفی و داغ‌شدن ماژول شود.
  • خروجی‌های بلندگو از نوع BTL هستند؛ بنابراین اتصال L- یا R- به زمین می‌تواند باعث عملکرد نادرست یا آسیب شود.
  • برای کاهش نویز، سیم‌های ورودی صوتی را کوتاه و از مسیر تغذیه و خروجی بلندگو دور نگه دارید.
توان کلی
6W
نوع خروجی
استریو
ساب ووفر
خیر
نوع تغذیه
DC
دارای بلوتوث
خیر
ریموت
خیر
تعداد خروجی
2
