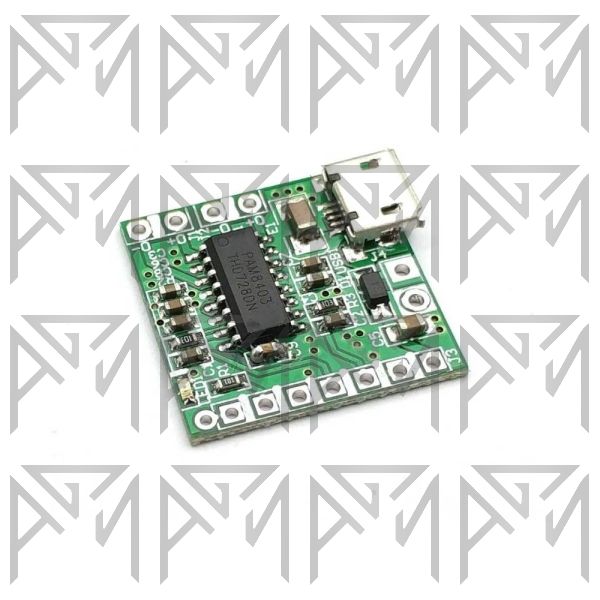

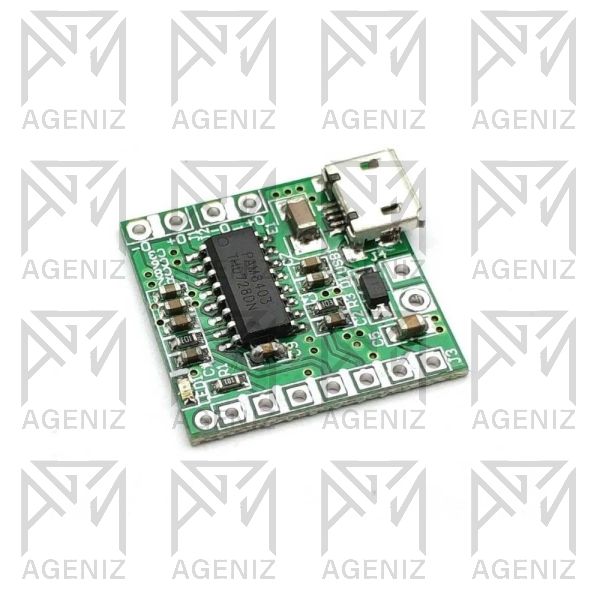

برد آمپلی فایر کلاس PAM8403 + USB - D

امتیاز:
100 % of 100
ناموجود

برد با ماژول آمپلی فایر کلاس D با قابلیت اتصال برق ورودی با microUSB - مدل PAM8403 - قدرت 3 وات استریو

در انبار موجود نیست
کد کالا
34297

راهنمای راه‌اندازی سریع ماژول PAM8403

ماژول PAM8403 یک آمپلی‌فایر صوتی استریو کم‌مصرف است که برای پروژه‌های ساده صوتی، اسپیکر قابل حمل، و بردهای آموزشی کاربرد دارد.

1. تغذیه

ولتاژ مورد نیاز این ماژول 5 ولت DC است. می‌توان از پاوربانک، آداپتور USB یا پورت USB کامپیوتر استفاده کرد. اگر ماژول دارای درگاه microUSB باشد، کافیست کابل USB را به آن متصل کنید.

2. اتصال اسپیکر

چهار پین خروجی برای اسپیکرها وجود دارد:

  • L+ و L- برای بلندگوی چپ
  • R+ و R- برای بلندگوی راست

اسپیکر پیشنهادی 4 یا 8 اهم با توان 2 تا 3 وات است. خروجی‌ها از نوع BTL هستند و زمین مشترک ندارند، بنابراین پایه‌های منفی اسپیکرها را به هم وصل نکنید.

3. ورودی صدا

پین‌های INL و INR برای ورودی صدا چپ و راست و پایه GND برای زمین سیگنال است. می‌توان از کابل AUX یا ماژول بلوتوث برای ورودی استفاده کرد.

نکات مهم

  • ولتاژ ورودی نباید بیش از 5.5 ولت باشد.
  • برای کاهش نویز، می‌توان یک خازن 470 میکروفاراد بین پایه VCC و GND قرار داد.
  • این ماژول ولوم کنترل ندارد. در صورت نیاز باید ولوم جداگانه نصب شود یا نسخه دارای پتانسیومتر تهیه شود.
