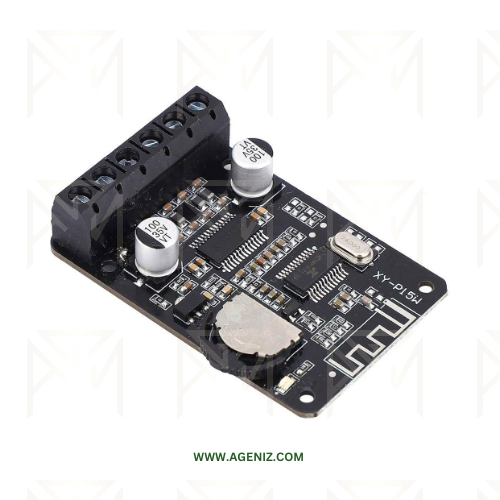

ماژول آمپلی فایر XY-P15W یک برد تقویتکننده صوتی دیجیتال دوکاناله با قابلیت دریافت صدا از طریق Bluetooth 5.0 است.
این ماژول با ابعاد کوچک، امکان اتصال مستقیم به دو بلندگو را فراهم میکند و برای ساخت اسپیکر بلوتوثی، سیستم صوتی خانگی و پروژههای الکترونیکی صوتی گزینهای کاربردی محسوب میشود.
وجود مدار تقویتکننده داخلی باعث میشود برای راهاندازی بلندگوها به آمپلی فایر جداگانه نیاز نداشته باشید.
SPK1-: خروجی منفی بلندگوی اول SPK1+: خروجی مثبت بلندگوی اول SPK2-: خروجی منفی بلندگوی دوم SPK2+: خروجی مثبت بلندگوی دوم VCC: ورودی مثبت منبع تغذیه GND: ورودی منفی منبع تغذیه پس از اتصال منبع تغذیه، ماژول روشن شده و وارد حالت آماده اتصال Bluetooth میشود.
با فعال کردن Bluetooth تلفن همراه و انتخاب نام XY-P15W، ارتباط برقرار شده و صدای موسیقی بهصورت استریو تقویت و از طریق دو بلندگو پخش میشود.
ولوم تعبیهشده روی برد برای تنظیم سطح صدا و کنترل عملکردهای پخش قابل استفاده است.
برای استفاده از توانهای بالا، به منبع تغذیه مناسب و خنککاری کافی نیاز است.
در توانهای بیش از حدود 20W برای هر کانال، استفاده از هیتسینک مناسب توصیه میشود.
از اعمال ولتاژ بیشتر از 24V خودداری کنید.
برای بلندگوی 4Ω، محدودیت ولتاژ تغذیه را مطابق مشخصات سازنده رعایت کنید.
توان خروجی واقعی به ولتاژ منبع، امپدانس بلندگو، میزان اعوجاج قابل قبول و شرایط حرارتی بستگی دارد.
