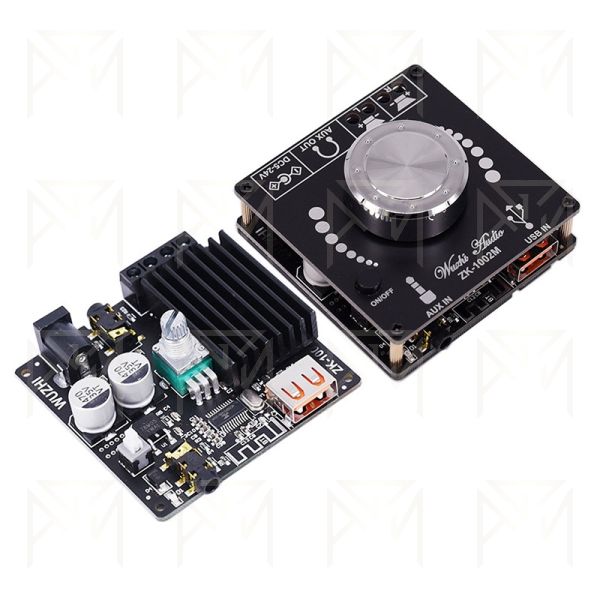

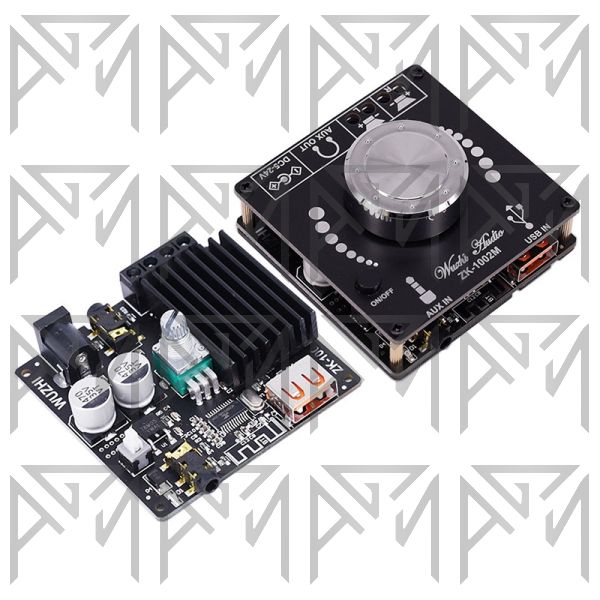

ماژول آمپلیفایر استریو بلوتوثی 2×100 وات مدل ZK-1002M
ماژول آمپلیفایر ZK-1002M یک آمپلیفایر دیجیتال استریو دو کاناله با قابلیت اتصال بلوتوث است که برای ساخت و ارتقای سیستمهای صوتی طراحی شده است. این برد علاوه بر Bluetooth 5.0 از ورودی AUX، پخش موسیقی از فلش USB و قابلیت USB Audio برای اتصال به کامپیوتر نیز پشتیبانی میکند.
خروجی دو کاناله برای اتصال مستقیم بلندگوهای پسیو و خروجی کمکی AUX برای اتصال به تجهیزات صوتی اکتیو، این ماژول را به گزینهای کاربردی برای ساخت سیستمهای صوتی خانگی و اسپیکرهای بلوتوثی تبدیل کرده است.
مشخصات فنی
- مدل: ZK-1002M
- نوع: آمپلیفایر دیجیتال استریو
- تعداد کانال: 2 کانال، چپ و راست
- نسخه بلوتوث: Bluetooth 5.0
- نام بلوتوث: Wuzhi Audio
- برد بلوتوث: بیش از 15 متر در فضای باز و بدون مانع
- ورودیهای صوتی: AUX، Bluetooth، USB Flash و USB Audio
- خروجی بلندگو: کانال چپ و راست برای بلندگوهای پسیو
- خروجی صوتی کمکی: AUX OUT برای تجهیزات صوتی اکتیو
- ولتاژ تغذیه: 5 تا 24V DC
- جریان تغذیه: حدود 3 تا 5 آمپر
- بلندگوی پیشنهادی: 4 تا 8 اهم با توان حدود 20 تا 200 وات
- توان خروجی در 12V: 20W + 20W در 8 اهم و 40W + 40W در 4 اهم
- توان خروجی در 15V: 35W + 35W در 8 اهم و 60W + 60W در 4 اهم
- توان خروجی در 19V: 55W + 55W در 8 اهم و 80W + 80W در 4 اهم
- توان خروجی در 24V: 70W + 70W در 8 اهم و 100W + 100W در 4 اهم
- حفاظتها: اضافهجریان، افزایش دما و اتصال کوتاه
- نسبت سیگنال به نویز: بیش از 90dB
- ابعاد برد: 60 × 60 × 29mm
- ابعاد هیتسینک: 36 × 25 × 10mm
- نوع اتصال بلندگو: ترمینال پیچی
نحوه عملکرد ماژول
ماژول ZK-1002M سیگنال صوتی را از یکی از ورودیهای AUX، Bluetooth یا USB دریافت کرده و پس از پردازش و تقویت، آن را به دو کانال خروجی چپ و راست منتقل میکند. در حالت بلوتوث، تلفن همراه، لپتاپ یا سایر دستگاههای سازگار میتوانند به ماژول متصل شده و موسیقی را بهصورت بیسیم پخش کنند.
در صورتی که ورودی صوتی دیگری فعال نباشد، ماژول بهصورت خودکار وارد حالت Bluetooth میشود.
اتصالات ماژول ZK-1002M
- DC IN +/-: مثبت و منفی تغذیه از طریق سوکت آداپتوری
- L+: خروجی مثبت کانال چپ
- L−: خروجی منفی کانال چپ
- R+: خروجی مثبت کانال راست
- R−: خروجی منفی کانال راست
- AUX IN: ورودی صدای آنالوگ
- AUX OUT: خروجی صدا برای اتصال به آمپلیفایر یا اسپیکر اکتیو
- USB: پخش موسیقی از فلش یا ورودی صوتی USB
- Bluetooth: دریافت بیسیم صدا
- ولوم روی برد: کنترل حجم صدا و کلید روشن/خاموش
کاربردها
- ساخت اسپیکر بلوتوثی پرقدرت.
- ساخت سیستم صوتی خانگی.
- ارتقای بلندگوها و سیستمهای صوتی قدیمی.
- ساخت آمپلیفایر استریو دو کاناله.
توان خروجی و انتخاب منبع تغذیه
توان 2×100W یک مقدار وابسته به شرایط کاری است و با تغذیه 12 ولت نمیتوان انتظار توان 100 وات برای هر کانال داشت. برای دستیابی به توان بالاتر، علاوه بر افزایش ولتاژ در محدوده مجاز، منبع تغذیه باید جریان کافی نیز در اختیار ماژول قرار دهد.
استفاده از منبع تغذیه ضعیف میتواند باعث افت ولتاژ، کاهش توان خروجی، ایجاد اعوجاج یا خاموش شدن ماژول شود.
نکات مهم در استفاده
- ولتاژ تغذیه را در محدوده 5 تا 24V DC نگه دارید.
- از اعمال ولتاژ بالاتر از 24V به برد خودداری کنید.
- برای استفاده در حداکثر توان، منبع تغذیه باید ولتاژ و جریان کافی داشته باشد.
- از بلندگوهای 4 تا 8 اهم با توان متناسب استفاده کنید.
- استفاده از بلندگو با امپدانس کمتر از محدوده توصیهشده میتواند باعث افزایش جریان، فعال شدن حفاظت یا آسیب به مدار شود.
