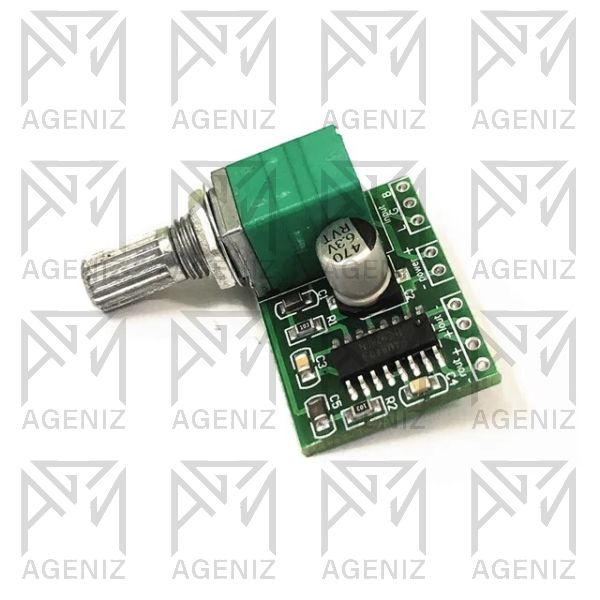

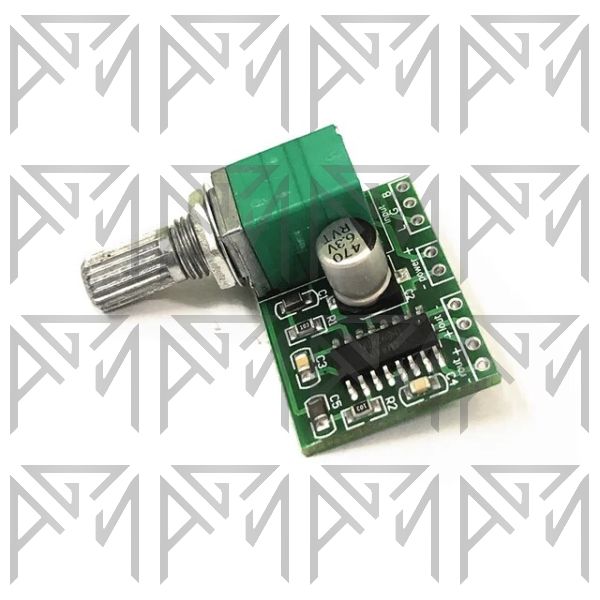

ماژول آمپلی فایر PAM8403+VOLUME یک آمپلی فایر صوتی استریو دوکاناله کلاس D است که برای تقویت سیگنال صوتی و راهاندازی دو بلندگوی کوچک طراحی شده است.
این ماژول از تراشه PAM8403 استفاده میکند و به دلیل وجود ولوم روی برد، امکان تنظیم دستی شدت صدای خروجی را فراهم میسازد. مدار با ولتاژ پایین کار میکند و به دلیل راندمان بالای کلاس D، برای اسپیکرهای قابل حمل و پروژههای الکترونیکی کممصرف مناسب است.
VCC: مثبت تغذیه 5 ولت DCGND: منفی تغذیهL: ورودی صوتی کانال چپR: ورودی صوتی کانال راستG: زمین سیگنال ورودیLout: خروجی بلندگوی کانال چپRout: خروجی بلندگوی کانال راستVolume: پتانسیومتر تنظیم شدت صدا که با چرخاندن آن از حالت انتهایی، میتوان ماژول را روشن کرد.سیگنال صوتی آنالوگ کانالهای چپ و راست به ورودی PAM8403 وارد میشود. تراشه PAM8403 این سیگنال را با ساختار کلاس D تقویت کرده و دو خروجی مستقل برای بلندگوهای چپ و راست ایجاد میکند.
پتانسیومتر تعبیهشده روی برد نیز برای تنظیم سطح صدای خروجی استفاده میشود.
برای رسیدن به توان حدود 2×3 وات، شرایط مرجع معمولاً تغذیه 5 ولت و بلندگوی 4 اهم است. مقدار توان واقعی با کاهش ولتاژ، تغییر امپدانس بلندگو، افزایش اعوجاج و شرایط تغذیه تغییر میکند.
تراشه PAM8403 نیز توان 3 وات در بار 4 اهم و تغذیه 5 ولت را در THD مشخص اعلام میکند.
ولتاژ تغذیه نباید از 5.5 ولت بیشتر شود. افزایش ولتاژ میتواند باعث آسیب دائمی به تراشه شود. استفاده از منبع تغذیه 5 ولت پایدار و کمنویز توصیه میشود.
خروجیهای منفی کانالهای چپ و راست در ساختار BTL مستقل هستند و نباید به یکدیگر یا به GND متصل شوند. همچنین خروجی بلندگو نباید مستقیماً به زمین مدار متصل شود.
برای کاهش نویز، استفاده از سیم شیلددار برای ورودی صوتی و دور نگه داشتن سیم ورودی از سیمهای تغذیه و خروجی بلندگو مفید است.
