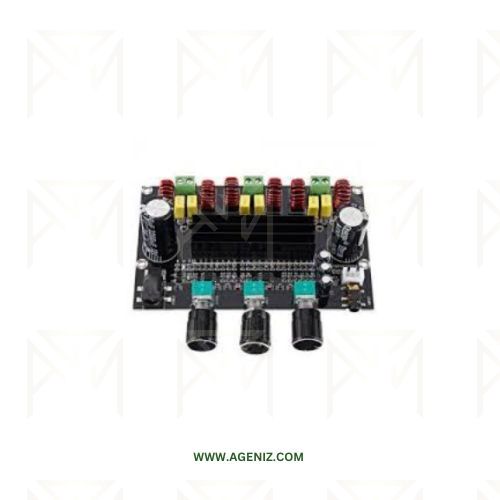

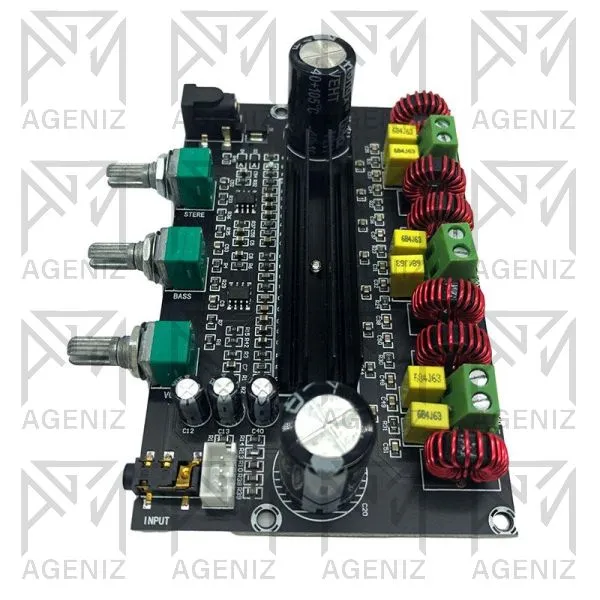

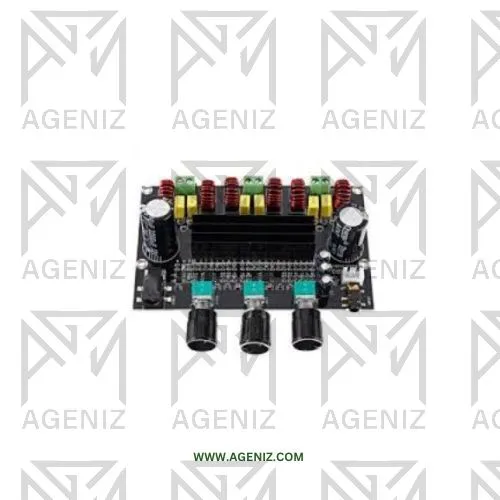

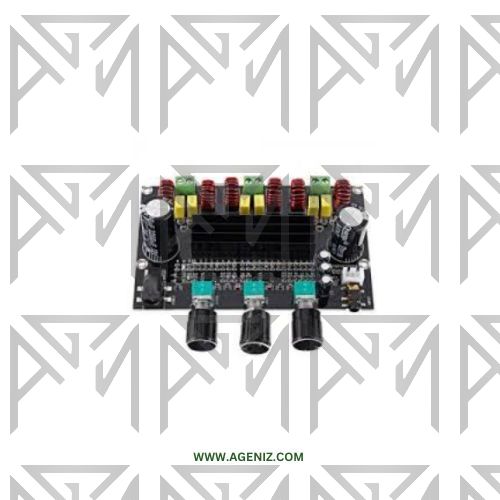

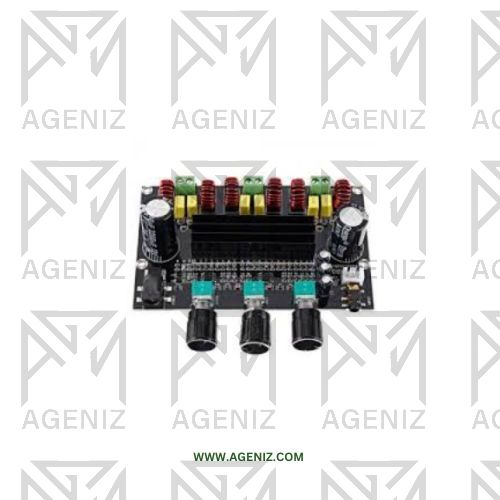

ماژول آمپلی فایر XH-M573 یک برد تقویتکننده صوتی دیجیتال کلاس D با ساختار 2.1 کاناله است که برای ساخت سیستمهای صوتی، سیستمهای رومیزی و باکسهای صوتی مورد استفاده قرار میگیرد.
این برد با استفاده از آیسی TPA3116D2 امکان تقویت دو کانال استریو و یک کانال اختصاصی سابووفر را فراهم میکند.
طراحی جمعوجور و راندمان مناسب، XH-M573 را برای پروژههایی که به توان صوتی نسبتاً بالا در فضای محدود نیاز دارند، مناسب کرده است.
توان خروجی رایج این ماژول برای کانالهای چپ و راست 80W + 80W و برای کانال سابووفر حدود 100W اعلام میشود.
توان واقعی خروجی به ولتاژ و جریان منبع تغذیه، امپدانس بلندگو، سطح اعوجاج، فرکانس سیگنال و شرایط خنککاری بستگی دارد.
بنابراین اعداد توان درجشده را نباید در تمام شرایط بهعنوان توان پیوسته واقعی در نظر گرفت.
ماژول XH-M573 با منبع تغذیه DC در محدوده حدود 12–24V استفاده میشود.
برای دستیابی به توان بالاتر، استفاده از تغذیه 24V با جریان کافی انتخاب رایجی است.
منبع تغذیه باید توان لازم برای پیکهای مصرفی آمپلی فایر را داشته باشد. کیفیت پایین یا ریپل زیاد منبع تغذیه میتواند موجب ایجاد نویز و افت کیفیت صدا شود.
پیش از اتصال، ولتاژ و قطبیت منبع تغذیه را با مشخصات نسخه واقعی برد تطبیق دهید.
VCC / +: اتصال مثبت منبع تغذیه DC GND / −: اتصال منفی منبع تغذیه L: خروجی بلندگوی کانال چپ R: خروجی بلندگوی کانال راست SUB: خروجی سابووفر IN / AUDIO IN: ورودی سیگنال صوتی خروجی صدا از رایانه، گوشی موبایل یا موزیک پلیر را میتوان با کابل AUX به ماژول متصل کرد.
همچنین امکان استفاده از سوکت 3 Pin مادگی سفیدرنگ در کنار جک AUX نیز وجود دارد.
سیگنال صوتی وارد بخش ورودی شده و پس از آمادهسازی و پردازش، به بخش تقویت توان منتقل میشود.
آیسی TPA3116D2 سیگنال صوتی را با ساختار کلاس D تقویت میکند.
دو کانال برای صدای استریو و کانال سوم برای تولید صدای سابووفر استفاده میشود. به این ترتیب میتوان با یک برد، یک سیستم صوتی 2.1 نسبتاً جمعوجور ساخت.
Volume: تنظیم حجم صدای کلی خروجی Bass: تنظیم فرکانسهای پایین؛ افزایش آن باعث بیشتر شدن صدای بم و کوبش میشود Treble: تنظیم فرکانسهای بالا؛ افزایش آن باعث شفافتر و زیرتر شدن صدا میشود بلندگوهای مورد استفاده باید از نظر امپدانس و توان با آمپلی فایر هماهنگ باشند.
برای نسخههای رایج این ماژول، امپدانس 4–8Ω برای بار خروجی ذکر شده است.
استفاده از بلندگوی دارای امپدانس کمتر از حد مجاز میتواند جریان خروجی را افزایش داده و باعث افت عملکرد یا فعال شدن حفاظت مدار شود.
برای کانال سابووفر نیز بهتر است از بلندگوی مناسب فرکانسهای پایین استفاده شود.
هنگام نصب و سیمکشی، تغذیه ماژول را قطع کنید.
قطبیت منبع تغذیه را پیش از روشن کردن بررسی کرده و از اتصال معکوس جلوگیری کنید.
هنگام کار در توان بالا، به دمای برد و بلندگوها توجه کنید.
استفاده از منبع تغذیه نامناسب، بلندگوی با امپدانس غیرمجاز یا سیمکشی اشتباه میتواند باعث آسیب به ماژول یا تجهیزات متصل شود.
