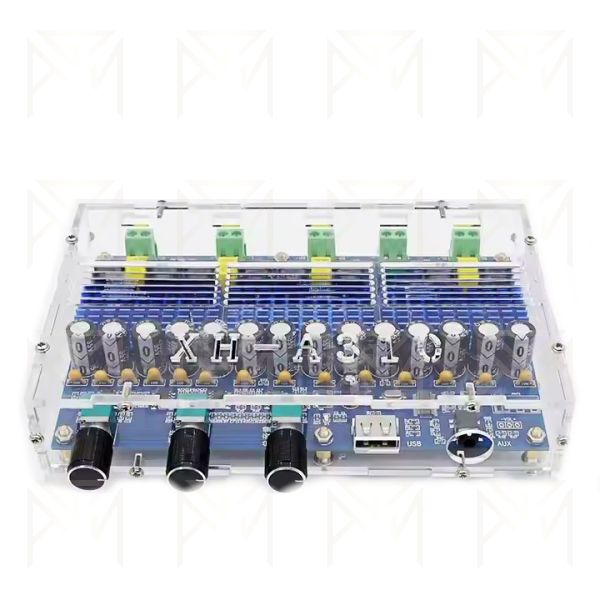

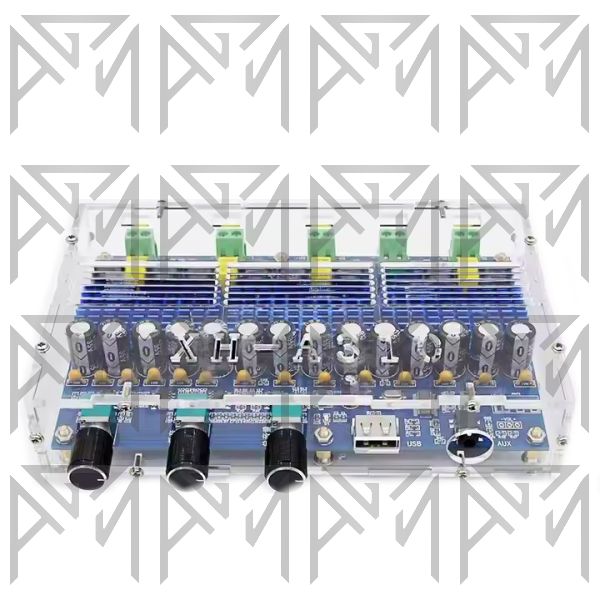

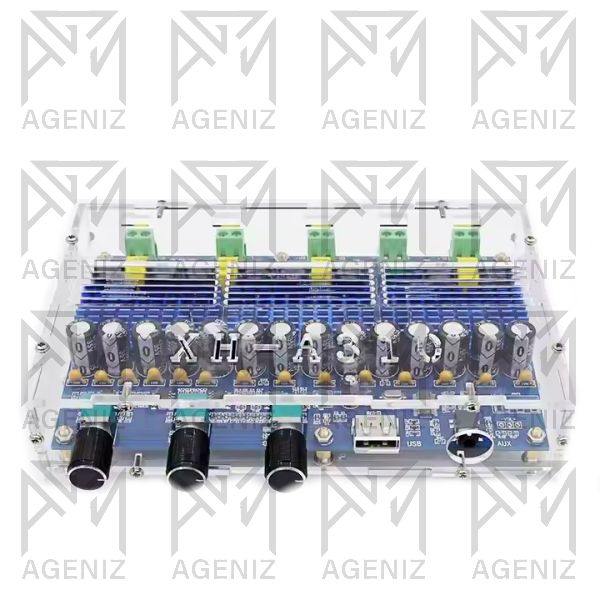

ماژول آمپلی فایر XH-A310 یک برد تقویتکننده صوتی دیجیتال با Bluetooth 5.0 و ورودی AUX است که برای ساخت سیستمهای صوتی خانگی و سیستمهای صوتی مجهز به سابووفر طراحی شده است.
این برد از سه تراشه TPA3116D2 استفاده میکند و دارای چهار خروجی تقویتشده شامل دو کانال صدای اصلی استریو و دو کانال مخصوص باس یا سابووفر است.
ترکیب ورودی بیسیم و سیمی، این ماژول را برای ساخت و ارتقای پروژههای صوتی سفارشی مناسب میکند.
DC+ / VCC: اتصال به قطب مثبت منبع تغذیه DCGND: اتصال به قطب منفی منبع تغذیهL+ / L−: خروجی کانال چپ صدای اصلیR+ / R−: خروجی کانال راست صدای اصلیSUB-1: خروجی سابووفر اولSUB-2: خروجی سابووفر دومAUX 3.5mm: ورودی صوتی از طریق فیش 3.5mmUSB: اتصال فلش مموری برای پخش فایل صوتیBluetooth: دریافت بیسیم صدا از گوشی و سایر دستگاههای سازگارماژول XH-A310 سیگنال صوتی را از طریق Bluetooth یا ورودی AUX دریافت کرده و با استفاده از مدارهای تقویت کلاس D برای راهاندازی بلندگوها تقویت میکند.
دو کانال برای پخش صدای اصلی استریو و دو کانال مجزا برای تقویت بخش باس یا سابووفر در نظر گرفته شدهاند.
این ساختار امکان ساخت یک سیستم صوتی با تفکیک بخش صدای اصلی و باس را فراهم میکند.
از منبع تغذیه DC پایدار با ولتاژ 12–24V و جریاندهی متناسب با توان موردنیاز استفاده کنید.
منبع تغذیه ضعیف ممکن است باعث افت صدا، قطعووصل یا ایجاد اعوجاج در حجم صدای بالا شود.
امپدانس و توان بلندگوها را با مشخصات نسخه برد تطبیق دهید.
هنگام نصب و سیمکشی، تغذیه را قطع کرده و قطبیت ورودی را پیش از روشن کردن بررسی کنید.
از اتصال کوتاه میان خروجیهای بلندگو جلوگیری کنید.
برد را در محفظهای با تهویه مناسب قرار دهید و برای کاهش نویز از سیم صوتی کوتاه و در صورت نیاز شیلددار استفاده کنید.
پیش از روشن کردن سیستم، تمام اتصالات را دوباره بررسی کنید.
