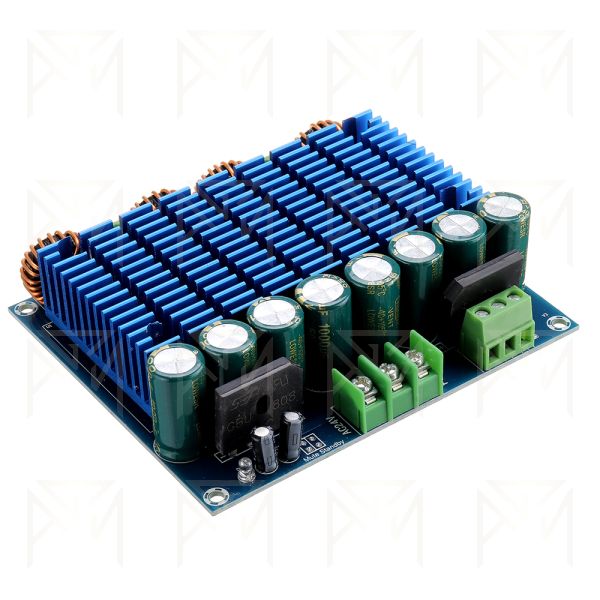

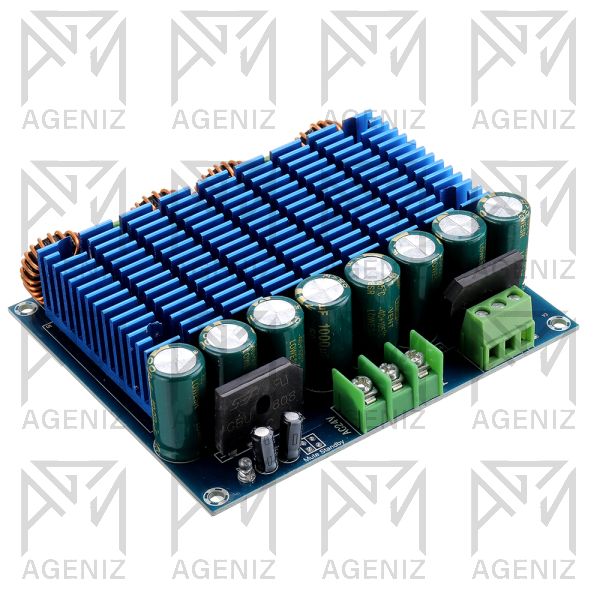

ماژول آمپلیفایر استریو 2×420 وات مدل XH-M252
ماژول آمپلیفایر XH-M252 یک برد تقویتکننده صوتی استریو Class D با دو تراشه TDA8954TH است که برای ساخت سیستمهای صوتی پرقدرت، سیستمهای خانگی و پروژههای صوتی حرفهای طراحی شده است. این برد دارای دو کانال مستقل چپ و راست بوده و برای راهاندازی بلندگوهایی با امپدانس 2 تا 8 اهم مناسب است.
این ماژول برخلاف بسیاری از بردهای آمپلیفایر رایج، با تغذیه AC دوگانه کار میکند و نباید مانند یک آمپلیفایر معمولی به منبع 24V DC متصل شود.
مشخصات فنی
- مدل: XH-M252
- نوع: ماژول آمپلیفایر صوتی دیجیتال Class D
- تراشه تقویتکننده: دو عدد TDA8954TH
- تعداد کانال: 2 کانال استریو، چپ و راست
- توان اسمی: 2×420W
- امپدانس خروجی: 2 تا 8 اهم
- ولتاژ تغذیه: AC دوگانه 24 تا 30 ولت
- جریان مورد نیاز: حدود 10 تا 15 آمپر
- ابعاد تقریبی برد: 107 × 93 × 30mm
- وزن تقریبی: حدود 240 گرم
- نوع مدار: Class D
- تغذیه پیشنهادی: ترانسفورماتور حلقوی دوگانه 24 ولت با توان حداقل حدود 300 وات
نحوه عملکرد ماژول
ماژول XH-M252 سیگنال صوتی ورودی را توسط دو تراشه TDA8954TH در ساختار Class D تقویت میکند. هر تراشه وظیفه تقویت یکی از کانالهای صوتی را بر عهده دارد و در نهایت دو خروجی مستقل چپ و راست برای ایجاد صدای استریو در اختیار کاربر قرار میگیرد.
ساختار Class D با استفاده از سوئیچینگ با فرکانس بالا، راندمان بیشتری نسبت به بسیاری از تقویتکنندههای خطی دارد و امکان دستیابی به توان بالا را با ابعاد نسبتاً کوچکتر فراهم میکند.
روی برد از سلفهای قدرت، خازنهای الکترولیتی با ظرفیت بالا، بخش یکسوسازی و فیلتر تغذیه استفاده شده و هیتسینک بزرگ نیز وظیفه دفع حرارت تراشههای قدرت را در توانهای بالا بر عهده دارد.
اتصالات ماژول XH-M252
نکته بسیار مهم: تغذیه این ماژول را مانند یک آمپلیفایر معمولی به +24V و GND متصل نکنید. اتصالات تغذیه باید مطابق علائم روی PCB به دو سر AC و نقطه مشترک ترانسفورماتور متصل شوند.
- AC 24V: یک سر خروجی 24 ولت ترانس
- GND / COM / 0V: سیم وسط یا نقطه مشترک ترانس
- AC 24V: سر دیگر خروجی 24 ولت ترانس
- L: ورودی صدای کانال چپ
- GND: زمین ورودی صدا
- R: ورودی صدای کانال راست
- L+ / L−: خروجی بلندگوی کانال چپ
- R+ / R−: خروجی بلندگوی کانال راست
- MUTE: اتصال کوتاه پایههای مربوطه برای فعال کردن حالت بیصدا
- STBY: اتصال کوتاه پایههای مربوطه برای فعال کردن حالت انتظار (Standby)
کاربردها
- ساخت سیستمهای صوتی خانگی پرقدرت.
- سیستمهای صوتی سفارشی.
- ساخت آمپلیفایر استریو دو کاناله.
- راهاندازی بلندگوهای 2 تا 8 اهم در پروژههای صوتی پرقدرت.
- استفاده در پروژههایی که به توان خروجی بالا نیاز دارند.
نکات مهم در تغذیه و استفاده
- این ماژول را با منبع 24V DC معمولی اشتباه نگیرید؛ طبق مشخصات، تغذیه پیشنهادی آن AC دوگانه است.
- پیش از روشن کردن ماژول، نوشتهها و علائم مربوط به ورودی تغذیه روی PCB را بررسی کنید.
- توان 2×420W یک مقدار اسمی است و توان واقعی به ولتاژ و جریان تغذیه، امپدانس بلندگو، میزان اعوجاج، تهویه و شرایط کاری بستگی دارد.
- خروجی منفی بلندگوها را به زمین تغذیه متصل نکنید.
- خروجیهای دو کانال را به یکدیگر متصل یا اتصال کوتاه نکنید.
- خروجیهای بلندگو از نوع BTL هستند و نسبت به زمین مرجع نیستند.
- در تست اولیه، کار را با سطح صدای پایین شروع کرده و دمای هیتسینک، منبع تغذیه و عملکرد بلندگوها را بررسی کنید.
- در توانهای بالا استفاده از فن خنککننده پیشنهاد میشود.
- به دلیل جریان بالای مدار، سیمهای تغذیه و بلندگو باید دارای سطح مقطع مناسب بوده و اتصالات کاملاً محکم باشند.
