ماژول آمپلی‌فایر استریو 2.1 کانال 1200 وات مدل XY-AS21HPA با AUX/USB/Bluetooth (2×300W + 1×600W)
- توان کلی
- 1200W
- نوع خروجی
- استریو
- ساب ووفر
- بله
- نوع تغذیه
- DC
- دارای بلوتوث
- بله
- ریموت
- خیر

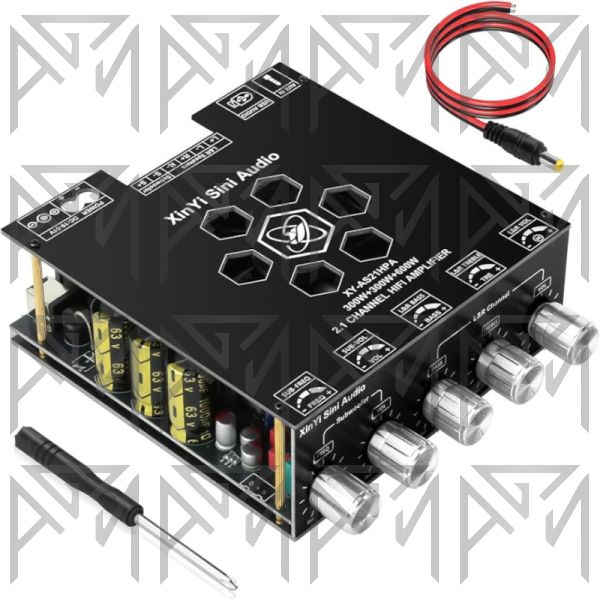

ماژول آمپلی فایر استریو 2.1 کانال مدل XY-AS21HPA با توان 2×300W + 600W
ماژول آمپلی فایر XY-AS21HPA یک برد تقویت‌کننده صوتی دیجیتال با ساختار 2.1 کاناله است که برای راه‌اندازی دو بلندگوی استریو و یک ساب‌ووفر طراحی شده است.
این ماژول از دو تراشه TPA3255 بهره می‌برد و با پشتیبانی از Bluetooth، ورودی AUX و پخش موسیقی از فلش USB، امکان ساخت سیستم صوتی خانگی و سفارشی را فراهم می‌کند.
وجود تنظیمات صدا، باس، تریبل و ساب‌ووفر به کاربر اجازه می‌دهد صدای خروجی را متناسب با بلندگوها و سلیقه شنیداری تنظیم کند.
برد به هیت‌سینک و فن خنک‌کننده مجهز است تا به دفع حرارت در توان‌های بالا کمک کند.
مشخصات فنی ماژول XY-AS21HPA
- مدل: XY-AS21HPA
- نوع ماژول: آمپلی فایر دیجیتال کلاس D
- تعداد کانال: 2.1 کاناله
- تراشه آمپلی فایر: 2 عدد TPA3255
- تراشه‌های آپ‌امپ: 7 عدد NE5532
- ولتاژ تغذیه: 19–51V DC
- جریان پیشنهادی منبع تغذیه: 10A یا بیشتر، متناسب با بار و توان موردنیاز
- حداکثر توان خروجی: 2×300W + 600W
- نسخه بلوتوث: Bluetooth 5.0
- امپدانس بلندگو: 2–8Ω
- ورودی‌های صوتی: Bluetooth، AUX و USB
- فرمت‌های صوتی USB: MP3، WAV، FLAC و APE
- کدک‌های بلوتوث: SBC و AAC
- سیستم خنک‌کننده: هیت‌سینک و فن
- کنترل نرم‌افزاری: پشتیبانی از Sinilink App
- ابعاد تقریبی برد: حدود 124×124mm
- ارتفاع تقریبی مجموعه: حدود 44mm
پشتیبانی نرم‌افزاری و اپلیکیشن Sinilink
ماژول XY-AS21HPA از اپلیکیشن موبایل Sinilink پشتیبانی می‌کند و امکان دسترسی به برخی تنظیمات صوتی و مدیریتی را از طریق گوشی هوشمند فراهم می‌سازد.
با اتصال گوشی به ماژول از طریق Bluetooth و برقراری ارتباط در برنامه، می‌توان نام بلوتوث دستگاه را تغییر داد، رمز جفت‌سازی تعیین کرد و به تنظیمات اکولایزر دسترسی داشت.
همچنین هنگام پخش موسیقی از طریق USB، امکان مدیریت فهرست آهنگ‌ها و استفاده از تنظیمات اکولایزر برنامه وجود دارد.
توان خروجی کانال‌های چپ و راست
- در 24V: حدود 30W + 30W برای 8Ω با توان مجموع 60W
- در 24V: حدود 70W + 70W برای 4Ω با توان مجموع 140W
- در 36V: حدود 80W + 80W برای 8Ω با توان مجموع 160W
- در 36V: حدود 160W + 160W برای 4Ω با توان مجموع 320W
- در 50V: حدود 160W + 160W برای 8Ω با توان مجموع 320W
- در 50V: حدود 300W + 300W برای 4Ω با توان مجموع 600W
توان خروجی ساب‌ووفر
- در 24V: حدود 30W برای 8Ω
- در 24V: حدود 70–150W برای 4Ω
- در 24V: حدود 150W برای 2Ω
- در 36V: حدود 80W برای 8Ω
- در 36V: حدود 160W برای 4Ω
- در 36V: تا حدود 320W برای 2Ω
- در 50V: حدود 160W برای 8Ω
- در 50V: حدود 300W برای 4Ω
- در 50V: حدود 600W برای 2Ω
اتصالات ماژول
-
DC IN (+): اتصال مثبت منبع تغذیه DC -
DC IN (-): اتصال منفی منبع تغذیه DC -
L+ / L-: خروجی بلندگوی کانال چپ -
R+ / R-: خروجی بلندگوی کانال راست -
S+ / S-: خروجی ساب‌ووفر -
AUX IN: دریافت سیگنال صوتی از ورودی آنالوگ -
USB: اتصال فلش USB برای پخش فایل‌های صوتی -
Bluetooth: دریافت بی‌سیم موسیقی از تلفن همراه و دستگاه‌های سازگار
عملکرد ماژول
این ماژول سیگنال صوتی دریافتی را تقویت کرده و در سه مسیر مجزا به بلندگوها ارسال می‌کند.
کانال چپ (L): پخش صدای سمت چپ سیستم استریو.
کانال راست (R): پخش صدای سمت راست سیستم استریو.
کانال ساب‌ووفر (SUB): تقویت و پخش فرکانس‌های پایین برای ایجاد صدای بم و عمیق‌تر.
تراشه‌های TPA3255 با بهره‌گیری از فناوری تقویت کلاس D بازده بالایی ارائه می‌دهند.
بخش ورودی نیز امکان دریافت موسیقی از Bluetooth، AUX و فلش USB را فراهم می‌کند.
کنترل‌های صدا
-
VOL: تنظیم حجم صدای کلی -
L&R VOL: تنظیم سطح صدای کانال‌های چپ و راست -
SUB VOL: تنظیم حجم صدای ساب‌ووفر -
BASS: تنظیم صدای بم کانال‌های چپ و راست -
L&R TREBLE: تنظیم فرکانس‌های بالا در کانال‌های استریو -
SUB-FREQ: تنظیم فرکانس برش یا محدوده فرکانسی ساب‌ووفر
حفاظت‌ها
- مدیریت حرارت: هیت‌سینک و فن داخلی به کاهش دمای قطعات هنگام کار کمک می‌کنند
- جلوگیری از اتصال کوتاه خروجی: سیم‌ها و ترمینال‌های بلندگو باید عایق‌کاری مناسب داشته باشند و از تماس اتفاقی آن‌ها جلوگیری شود
- محدوده تغذیه: ولتاژ ورودی باید در محدوده 19–51V DC باشد
- تهویه مناسب: هنگام استفاده در توان بالا، مسیر ورود و خروج هوا نباید مسدود شود
- حفاظت در برابر اتصال معکوس تغذیه
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر اضافه‌جریان
- حفاظت در برابر افزایش بیش از حد دما
- حفاظت در برابر اضافه‌ولتاژ
کاربردها
- ساخت سیستم صوتی خانگی 2.1 کاناله
- راه‌اندازی دو بلندگوی استریو به همراه ساب‌ووفر
- ارتقای سیستم‌های صوتی سفارشی
- ساخت اسپیکرهای بلوتوثی پرقدرت
- استفاده در سیستم‌های پخش موسیقی و پروژه‌های صوتی
- ساخت سیستم صوتی با امکان تنظیم مستقل صدای بم و زیر
مزایا
- توان خروجی بالا برای راه‌اندازی سیستم‌های صوتی قدرتمند
- بهره‌گیری از دو تراشه TPA3255
- پشتیبانی از ساختار 2.1 کاناله
- اتصال بی‌سیم از طریق Bluetooth
- پشتیبانی از ورودی AUX و پخش فایل صوتی از فلش USB
- امکان تنظیم جداگانه صدای ساب‌ووفر
- کنترل باس و تریبل برای تنظیم بهتر کیفیت صدا
- استفاده از هیت‌سینک و فن خنک‌کننده
- مناسب برای ساخت سیستم‌های صوتی سفارشی و ارتقای تجهیزات صوتی
نکات مهم نصب و استفاده
برای دستیابی به عملکرد مناسب، منبع تغذیه باید توان و جریان کافی داشته باشد و امپدانس بلندگوها با شرایط کاری ماژول مطابقت داشته باشد.
توان واقعی خروجی به ولتاژ، جریان منبع تغذیه، امپدانس بار و شرایط خنک‌کاری وابسته است.
این برد به منبع تغذیه DC نیاز دارد و نباید برق 220V AC مستقیماً به ورودی آن متصل شود.
پیش از اتصال بلندگوها و منبع تغذیه، قطبیت و نوشته‌های روی ترمینال‌ها را بررسی کنید.
در توان‌های بالا، مسیر گردش هوا و عملکرد فن را بررسی کرده و از مسدود شدن هیت‌سینک جلوگیری کنید.
- توان کلی
- 1200W
- نوع خروجی
- استریو
- ساب ووفر
- بله
- نوع تغذیه
- DC
- دارای بلوتوث
- بله
- ریموت
- خیر
- تعداد خروجی
- 3
