ماژول آمپلی فایر استریو بلوتوثی 100×2 وات مدل XY-AP100H
- توان کلی
- 200W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- بله
- ریموت
- خیر

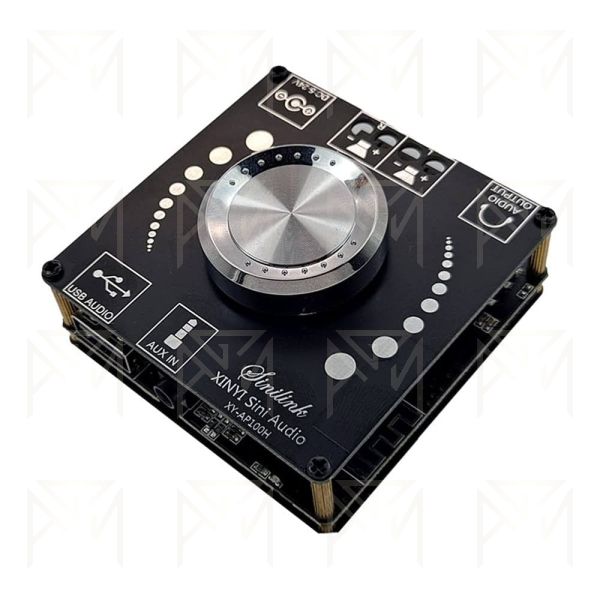

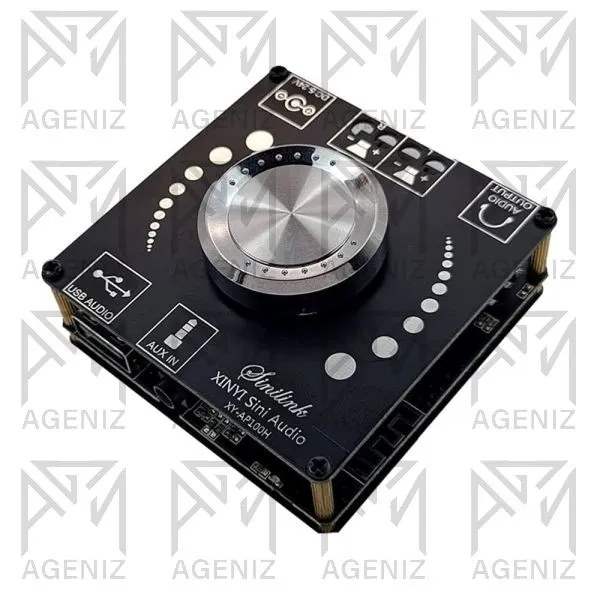

ماژول آمپلی فایر استریو بلوتوثی XY-AP100H با توان 2×100W
ماژول آمپلی فایر XY-AP100H یک آمپلی فایر دیجیتال استریو کلاس D با قابلیت Bluetooth 5.0 است که برای ساخت و ارتقای سیستم‌های صوتی طراحی شده است.
این ماژول با استفاده از آی‌سی TPA3116D2 توانایی تقویت دو کانال صوتی را دارد و در شرایط مناسب می‌تواند تا 100W توان خروجی برای هر کانال ارائه دهد.
ورودی‌های Bluetooth، AUX، فلش USB و USB Sound Card امکان اتصال منابع صوتی مختلف را فراهم می‌کنند.
همچنین کنترل ولوم به وسیله انکودر چرخشی و پشتیبانی از اپلیکیشن Sinilink استفاده از ماژول را در پروژه‌های صوتی ساده‌تر می‌کند.
مشخصات فنی ماژول XY-AP100H
- مدل: XY-AP100H
- نوع: آمپلی فایر دیجیتال کلاس D استریو
- آی‌سی اصلی: TPA3116D2
- تعداد کانال: 2 کانال استریو
- توان خروجی: 100W + 100W
- بلوتوث: Bluetooth 5.0
- برد ارتباط بلوتوث: حدود 15m در فضای بدون مانع
- ولتاژ تغذیه: 5–24V DC
- ولتاژ پیشنهادی برای عملکرد مناسب: 12V یا 24V
- جریان پیشنهادی: حدود 3–5A
- بلندگوهای پیشنهادی: 4–8Ω با توان حدود 20–200W
- توان خروجی در 12V: حدود 20W + 20W برای 8Ω و 40W + 40W برای 4Ω
- توان خروجی در 15V: حدود 35W + 35W برای 8Ω و 60W + 60W برای 4Ω
- توان خروجی در 19V: حدود 55W + 55W برای 8Ω و 80W + 80W برای 4Ω
- توان خروجی در 24V: حدود 70W + 70W برای 8Ω و 100W + 100W برای 4Ω
- ورودی صوتی: Bluetooth، AUX، U Disk و USB Sound Card
- خروجی صوتی: خروجی بلندگوهای چپ و راست به همراه خروجی جک 3.5mm
- فیلتر خروجی: فیلتر صوتی LC
- کنترل صدا: انکودر چرخشی 360°
- ابعاد با قاب: حدود 20×60×60mm
عملکرد ماژول
سیگنال صوتی می‌تواند از طریق Bluetooth، ورودی AUX یا USB وارد ماژول شود.
پس از پردازش، مدار تقویت‌کننده دیجیتال سیگنال صوتی را برای دو کانال چپ و راست تقویت کرده و به خروجی بلندگو ارسال می‌کند.
انکودر چرخشی برای تنظیم حجم صدا استفاده می‌شود و امکان کنترل پخش، تنظیم صدا و برخی تنظیمات صوتی از طریق اپلیکیشن Sinilink نیز وجود دارد.
خروجی جک 3.5mm برای اتصال تجهیزات صوتی سازگار در نظر گرفته شده است.
اتصالات ماژول
-
DC IN +/-: مثبت و منفی تغذیه از طریق سوکت آداپتوری -
L+: خروجی مثبت کانال چپ -
L−: خروجی منفی کانال چپ -
R+: خروجی مثبت کانال راست -
R−: خروجی منفی کانال راست -
AUX IN: ورودی صدای آنالوگ -
AUX OUT: خروجی صدا برای آمپلی فایر یا اسپیکر اکتیو -
USB: پخش موسیقی یا ورودی صوتی USB -
Bluetooth: دریافت صدای بی‌سیم - ولوم روی برد: کنترل حجم صدا و کلید روشن / خاموش
حفاظت‌ها
- حفاظت در برابر اضافه‌جریان
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر افزایش دما
- حفاظت در برابر اضافه‌ولتاژ
- حفاظت در برابر کاهش ولتاژ
- تشخیص DC در خروجی
- حفاظت در برابر الکتریسیته ساکن
فیلتر LC خروجی
یکی از ویژگی‌های ماژول XY-AP100H بهره‌گیری از فیلتر LC در خروجی آمپلی فایر است.
این فیلتر از ترکیب سلف و خازن تشکیل شده و وظیفه آن کاهش مؤلفه‌های فرکانس بالای ناشی از سوئیچینگ در مدار کلاس D است.
فیلتر LC با تضعیف این مؤلفه‌ها، به کاهش نویز فرکانس بالا و بهبود سیگنال خروجی کمک می‌کند و امکان انتقال مناسب‌تر سیگنال صوتی به بلندگوها را فراهم می‌سازد.
کاربردها
- ساخت اسپیکر بلوتوثی پرقدرت
- ساخت سیستم صوتی استریو
- ارتقای اسپیکرهای معمولی به اسپیکر بلوتوثی
- استفاده در سیستم‌های صوتی خانگی
- ساخت سیستم صوتی قابل حمل
- استفاده در پروژه‌های آموزشی و نمونه‌سازی
- ساخت تجهیزات صوتی سفارشی با ورودی Bluetooth و AUX
مزایا
- توان خروجی بالا تا 100W + 100W در شرایط مناسب
- پشتیبانی از Bluetooth 5.0
- دارای ورودی‌های Bluetooth، AUX و USB
- قابلیت پخش از USB Sound Card
- دارای فیلتر صوتی LC در خروجی
- کنترل ولوم با انکودر چرخشی
- پشتیبانی از اپلیکیشن Sinilink
- ابعاد کوچک و مناسب برای نصب داخل باکس اسپیکر
نکات مهم هنگام استفاده
ولتاژ تغذیه نباید از 26V DC بیشتر شود.
برای دستیابی به توان‌های بالا، منبع تغذیه باید جریان کافی داشته باشد؛ کمبود جریان می‌تواند باعث افت صدا، قطع شدن یا عملکرد ناپایدار شود.
توان خروجی واقعی به ولتاژ تغذیه، امپدانس بلندگو و شرایط خنک‌کاری بستگی دارد.
از اتصال کوتاه خروجی بلندگوها جلوگیری کنید.
در توان بالا، استفاده از هیت‌سینک و تهویه مناسب ضروری است.
آنتن PCB را از سطوح فلزی و منابع نویز الکترومغناطیسی دور نگه دارید.
در صورت استفاده از بدنه فلزی، باید به مسیر آنتن و افت برد Bluetooth توجه شود.
برد را در معرض آب و رطوبت قرار ندهید.
نکات نصب
- برای تغذیه از منبع DC پایدار و دارای جریان کافی استفاده کنید.
- مثبت و منفی تغذیه را مطابق علامت‌گذاری روی برد متصل کنید.
- بلندگوهای چپ و راست را به خروجی‌های SPKR مربوط به خود متصل کنید.
- برای بلندگوهای پرقدرت از سیم با سطح مقطع مناسب استفاده کنید.
- هیت‌سینک را به‌درستی روی بخش قدرت نصب کرده و مسیر گردش هوا را باز نگه دارید.
- در صورت استفاده از USB، فلش را با فرمت FAT32 و ظرفیت سازگار با برد آماده کنید.
- کابل AUX را ترجیحاً از نوع شیلددار انتخاب کنید تا نویز صوتی کاهش یابد.
- پس از تکمیل سیم‌کشی، قطبیت تغذیه و اتصالات بلندگو را بررسی و سپس سیستم را روشن کنید.
