ماژول آمپلی فایر XY-AP15H | 2*25W | BT | VOL | AUX
- توان کلی
- 50W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- بله
- ریموت
- خیر

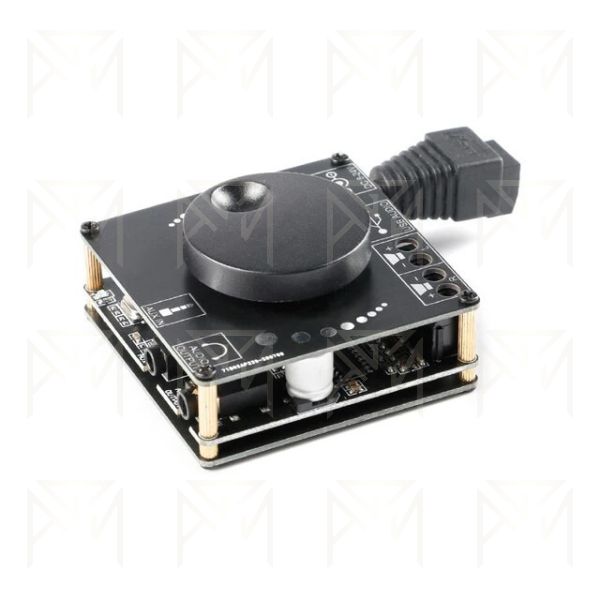

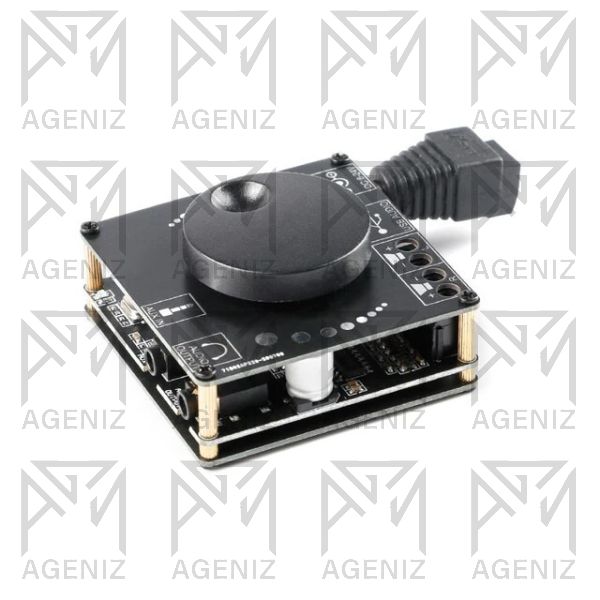

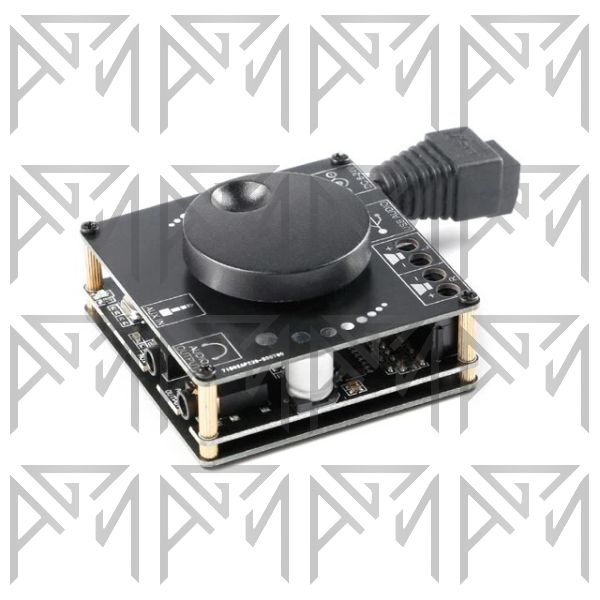

ماژول آمپلیفایر استریو بلوتوثی 2×20 وات مدل XY-AP15H
ماژول آمپلیفایر XY-AP15H یک برد تقویتکننده صوتی دیجیتال استریو با قابلیت بلوتوث است که برای تقویت سیگنال صوتی و راهاندازی مستقیم دو بلندگو طراحی شده است. این ماژول علاوه بر بلوتوث، از ورودی AUX، پخش فایل از فلش USB و حالت USB Sound Card برای کامپیوتر پشتیبانی میکند.
کنترل ولوم انکودری، خروجی استریو، فیلتر LC در بخش خروجی و امکان کنترل برخی تنظیمات صوتی از طریق اپلیکیشن Sinilink از دیگر امکانات این ماژول هستند.
مشخصات فنی
- مدل: XY-AP15H
- نوع آمپلیفایر: دیجیتال استریو بلوتوثی Class D
- تعداد کانال: 2 کانال چپ و راست
- ولتاژ تغذیه: 8 تا 24V DC
- جریان پیشنهادی منبع تغذیه: حدود 2 تا 4 آمپر، متناسب با توان مورد نیاز
- نسخه بلوتوث: Bluetooth 5.0
- برد انتقال بلوتوث: حدود 15 متر در فضای بدون مانع
- ورودیهای صوتی: Bluetooth، AUX، USB Flash Disk و USB Sound Card
- توان خروجی در 12V / 8Ω: 10W + 10W
- توان خروجی در 12V / 4Ω: 16W + 16W
- توان خروجی در 16V / 8Ω: 15W + 15W
- توان خروجی در 16V / 4Ω: 20W + 20W
- امپدانس بلندگوی قابل استفاده: 4 تا 16 اهم
نحوه عملکرد ماژول
پس از اتصال منبع تغذیه، ماژول XY-AP15H راهاندازی شده و آماده دریافت سیگنال صوتی میشود. در حالت بلوتوث، کاربر میتواند تلفن همراه یا سایر دستگاههای دارای Bluetooth را به ماژول متصل کرده و موسیقی را بهصورت بیسیم پخش کند.
علاوه بر بلوتوث، امکان دریافت صدای آنالوگ از طریق AUX و استفاده از درگاه Type-C برای پخش فایل یا عملکرد بهعنوان کارت صدای USB کامپیوتر وجود دارد. سیگنال صوتی پس از ورود به مدار Class D تقویت شده و به دو کانال مستقل چپ و راست منتقل میشود.
کنترل ولوم و عملکرد کلید
- چرخاندن انکودر: تنظیم حجم صدا
- فشار کوتاه: پخش یا توقف موسیقی
- فشار طولانی: روشن یا خاموش کردن ماژول
اتصالات ماژول XY-AP15H
- +: مثبت ورودی تغذیه
- DC GND / −: منفی ورودی تغذیه
- SPKL+: مثبت بلندگوی چپ
- SPKL−: منفی بلندگوی چپ
- SPKR+: مثبت بلندگوی راست
- SPKR−: منفی بلندگوی راست
- AUX IN: ورودی صدای آنالوگ
- AUDIO OUT: خروجی صوتی برای اتصال به آمپلیفایر یا تجهیزات صوتی دیگر
- Bluetooth: دریافت بیسیم صدای موبایل و سایر دستگاهها
- Type-C: برای USB Sound Card / U Disc
کاربردها
- ساخت اسپیکر بلوتوثی.
- ساخت سیستم صوتی رومیزی.
- تقویت صدای تلفن همراه و پخشکنندههای صوتی.
- پروژههای الکترونیکی و آموزشی.
- تجهیزات صوتی قابل حمل.
- استفاده بهعنوان کارت صدای USB.
- کنترل صدا و تنظیم اکولایزر از طریق اپلیکیشن Sinilink.
نکات مهم در استفاده
- توان 20W برای هر کانال مقدار اسمی است و در تمام ولتاژها و با هر بلندگویی قابل دستیابی نیست.
- برای دستیابی به توان بالاتر، ولتاژ و جریان منبع تغذیه باید متناسب با امپدانس بلندگو انتخاب شود.
- در بلندگوهای 8 اهم، توان خروجی نسبت به بار 4 اهم کمتر خواهد بود.
- منبع تغذیه ضعیف میتواند باعث افت ولتاژ، کاهش توان، اعوجاج صدا یا خاموش شدن حفاظتی ماژول شود.
- در توان بالا، خنککاری و انتقال مناسب حرارت اهمیت زیادی دارد.
- از اتصال کوتاه خروجیهای بلندگو جلوگیری کنید.
- منفی خروجی بلندگوها را به GND متصل نکنید.
- از اعمال ولتاژ تغذیه خارج از محدوده مجاز ماژول خودداری کنید.
- توان کلی
- 50W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- بله
- ریموت
- خیر
- تعداد خروجی
- 2
