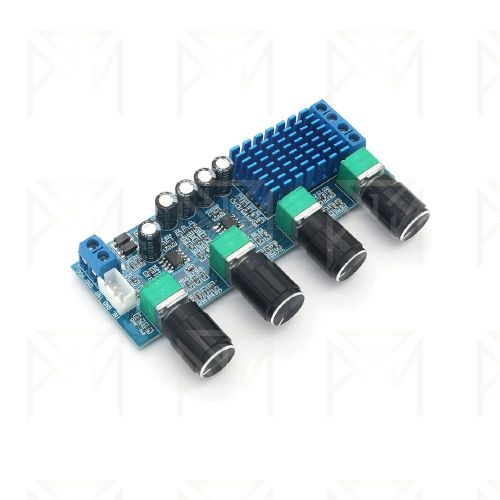

ماژول آمپلی فایر استریو XH-M577 یک برد تقویتکننده صوتی دیجیتال کلاس D است که بر پایه تراشه TPA3116D2 طراحی شده و برای ساخت سیستمهای صوتی خانگی، اسپیکرهای اکتیو و پروژههای صوتی کاربرد دارد.
این ماژول دارای دو کانال خروجی مستقل برای پخش صدای استریو است و به چهار ولوم تنظیم صدا و اکولایزر مجهز شده است.
این چهار ولوم امکان تنظیم بلندی صدا، فرکانسهای پایین (Bass)، فرکانسهای میانی (Mid) و فرکانسهای بالا (Treble) را فراهم میکنند.
+VCC / +DC: ورودی مثبت تغذیه GND / -DC: ورودی منفی تغذیه L-IN: ورودی صوتی کانال چپ R-IN: ورودی صوتی کانال راست GND: زمین سیگنال صوتی L+ / L−: خروجی بلندگوی کانال چپ R+ / R−: خروجی بلندگوی کانال راست ماژول XH-M577 سیگنال صوتی آنالوگ را از منابعی مانند خروجی AUX، تلفن همراه، رایانه، پخشکننده موسیقی یا گیرنده Bluetooth دریافت کرده و پس از تقویت، آن را به دو بلندگوی چپ و راست منتقل میکند.
فناوری کلاس D موجب بازدهی مناسب و کاهش اتلاف انرژی میشود.
این ماژول گیرنده Bluetooth داخلی ندارد؛ برای پخش بیسیم موسیقی باید یک گیرنده Bluetooth جداگانه به ورودی صوتی آن متصل شود.
Volume: تنظیم بلندی صدای خروجی Bass: افزایش یا کاهش فرکانسهای پایین و صدای بم Mid: تنظیم فرکانسهای میانی و وضوح بخش زیادی از صدای سازها و گفتار Treble: تنظیم فرکانسهای بالا و جزئیات صدای زیر
