ماژول آمپلی فایر XH-M543 | 2*120W
- توان کلی
- 240W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر

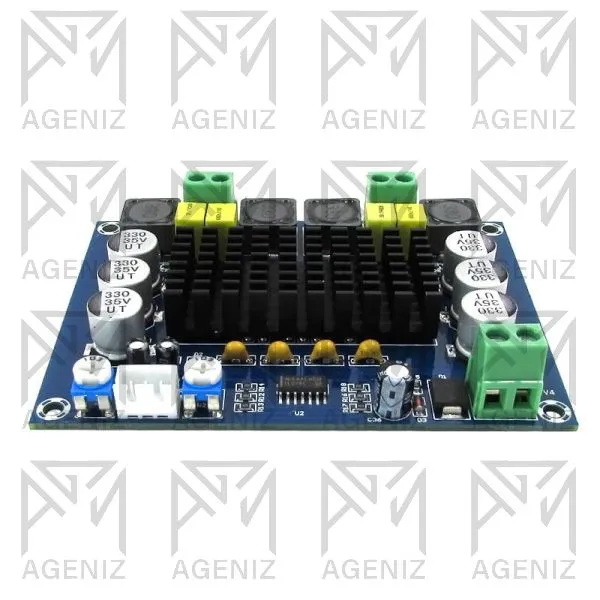

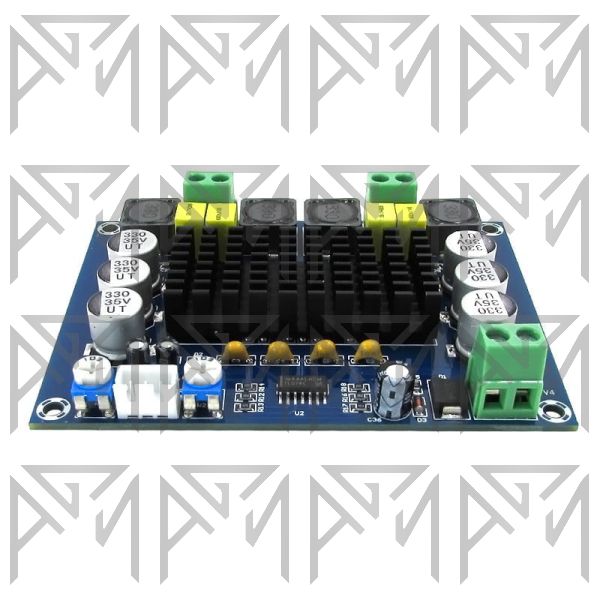

ماژول آمپلیفایر استریو 2×120 وات مدل XH-M543
ماژول آمپلیفایر XH-M543 یک برد تقویتکننده صوتی دیجیتال استریو Class D است که برای تقویت سیگنال صوتی و راهاندازی دو بلندگو طراحی شده است.
این ماژول بر پایه تراشه TPA3116D2 ساخته میشود و به دلیل راندمان بالا، ابعاد نسبتاً کوچک و تولید حرارت کمتر نسبت به بسیاری از آمپلیفایرهای کلاس AB، برای ساخت اسپیکر و سیستمهای صوتی خانگی مناسب است.
ماژول دارای دو کانال مستقل چپ و راست بوده و توان خروجی واقعی آن به ولتاژ تغذیه، جریان منبع، امپدانس بلندگو و شرایط کاری بستگی دارد.
مشخصات فنی
- مدل: XH-M543
- نوع آمپلیفایر: دیجیتال استریو Class D
- تراشه اصلی: TPA3116D2
- تعداد کانال: 2 کانال، چپ و راست
- ولتاژ تغذیه: حدود 12 - 24V DC
- جریان مورد نیاز: حدود 2 تا 5 آمپر
- توان خروجی اسمی: حدود 120W برای هر کانال در شرایط مناسب
- امپدانس بلندگو: 4 تا 8 اهم
- نوع خروجی: خروجی مجزای کانال چپ و راست
- خنککاری: هیتسینک
- ابعاد برد: حدود 92 × 68 × 17mm
عملکرد ماژول
پس از اتصال منبع تغذیه، مدار XH-M543 فعال شده و سیگنال صوتی از ورودیهای L و R وارد بخش تقویتکننده میشود.
تراشه TPA3116D2 سیگنال صوتی را با ساختار Class D تقویت کرده و آن را به دو کانال خروجی چپ و راست منتقل میکند. سپس سیگنال تقویتشده به بلندگوهای متصل به خروجی ارسال میشود.
ساختار Class D باعث میشود بخش قابل توجهی از انرژی ورودی به جای تبدیل شدن به گرما، به توان مفید صوتی تبدیل شود.
با وجود راندمان بالای مدار، در توانهای بالا همچنان دفع حرارت مناسب ضروری است. مقدار توان خروجی نیز به ولتاژ تغذیه، امپدانس بلندگو و شرایط واقعی بار وابسته است.
اتصالات ماژول XH-M543
- VCC / +: اتصال مثبت منبع تغذیه DC
- GND / −: اتصال منفی منبع تغذیه
- L-IN: ورودی صوتی کانال چپ
- R-IN: ورودی صوتی کانال راست
- GND: زمین سیگنال صوتی
- L+ / L−: خروجی بلندگوی کانال چپ
- R+ / R−: خروجی بلندگوی کانال راست
حفاظتهای مدار
تراشه TPA3116D2 دارای حفاظتهای داخلی برای کاهش احتمال آسیب در شرایط غیرعادی است.
- حفاظت در برابر اتصال کوتاه خروجی.
- حفاظت در برابر افزایش بیش از حد دما.
- حفاظت در برابر اضافهولتاژ.
- حفاظت در برابر افت ولتاژ.
این حفاظتها جایگزین نصب و سیمکشی صحیح نیستند. اتصال معکوس تغذیه، ولتاژ خارج از محدوده مجاز، اتصال اشتباه خروجیها، بار نامناسب یا خنککاری ضعیف همچنان میتواند موجب آسیب یا عملکرد ناپایدار شود.
در صورت افزایش بیش از حد دما، مدار ممکن است وارد حالت حفاظتی شده و به صورت موقت خروجی را قطع کند.
کاربردها
- ساخت اسپیکر استریو و سیستم صوتی.
- ساخت سیستم صوتی خانگی و رومیزی.
- تقویت صدای تلفن همراه، کامپیوتر و پخشکنندههای صوتی.
- ساخت بلندگوهای پرقدرت.
- پروژههای الکترونیکی و آموزشی.
- سیستمهای صوتی قابل حمل با منبع تغذیه مناسب.
نکات مهم در تغذیه و استفاده
- توان 120W برای هر کانال یک مقدار حداکثری و وابسته به شرایط آزمون است و نباید انتظار داشت برد در تمام ولتاژها، امپدانسها و شرایط کاری بهصورت دائمی 120 وات واقعی برای هر کانال ارائه کند.
- برای دستیابی به توان بالاتر، منبع تغذیه باید ولتاژ و جریان کافی داشته باشد.
- منبع تغذیه ضعیف میتواند موجب افت ولتاژ، کاهش توان خروجی، اعوجاج صدا یا فعال شدن مدار حفاظتی شود.
- در توانهای بالا، خنککاری مناسب و عملکرد صحیح هیتسینک اهمیت زیادی دارد.
- از اتصال کوتاه خروجیهای بلندگو خودداری کنید.
- خروجی منفی بلندگوها را به GND متصل نکنید.
- از اعمال ولتاژ خارج از محدوده مجاز ماژول خودداری کنید.
- کیفیت صدای نهایی علاوه بر آمپلیفایر، به کیفیت منبع صوتی، بلندگو، سیمکشی، منبع تغذیه و میزان اعوجاج قابل قبول نیز وابسته است.
