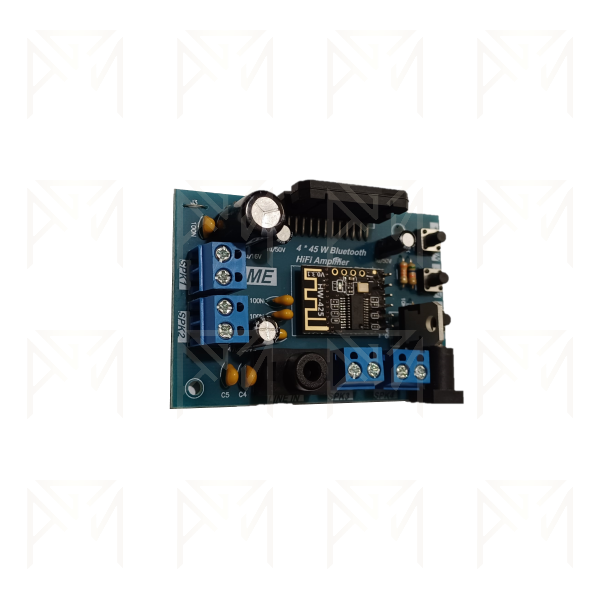

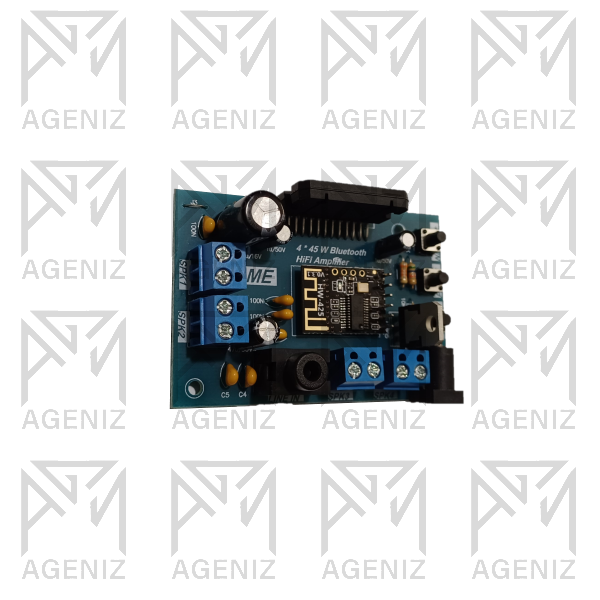

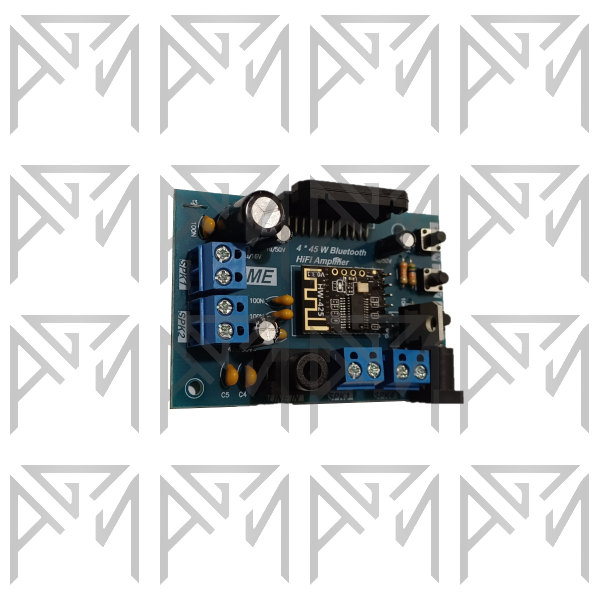

ماژول امپلی فایر چهار کاناله 45×4وات مدل 7388
- ماژول آمپلیفایر TDA7388 بلوتوث
- ولتاژ ورودی 12 الی 16 ولت
- بدون هیتسینک
- ورودی AUX
- خروجی 4x45W
- ابعاد 74x49 میلیمتر
- توان کلی
- 180W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- بله
- ریموت
- خیر
ماژول امپلی فایر چهار کاناله 45×4وات مدل 7388
ماژول آمپلی فایر 7388 یک برد تقویت‌کننده صوتی چندمنظوره است که برای ساخت و ارتقای سیستم‌های صوتی، اسپیکرهای خانگی و قابل حمل و تجهیزات صوتی خودرو استفاده می‌شود.
هسته اصلی این ماژول تراشه TDA7388 است؛ این تراشه یک تقویت‌کننده صوتی کلاس AB چهارکاناله با خروجی پل BTL بوده و برای کاربردهای صوتی، به‌خصوص سیستم‌های صوتی خودرو طراحی شده است.
مشخصات فنی ماژول آمپلی فایر TDA7388
- مدل / تراشه تقویت‌کننده: TDA7388
- نوع تقویت‌کننده: کلاس AB
- تعداد کانال: 4 کانال
- ساختار خروجی: BTL یا Bridge-Tied Load
- توان اسمی تراشه: حداکثر 4×45W روی 4Ω
- گین داخلی: حدود 26dB
- امپدانس بار مرجع: 4Ω
- ولتاژ کاری اسمی: حدود 14.4V (12ولت پیشنهادی)
- ولتاژ پیشنهادی: 12V
- حداکثر ولتاژ کاری مطلق تراشه: 18V
- جریان مصرفی: حدود 3 تا 6A
- ورودی صوتی: AUX
- خروجی: چهار کانال بلندگو
- پکیج تراشه: Flexiwatt-25
- حفاظت‌ها: حفاظت در برابر اتصال کوتاه خروجی به زمین، اتصال کوتاه خروجی به تغذیه و اتصال کوتاه در بار
عملکرد ماژول
سیگنال صوتی ابتدا توسط بخش ورودی صوت دریافت شده و سپس به بخش تقویت‌کننده TDA7388 منتقل می‌شود. پس از تقویت، سیگنال صوتی به چهار خروجی بلندگو ارسال می‌شود.
تراشه TDA7388 از ساختار چهارکاناله کلاس AB استفاده می‌کند و برای هر کانال دارای خروجی پل BTL است. این ساختار امکان تولید توان مناسب با منبع تغذیه 12 تا 14.4V را فراهم می‌کند.
این تراشه همچنین دارای قابلیت‌های Mute و Standby برای کنترل وضعیت تقویت‌کننده است.
اتصالات ماژول
VCC: اتصال مثبت منبع تغذیه ماژولGND: اتصال منفی منبع تغذیه ماژولOUT1: خروجی بلندگوی کانال اولOUT2: خروجی بلندگوی کانال دومOUT3: خروجی بلندگوی کانال سومOUT4: خروجی بلندگوی کانال چهارمAUX: ورودی صوتی برای اتصال منبع صدا از طریق جک 3.5mm
کاربردها
- ساخت سیستم صوتی خانگی و کارگاهی
- ارتقای سیستم صوتی خودرو
- تقویت صدای سیستم‌های صوتی دارای خروجی Line
- استفاده در پروژه‌های آموزشی مربوط به تقویت‌کننده‌های صوتی
- ساخت یا تعمیر برخی تجهیزات صوتی خودرو و سیستم‌های پخش چندکاناله
مزایا
- تقویت‌کننده چهارکاناله با تراشه TDA7388
- توان خروجی بالا نسبت به اندازه و ساختار برد
- کلاس AB و مناسب برای سیستم‌های صوتی عمومی و خودرو
- دارای مدارهای حفاظتی داخلی در تراشه
- پشتیبانی از Mute و Standby
نکات مهم هنگام استفاده
توان 4×45W مشخصه حداکثری تراشه در شرایط مشخص است و نباید آن را به‌عنوان توان واقعی و پیوسته در نظر گرفت.
این ماژول برای توان‌های بالا به منبع تغذیه مناسب و سیم‌کشی صحیح نیاز دارد. جریان مصرفی با افزایش حجم صدا بیشتر می‌شود؛ بنابراین منبع تغذیه باید متناسب با تعداد کانال‌ها و توان موردنیاز انتخاب شود.
به دلیل استفاده از خروجی BTL، خروجی منفی کانال‌ها زمین مشترک نیست. اتصال خروجی‌ها به یکدیگر یا اتصال یکی از پایه‌های خروجی بلندگو به GND می‌تواند باعث آسیب به ماژول شود.
هیتسینک بخش TDA7388 اهمیت زیادی دارد. در استفاده مداوم و توان بالا، تولید گرما طبیعی است و باید امکان دفع حرارت مناسب فراهم شود.
نکات نصب
- قبل از اتصال برق، ولتاژ موردنیاز برد را بررسی کرده و قطب مثبت و منفی تغذیه را دقیقاً مطابق علامت روی برد متصل کنید.
- هر بلندگو را فقط به دو ترمینال خروجی همان کانال متصل کنید و هیچ‌یک از پایه‌های خروجی BTL را به GND وصل نکنید.
- از بلندگوهای دارای امپدانس سازگار با برد استفاده کنید. امپدانس مرجع تراشه TDA7388 برابر 4Ω است.
- در صورت استفاده از بلندگو با امپدانس متفاوت، محدودیت‌های واقعی برد و شرایط خنک‌کاری را در نظر بگیرید.
- منبع تغذیه را نزدیک برد قرار داده و از سیم مناسب استفاده کنید تا افت ولتاژ و نویز کاهش یابد.
- در سیستم‌های صوتی خودرو، اتصال تغذیه باید با رعایت اصول سیم‌کشی و حفاظت مناسب انجام شود.
- هیتسینک را محکم و با امکان گردش هوا نصب کنید. در استفاده طولانی‌مدت و صدای زیاد، در صورت نیاز می‌توان از تهویه یا فن برای کنترل بهتر دما استفاده کرد.
- توان کلی
- 180W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- بله
- ریموت
- خیر
- تعداد خروجی
- 4
