ماژول آمپلی فایر XY-AP50H | 2*50W | VOL | AUX
- توان کلی
- 100W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر

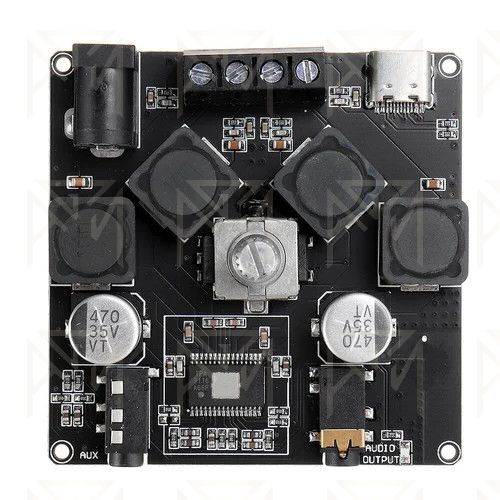

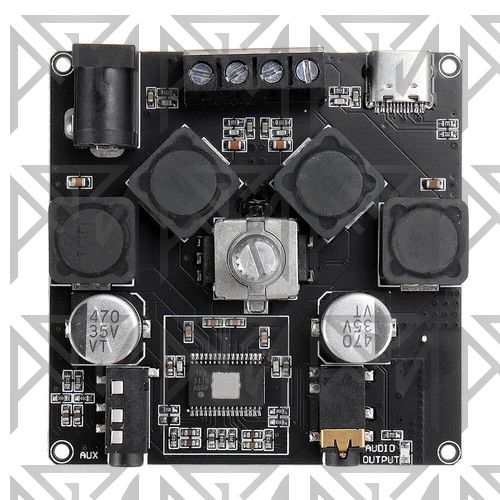

ماژول آمپلیفایر استریو بلوتوثی 2×50 وات مدل H50AP-XY
ماژول آمپلیفایر H50AP-XY یک برد آمپلیفایر دیجیتال استریو با قابلیت بلوتوث است که برای تقویت سیگنال صوتی و راهاندازی مستقیم دو بلندگو طراحی شده است. این ماژول بر پایه تراشه TPA3116D2 و ساختار تقویتکننده Class D کار میکند و علاوه بر Bluetooth، از ورودی AUX، پخش موسیقی از USB و USB Sound Card نیز پشتیبانی میکند.
وجود کنترل ولوم انکودری، فیلتر LC در خروجی، هیتسینک آلومینیومی و امکان کنترل برخی تنظیمات از طریق اپلیکیشن Sinilink، این ماژول را برای ساخت انواع سیستمهای صوتی استریو مناسب کرده است.
مشخصات فنی
- مدل: XY-AP50H
- نوع آمپلیفایر: دیجیتال Class D
- تراشه تقویتکننده: TPA3116D2
- تعداد کانال: 2 کانال استریو، چپ و راست
- ولتاژ تغذیه: حدود 5 تا 24 ولت DC
- جریان پیشنهادی منبع تغذیه: حدود 2 تا 5 آمپر متناسب با توان مورد نیاز
- نسخه بلوتوث: Bluetooth 5.0
- روشهای ورودی صدا: Bluetooth، AUX، USB Flash و USB Sound Card
- نوع خروجی: استریو با فیلتر LC
- توان خروجی در 12V و 8Ω: حدود 2×10 وات
- توان خروجی در 12V و 4Ω: حدود 2×20 وات
- توان خروجی در 18V و 8Ω: حدود 2×20 وات
- توان خروجی در 22V و 8Ω: حدود 2×30 وات
- توان خروجی در 18V و 4Ω: حدود 2×40 وات
- توان اسمی: حدود 2×50 وات در 21 ولت و بلندگوی 4 اهم
- بلندگوی سازگار: حدود 10 تا 100 وات با امپدانس 4 یا 8 اهم
- برد بلوتوث: بیش از 15 متر در فضای بدون مانع
- کنترل صدا: انکودر چرخشی با عملکرد کلیدی
- روش خنککاری: هیتسینک آلومینیومی
- روش اتصال: ترمینال پیچی
اتصالات ماژول
- DC 5–24V +: مثبت ورودی تغذیه
- DC GND / −: منفی ورودی تغذیه
- SPKL+: مثبت بلندگوی کانال چپ
- SPKL−: منفی بلندگوی کانال چپ
- SPKR+: مثبت بلندگوی کانال راست
- SPKR−: منفی بلندگوی کانال راست
- AUX IN: ورودی صدای آنالوگ
- AUDIO OUT: خروجی صوتی برای اتصال به آمپلیفایر یا تجهیزات صوتی دیگر
- USB AUDIO: اتصال به کامپیوتر بهعنوان کارت صدا و در برخی نسخهها پخش موسیقی از فلش USB
- Bluetooth: دریافت بیسیم صدا از موبایل و سایر دستگاههای سازگار
عملکرد ماژول آمپلیفایر
سیگنال صوتی پس از ورود از مسیر AUX، Bluetooth یا USB توسط مدار داخلی پردازش شده و سپس به تراشه TPA3116D2 منتقل میشود. این تراشه سیگنال را با ساختار Class D تقویت کرده و دو کانال مستقل چپ و راست را در اختیار بلندگوها قرار میدهد.
فیلتر LC بخش خروجی به شکلگیری مناسب سیگنال برای بلندگو کمک میکند. بلوتوث نسخه 5.0 امکان انتقال بیسیم موسیقی را فراهم کرده و طبق اطلاعات این مدل، برد ارتباطی آن در فضای بدون مانع بیش از 15 متر است.
کنترل صدا و امکانات
کنترل اصلی ماژول بهصورت انکودر چرخشی انجام میشود. با چرخاندن انکودر میتوان حجم صدا را تنظیم کرد و فشار دادن آن برای عملکردهایی مانند روشن و خاموش کردن یا پخش و توقف مورد استفاده قرار میگیرد.
در این نسخه، اپلیکیشن Sinilink نیز امکان کنترل و انتخاب برخی تنظیمات صوتی ماژول را فراهم میکند.
کاربردها
- ساخت اسپیکر بلوتوثی قدرتمند.
- ساخت اسپیکر استریو خانگی.
- تقویت صدای تلفن همراه و تبلت.
- پروژههای صوتی و الکترونیکی.
- ساخت اسپیکر قابل حمل.
- پخش موسیقی از فلش USB.
- ساخت سیستم صوتی با ورودی Bluetooth و AUX.
- پروژههای آموزشی و آزمایشگاهی الکترونیک.
نکات مهم در انتخاب منبع تغذیه و بلندگو
عدد 50 وات برای هر کانال یک توان اسمی و وابسته به شرایط کاری است و نباید انتظار داشت ماژول در تمام ولتاژها و با هر نوع بلندگو توان 50 وات واقعی در هر کانال ارائه کند. برای دستیابی به توان بالاتر، ولتاژ و جریان منبع تغذیه باید متناسب با امپدانس بلندگو انتخاب شود.
در بلندگوهای 8 اهم توان خروجی نسبت به بار 4 اهم کمتر خواهد بود. همچنین استفاده از منبع تغذیه ضعیف میتواند باعث افت ولتاژ، کاهش توان خروجی، ایجاد اعوجاج صدا یا فعال شدن حفاظت ماژول شود.
نکات استفاده و ایمنی
- از منبع تغذیه با ولتاژ و جریان متناسب با توان مورد نیاز استفاده کنید.
- در توانهای بالا، خنککاری مناسب و انتقال حرارت به هیتسینک اهمیت زیادی دارد.
- از اتصال کوتاه کردن خروجیهای بلندگو جلوگیری کنید.
- منفی خروجی بلندگوها را به GND متصل نکنید.
- از اعمال ولتاژ تغذیه خارج از محدوده مجاز ماژول خودداری کنید.
- توان واقعی خروجی به کیفیت منبع تغذیه، نوع بلندگو، منبع صوتی و میزان اعوجاج قابل قبول بستگی دارد.
