ماژول آمپلی فایر چهار کاناله بلوتوثی (USB/AUX) 4×45 وات مدل 7388
- توان کلی
- 180W
- نوع خروجی
- استریو
- ساب ووفر
- خیر
- نوع تغذیه
- DC
- دارای بلوتوث
- خیر
- ریموت
- خیر
ماژول آمپلی فایر چهار کاناله بلوتوثی (AUX/USB) مدل 7388 توان 45×4 وات

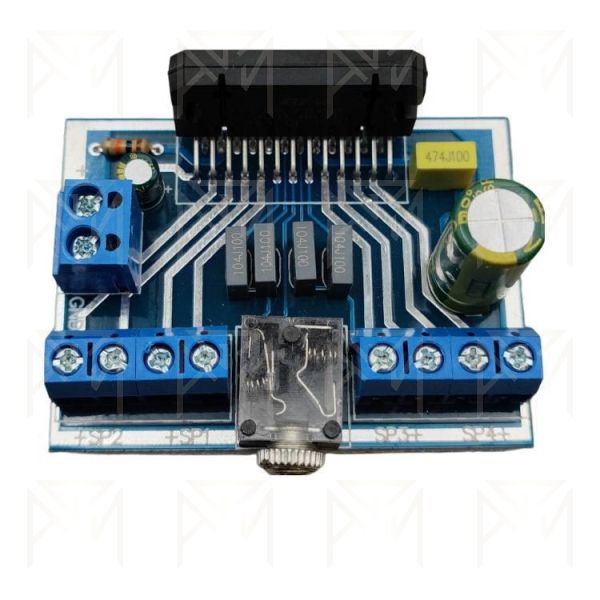

ماژول آمپلی فایر چهار کاناله مدل 7388 یک برد تقویتکننده صوتی چندمنظوره است که برای ساخت و ارتقای سیستمهای صوتی، اسپیکرهای خانگی و قابل حمل و تجهیزات صوتی خودرو مورد استفاده قرار میگیرد.
هسته اصلی این ماژول تراشه TDA7388 است؛ این تراشه یک تقویتکننده صوتی کلاس AB چهارکاناله با خروجی پل (BTL) است که برای کاربردهای صوتی و بهخصوص سیستمهای صوتی خودرو طراحی شده است.
این ماژول مجهز به دیکودر صوتی بوده و علاوه بر تقویت صدا، امکان پخش موسیقی از طریق Bluetooth، USB و AUX را نیز فراهم میکند.
مشخصات فنی ماژول
- مدل/تراشه تقویتکننده: TDA7388
- نوع تقویتکننده: کلاس AB
- تعداد کانال: 4 کانال
- ساختار خروجی: BTL یا Bridge-Tied Load
- توان اسمی تراشه: حداکثر 45×4 وات روی 4 اهم
- گین داخلی: حدود 26 دسیبل
- امپدانس بار مرجع: 4 اهم
- ولتاژ کاری اسمی: حدود 14.4 ولت (12 ولت پیشنهادی)
- حداکثر ولتاژ کاری مطلق تراشه: 18 ولت
- جریان مصرفی: حدود 3 تا 6 آمپر
- ورودیها: دارای دیکودر Bluetooth، USB و AUX
- خروجی: چهار کانال بلندگو
- اتصال بیسیم: Bluetooth
- پخش حافظه: USB
- پکیج تراشه: Flexiwatt 25
- حفاظتها: حفاظت در برابر اتصال کوتاه خروجی به زمین، اتصال کوتاه خروجی به تغذیه و اتصال کوتاه در بار
عملکرد ماژول
سیگنال صوتی ابتدا توسط بخش پخشکننده یا دیکودر ماژول از طریق Bluetooth، فلش USB یا ورودی AUX دریافت میشود. سپس سیگنال به بخش تقویتکنندهTDA7388 منتقل شده و پس از تقویت، به چهار خروجی بلندگو ارسال میشود.
در حالت Bluetooth، تلفن همراه یا دستگاه سازگار به ماژول متصل شده و موسیقی بهصورت بیسیم پخش میشود. در حالت USB نیز فایلهای صوتی موجود روی فلش توسط بخش دیکودر خوانده شده و برای تقویت به مدار آمپلیفایر ارسال میشوند.
تراشه TDA7388 از ساختار چهارکاناله کلاس AB استفاده میکند و برای هر کانال دارای خروجی پل است. این ساختار امکان تولید توان مناسب از منبع تغذیه 12 تا 14.4 ولت را فراهم میکند.
تراشه همچنین دارای عملکردهای Standby و Mute برای کنترل وضعیت تقویتکننده است.
اتصالات ماژول
VCC: ورودی مثبت تغذیه ماژول برای اتصال به قطب مثبت منبع تغذیهGND: ورودی منفی تغذیه ماژول برای اتصال به قطب منفی منبع تغذیهOUT1: خروجی کانال اول برای اتصال بلندگوی شماره یکOUT2: خروجی کانال دوم برای اتصال بلندگوی شماره دوOUT3: خروجی کانال سوم برای اتصال بلندگوی شماره سهOUT4: خروجی کانال چهارم برای اتصال بلندگوی شماره چهارUSB: اتصال فلش مموری برای پخش فایلهای صوتی ذخیرهشدهBluetooth: اتصال بیسیم تلفن همراه و سایر دستگاههای سازگار برای پخش موسیقیAUX: ورودی صوتی برای اتصال منبع پخش از طریق جک 3.5 میلیمتری AUX- دکمهها: کنترل آهنگ قبلی و بعدی و پخش یا توقف موسیقی
کاربردها
- ساخت اسپیکر بلوتوثی چهارکاناله
- ساخت سیستم صوتی خانگی و کارگاهی
- ارتقای سیستم صوتی خودرو
- ساخت اسپیکر قابل حمل با ورودی Bluetooth و USB
- تقویت صدای سیستمهای صوتی دارای خروجی Line
- استفاده در پروژههای آموزشی مربوط به تقویتکنندههای صوتی
- ساخت یا تعمیر برخی تجهیزات صوتی خودرو و سیستمهای پخش چندکاناله
مزایا
- تقویتکننده چهارکاناله با تراشه TDA7388
- امکان پخش موسیقی از فلش USB
- پشتیبانی از اتصال Bluetooth و ورودی AUX
- توان خروجی بالا نسبت به اندازه و ساختار برد
- کلاس AB و مناسب برای سیستمهای صوتی عمومی و خودرو
- دارای مدارهای حفاظتی داخلی در تراشه
- پشتیبانی از عملکردهای Mute و Standby
نکات مهم هنگام استفاده
توان 45×4 وات مشخصه حداکثری تراشه در شرایط مشخص است و نباید آن را بهعنوان توان واقعی و پیوسته در تمام شرایط در نظر گرفت.
این ماژول برای توانهای بالا به منبع تغذیه مناسب و سیمکشی صحیح نیاز دارد. جریان مصرفی میتواند هنگام افزایش حجم صدا زیاد شود؛ بنابراین منبع تغذیه باید متناسب با تعداد کانالها و توان موردنیاز انتخاب شود.
به دلیل ساختار خروجی BTL، خروجی منفی کانالها زمین مشترک نیستند. اتصال اشتباه خروجیها به یکدیگر یا اتصال یکی از خروجیها به GND میتواند باعث آسیب شود.
هیتسینک بخش TDA7388 اهمیت زیادی دارد. در استفاده مداوم و توان بالا، تولید گرما طبیعی است و باید امکان دفع حرارت مناسب فراهم شود.
نکات نصب
- قبل از اتصال برق، ولتاژ موردنیاز برد را بررسی کرده و قطب مثبت و منفی تغذیه را دقیقاً مطابق علامت روی برد متصل کنید.
- برای خروجیهای بلندگو، هر بلندگو را فقط به دو ترمینال خروجی همان کانال متصل کنید و هیچکدام از پایههای خروجی BTL را به GND وصل نکنید.
- از بلندگوهای دارای امپدانس سازگار با برد استفاده کنید. مشخصات تراشه TDA7388 در حالت مرجع 4 اهم است.
- در صورت استفاده از امپدانس متفاوت، محدودیتهای واقعی برد و شرایط خنککاری را در نظر بگیرید.
- منبع تغذیه را نزدیک برد قرار داده و از سیم مناسب استفاده کنید تا افت ولتاژ و نویز کاهش یابد.
- در سیستمهای صوتی خودرو، اتصال تغذیه باید با رعایت اصول سیمکشی و حفاظت مناسب انجام شود.
- هیتسینک را بهصورت محکم و با امکان گردش هوای مناسب نصب کنید. در استفاده طولانیمدت و صدای زیاد، در صورت نیاز از تهویه یا فن استفاده کنید.
- پس از نصب، ابتدا با حجم صدای پایین عملکرد چهار کانال، Bluetooth و USB را آزمایش کرده و سپس بهتدریج میزان صدا را افزایش دهید.
