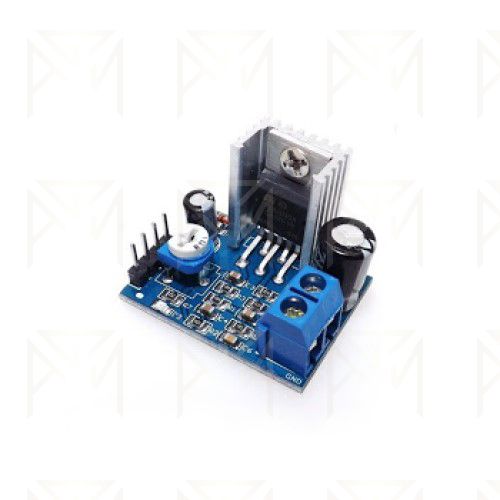

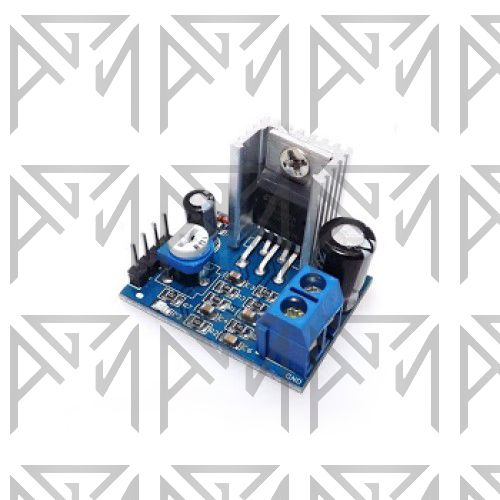

ماژول آمپلی فایر TDA2030 | 18W | MONO
ماژول آمپلی فایر مونو 18 وات مبتنی بر آیسی TDA2030A یک مدار تقویتکننده صوتی کلاس AB برای تقویت سیگنالهای صوتی و راهاندازی یک بلندگوی تککاناله است.
این ماژول به دلیل مدار ساده، کیفیت صوت مناسب، جریان خروجی بالا و وجود حفاظت داخلی در آیسی، برای پروژههای صوتی، تعمیر تجهیزات و ساخت سیستمهای صوتی کوچک کاربرد دارد.
سیگنال صوتی کمقدرت ابتدا وارد طبقه ورودی تقویتکننده میشود. مدار فیدبک منفی مقدار بهره و پاسخ فرکانسی را تعیین میکند. سپس سیگنال تقویتشده به طبقه خروجی کلاس AB منتقل شده و توان لازم برای راهاندازی بلندگو تولید میشود.
TDA2030 یک تقویتکننده خطی کلاس AB است؛ بنابراین در مقایسه با آمپلیفایرهای سوئیچینگ مانند کلاس D، هنگام کار توان قابلتوجهی به گرما تبدیل میکند و استفاده از هیتسینک اهمیت زیادی دارد.
برای رسیدن به توان خروجی بالا، منبع تغذیه باید توان کافی داشته باشد و بلندگو نیز دارای امپدانس مناسب باشد.
افزایش ولتاژ تغذیه یا کاهش بیش از حد امپدانس بلندگو بدون توجه به محدودیتهای آیسی میتواند باعث افزایش شدید دما، اعوجاج یا آسیب شود.
VCC: ورودی تغذیه مثبت (ترمینال پیچی)GND: ورودی تغذیه منفی (ترمینال پیچی)IN: ورودی سیگنال صوتیGND: زمین ورودی سیگنال صوتیSP+: خروجی مثبت بلندگوSP-: خروجی منفی بلندگوعدد 18 وات را بهعنوان توان تضمینی در هر نوع تغذیه و با هر بلندگو در نظر نگیرید.
قبل از اتصال ولتاژ به مدار، قطبیت تغذیه را کنترل کنید.
از بلندگو با امپدانس پایینتر از مقدار مجاز طراحی استفاده نکنید.
خروجی بلندگو را به زمین یا یکدیگر اتصال کوتاه نکنید، حتی با وجود حفاظت داخلی.
در توانهای نزدیک به حداکثر، تهویه مناسب باعث کاهش دما و افزایش پایداری میشود.
منبع تغذیه باید توان جریاندهی کافی داشته باشد؛ افت ولتاژ منبع در زمان پیک صوت میتواند باعث افت توان و افزایش اعوجاج شود.
سیم ورودی صوت را از سیم خروجی بلندگو و سیمهای تغذیه پرجریان دور نگه دارید تا نویز کمتر شود.
