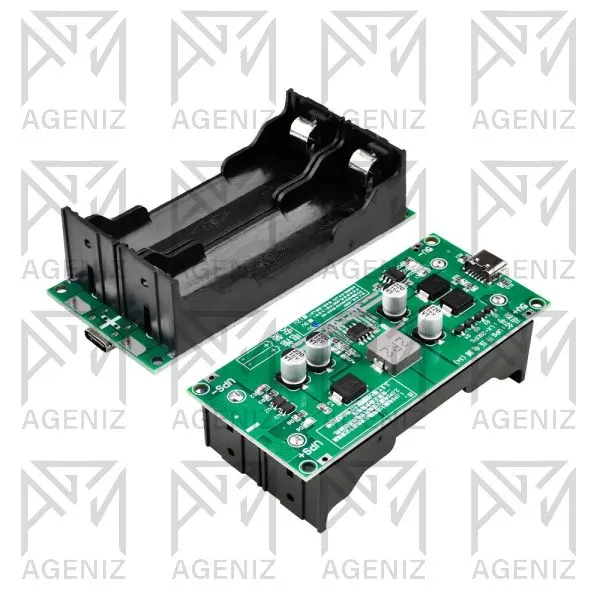

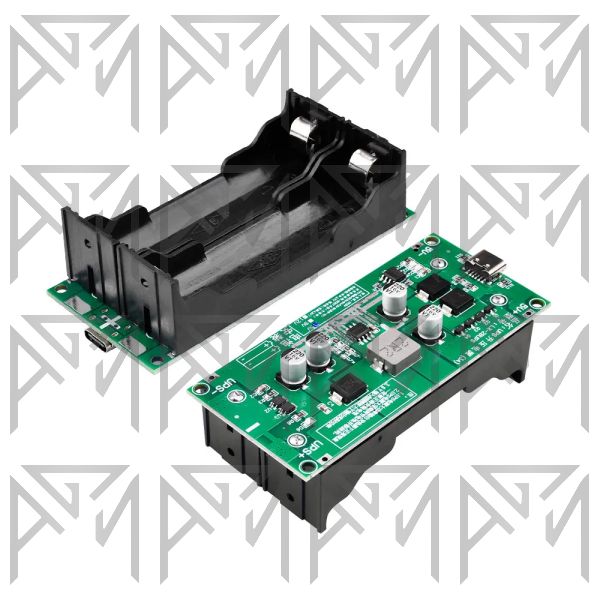

ماژول UPS مدل BUPS-2LX یک برد تغذیه بدون وقفه برای تأمین برق تجهیزات DC است که از دو باتری لیتیوم یون 18650 استفاده میکند.
این ماژول علاوه بر شارژ باتریها، وظیفه افزایش ولتاژ و سوئیچ خودکار بین منبع ورودی و باتری را انجام میدهد؛ بنابراین هنگام قطع منبع ورودی، تغذیه بار بدون نیاز به خاموش و روشن شدن مجدد ادامه پیدا میکند.
خروجی 12V این برد برای تجهیزاتی مانند روتر، مودم، دوربین، تجهیزات شبکه و سایر دستگاههای DC مناسب است.
در حالت عادی، ورودی 5V از طریق پورت Type-C هم بار متصل را تغذیه کرده و هم باتریهای 18650 را شارژ میکند.
بخش Boost، ولتاژ باتریها را به خروجی 12V تبدیل میکند. هنگام قطع منبع ورودی، مدار بهصورت خودکار تغذیه بار را از باتری ادامه میدهد.
پس از بازگشت ورودی 5V، تغذیه از منبع خارجی دوباره برقرار شده و فرآیند شارژ باتریها نیز ادامه پیدا میکند.
این عملکرد باعث میشود تجهیزاتی مانند مودم، روتر، دوربین و سایر تجهیزات DC هنگام قطع منبع اصلی، بدون نیاز به راهاندازی مجدد به کار خود ادامه دهند.
Type-C: ورودی تغذیه 5V و شارژ ماژول +5V: ورودی مثبت تغذیه 5V ماژول -5V: ورودی منفی تغذیه ماژول UPS+: خروجی مثبت 12V UPS-: خروجی منفی یا GND BAT+: اتصال مثبت باتری BAT-: اتصال منفی باتری باتریها باید با رعایت دقیق قطبیت در محفظه قرار گیرند و منبع تغذیه ورودی باید 5V و دارای جریان کافی برای تغذیه بار و شارژ باتریها باشد.
در نسخه 12V، جریان خروجی تا 3A و توان حدود 15W به شرایط کاری برد وابسته است.
برای استفاده در توانهای بالا، منبع ورودی 5V باید جریان کافی برای تغذیه بار و شارژ باتریها فراهم کند.
فقط از باتریهای Li-ion 18650 سالم و همسان استفاده کرده و باتریها را با قطبیت صحیح در محفظه قرار دهید.
از باتری آسیبدیده، متورم یا باتریهایی با ظرفیت و وضعیت نامشابه استفاده نکنید.
توان مصرفی بار نباید از محدوده مجاز ماژول بیشتر شود.
در بارهای سنگین، گرم شدن مدار طبیعی است اما باید تهویه مناسب برای برد فراهم شود.
از اتصال کوتاه کردن خروجی خودداری کنید.
قبل از اتصال تجهیزات حساس، ولتاژ خروجی 12V را بررسی کنید.
