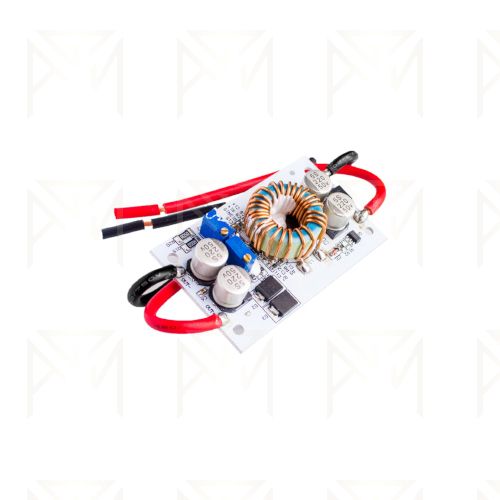

ماژول افزاینده DC-DC 250W 10A

8.5-40V TO 12-50V
‎۲۳۰,۰۰۰ تومان
ماژول افزاینده DC-DC 250W 10A
موجود
کد کالا
10100011737
تخفیف‌های پله‌ای آگنیز

تخفیف‌های پله‌ای آگنیز!

  • ۱% تخفیف
    ۲۲۷,۱۵۰ تومان
  • +۱۰
    ۲% تخفیف
    ۲۲۴,۳۰۰ تومان
  • +۳۰
    ۳% تخفیف
    ۲۲۲,۰۰۰ تومان
خرید اقساطی اسنپ پی
هر قسط با اسنپ‌پی: ۵۷,۵۰۰ تومان
۴ قسط ماهانه بدون سود، چک و ضامن.

ماژول مبدل افزاینده ولتاژ 250W

ماژول Boost Converter 250W (مبدل افزاینده DC–DC) از پرکاربردترین گزینه‌ها برای افزایش ولتاژ DC از سطح پایین‌تر به سطح بالاتر است. این ماژول در سیستم‌هایی با ورودی کم‌ولتاژ (مثل باتری 12V) و نیاز به خروجی‌های بالاتر (مانند 24V، 36V یا 48V) بسیار کاربردی است.

یادآوری:  مبدلِ افزاینده فقط ولتاژ را بالا می‌برد و خروجی همواره از ورودی بیشتر است؛ پیش از اتصال به بار، ولتاژ خروجی را با مولتی‌متر تنظیم و بررسی کنید.

ترمینال‌های ورودی و خروجی

  • VIN / -VIN+:   ورودی مثبت و منفی برای اتصال منبع تغذیه/باتری
  • VOUT / -VOUT+:   خروجی مثبت و منفی برای اتصال به بار (لامپ، موتور، ماژول دیگر و ...)

نکات ایمنی در استفاده

  • به جریان ورودی و توان قابل‌ارائهٔ منبع تغذیه توجه کنید.
  • در استفادهٔ بلندمدت، تهویه و خنک‌کاری ماژول را بررسی کنید.
  • خروجی را قبل از اتصال بار تنظیم کنید تا از محدودهٔ مجاز تجهیزات فراتر نرود.

کاربردها

  • شارژر باتری‌های ولتاژ بالا
  • راه‌اندازی موتورهای DC در خودرو و ربات
  • سیستم‌های روشنایی LED ولتاژ بالا
  • سیستم‌های صوتی خودرو
  • پروژه‌های خورشیدی (افزایش ولتاژ پنل)

نحوهٔ عملکرد بوست

  • سوئیچ (مانند MOSFET) با فرکانس بالا قطع و وصل می‌شود.
  • انرژی در سلف (Inductor) ذخیره می‌گردد.
  • با باز شدن سوئیچ، انرژی ذخیره‌شده به خروجی منتقل و به ولتاژ اضافه می‌شود.
  • دیود جریان را به سمت خروجی هدایت و خازن خروجی، ولتاژ را صاف می‌کند.
  • نتیجه: ولتاژ خروجی همیشه بالاتر از ورودی است.

مشخصات

  • ولتاژ ورودی (Input):   10V–36V DC
  • ولتاژ خروجی (Output):   قابل‌تنظیم از 12V–48V DC
  • حداکثر جریان خروجی:   تا 6A (بسته به ولتاژ)
  • حداکثر توان خروجی:   250W
  • راندمان:   حدود 90%–95%
  • محافظ حرارتی:   دارد
  • خنک‌کاری:   ندارد (پیشنهاد: هیت‌سینک/فن اضافه شود)
  • تنظیم ولتاژ خروجی:   با پتانسیومتر (پیچ تنظیم)
