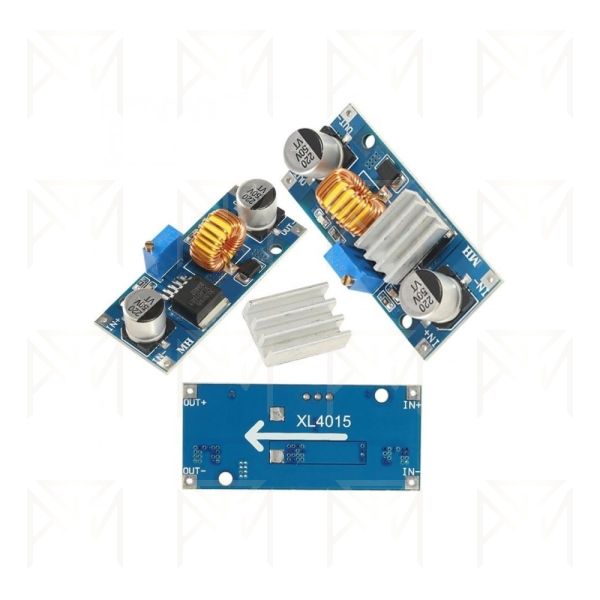

ماژول کاهنده ولتاژ DC-DC قابل تنظیم XL4015 5A
معرفی ماژول کاهنده XL4015
ماژول XL-4015 یک مبدل DC-DC کاهنده یا Buck Converter است که برای تبدیل ولتاژ مستقیم DC بالاتر به ولتاژ مستقیم پایینتر و قابل تنظیم استفاده میشود. این ماژول بر پایه آیسی XL4015 ساخته شده و در کاربردهایی مانند تبدیل 24 ولت به 12 ولت یا 12 ولت به 5 ولت قابل استفاده است.
مشخصات فنی
- مدل: XL-4015 5A
- آیسی: XL4015
- نوع: مبدل DC-DC کاهنده Step-Down / Buck
- ولتاژ ورودی آیسی: 8 تا 36 ولت DC
- محدوده خروجی آیسی: 1.25 تا 32 ولت DC
- جریان خروجی اسمی: تا 5 آمپر
- فرکانس سوئیچینگ: 180 کیلوهرتز
- افت ولتاژ حداقل آیسی: حدود 0.3 ولت
- راندمان آیسی: تا حدود 96 درصد
- مرجع فیدبک: 1.25 ولت
- حفاظت حرارتی: دارد
- محدودکننده جریان: دارد
- حفاظت اتصال کوتاه خروجی: دارد
- تنظیم ولتاژ: توسط پتانسیومتر
جریان و توان خروجی XL4015
عدد 5A مربوط به حداکثر جریان سوئیچینگ آیسی است و نباید مستقیماً به معنی خروجی 5 آمپر باشد. توان واقعی تابع ولتاژ ورودی، خروجی، جریان بار، راندمان، سلف، دیود، خازنها و خنککاری است.
برای نمونه، خروجی 12 ولت و 5 آمپر برابر 60 وات است. خروجی 5 ولت و 5 آمپر برابر 25 وات است. هرچه اختلاف ولتاژ ورودی و خروجی و جریان بیشتر شود، نیاز به دفع حرارت اهمیت بیشتری پیدا میکند.
اتصالات ماژول XL4015
- IN+ مثبت منبع تغذیه DC
- IN- منفی منبع تغذیه DC
- OUT+ مثبت خروجی ماژول
- OUT- منفی خروجی ماژول
این مبدل از نوع غیرایزوله است و منفی ورودی و خروجی از نظر الکتریکی جدا نیستند.
نحوه عملکرد ماژول کاهنده XL4015
XL4015 یک مبدل سوئیچینگ Buck است. آیسی با سوئیچکردن سریع توان، انرژی را به سلف منتقل میکند و سلف، دیود شاتکی و خازن خروجی انرژی را به یک ولتاژ DC پایینتر و پایدار تبدیل میکنند.
فرکانس سوئیچینگ XL4015 برابر 180 کیلوهرتز است. مدار فیدبک، ولتاژ خروجی را از طریق پایه FB اندازهگیری میکند و کنترل PWM را برای ثابت نگه داشتن خروجی تغییر میدهد. ولتاژ مرجع فیدبک 1.25 ولت است.
به دلیل سوئیچینگ بودن، تلفات حرارتی در مقایسه با رگولاتور خطی برای بسیاری از کاربردها کمتر است؛ با این حال در جریان و توان بالا همچنان مقدار قابل توجهی گرما تولید میشود.
کاربردهای ماژول کاهنده XL4015
- تبدیل 24 ولت به 12 ولت
- تبدیل 12 ولت به 5 ولت
- تغذیه میکروکنترلرها و بردهای الکترونیکی
- تغذیه سنسورها و نمایشگرها
- پروژههای آردوینو و رباتیک
- منابع تغذیه DC قابل تنظیم
- شارژ باتری در نسخههای CC/CV با تنظیمات صحیح
- راهاندازی LEDهای پرقدرت در نسخه دارای کنترل جریان
- تجهیزات قابل حمل و سیستمهای باتریمحور
- سیستمهای خورشیدی کوچک در بخش تبدیل DC
نکات و محدودیتهای استفاده از XL4015
- قطبیت IN+، IN-، OUT+ و OUT- را قبل از روشنکردن بررسی کنید. ابتدا بدون بار خروجی را تنظیم کنید.
- در جریانهای بالا از سیمهایی با سطح مقطع مناسب استفاده کنید. مسیر سیمکشی ورودی و خروجی را کوتاه نگه دارید تا افت ولتاژ و تلفات کاهش یابد.
- هیتسینک را به قطعات تولیدکننده گرما مانند آیسی و در صورت طراحی مناسب به قطعات مرتبط متصل کنید. در توان بالا استفاده از فن میتواند دمای کاری را کاهش دهد.
- ماژول را در محفظه بسته و بدون تهویه برای توان بالا نصب نکنید. از تماس PCB با بدنه فلزی یا اجسام رسانا جلوگیری کنید.
- اگر ماژول مرتب خاموش و روشن میشود، احتمال گرم شدن بیش از حد یا عبور جریان از حد مجاز وجود دارد.
