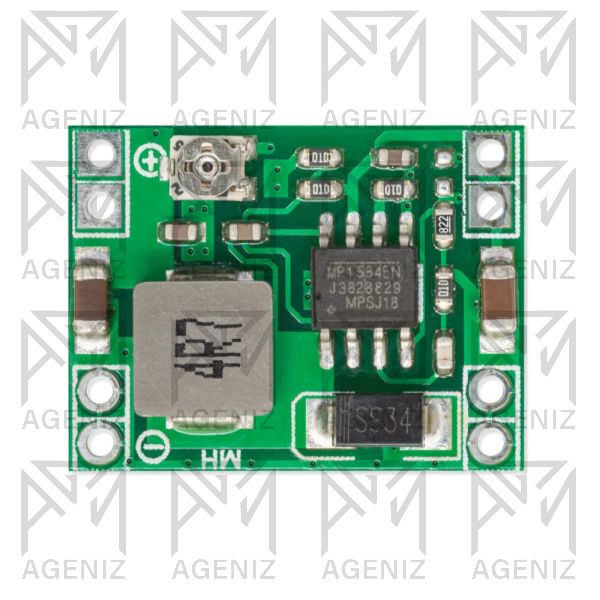

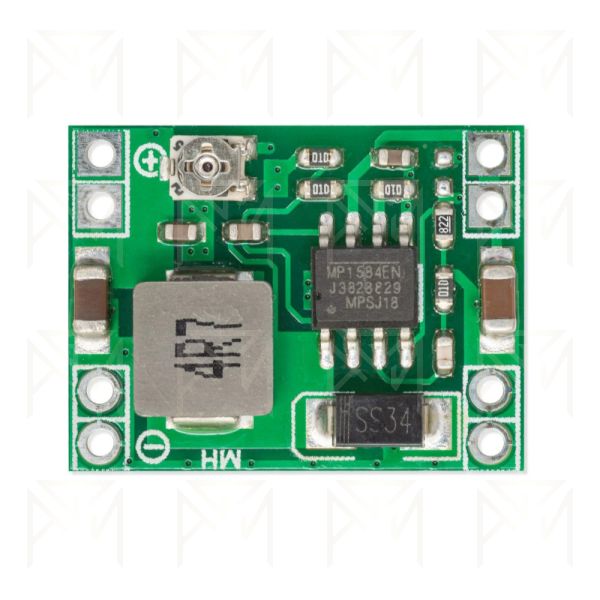

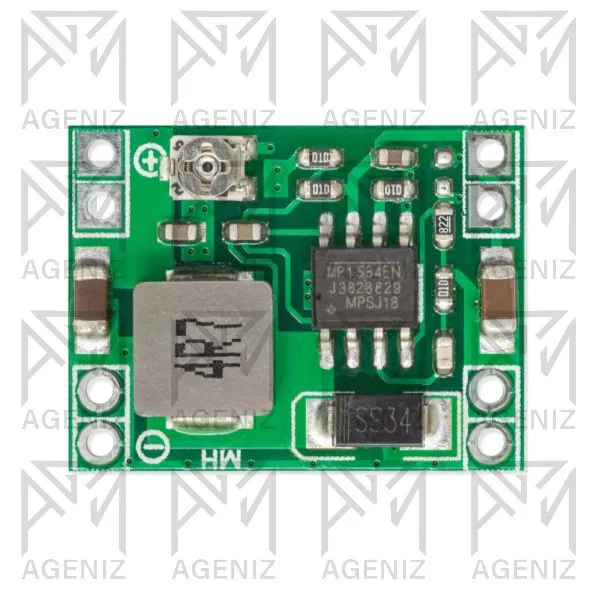

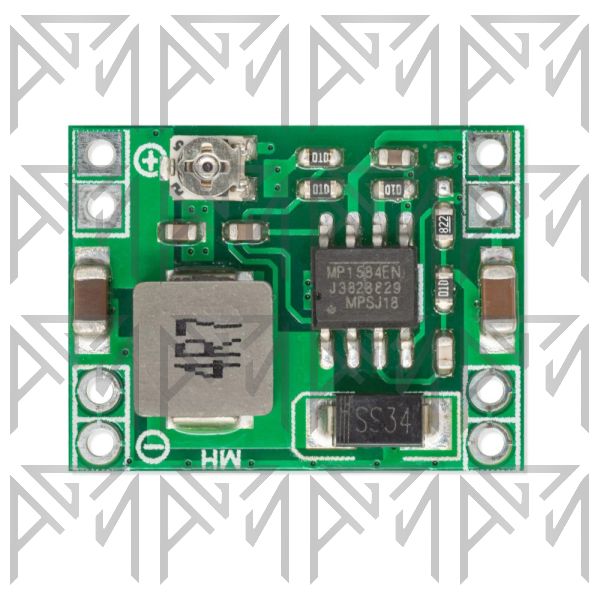

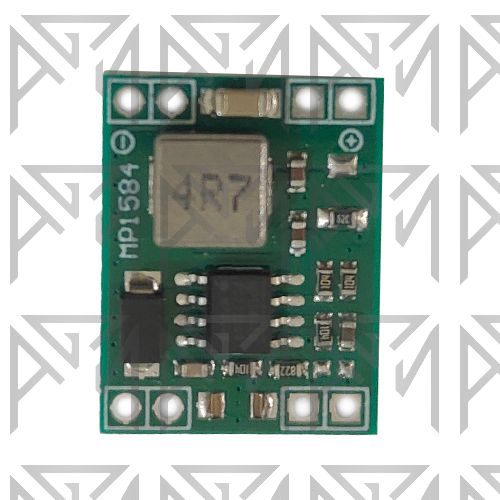

ماژول کاهنده ولتاژ MP1584 MINI 3A یک مبدل DC-DC از نوع Buck یا Step-Down است که برای تبدیل یک ولتاژ DC بالاتر به ولتاژ DC پایینتر استفاده میشود. قلب این ماژول آیسی MP1584EN است. این آیسی یک رگولاتور سوئیچینگ با فرکانس بالا، ماسفت قدرت داخلی و کنترل جریان است و برای جریان خروجی تا حدود 3 آمپر طراحی شده است.
MP1584 برای خروجی تا حدود 3 آمپر طراحی شده است، اما جریان واقعی قابل استفاده از ماژول MINI به شرایط حرارتی بستگی دارد. هرچه اختلاف بین ولتاژ ورودی و خروجی بیشتر و جریان خروجی بالاتر باشد، توان تلفاتی قطعات افزایش پیدا میکند.
ورودی و خروجی این ماژول از نظر DC به یکدیگر ایزوله نیستند و مدار از نوع Buck غیرایزوله است. بنابراین نباید انتظار جداسازی گالوانیکی بین ورودی و خروجی داشت.

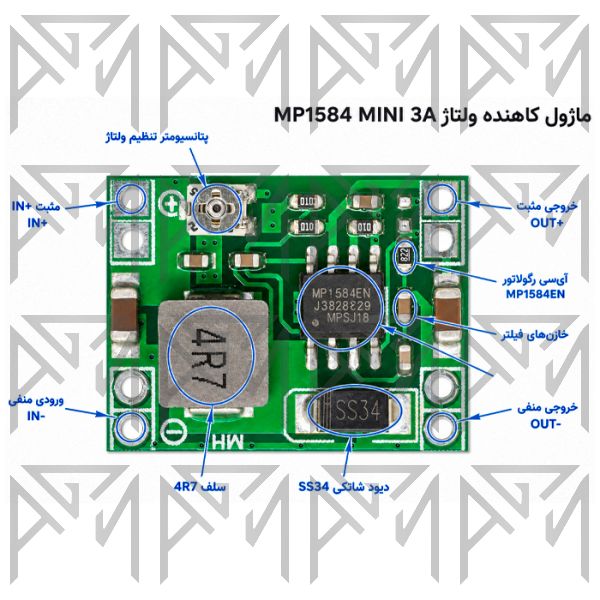

MP1584 یک مبدل سوئیچینگ کاهنده است. آیسی با روشن و خاموش کردن سریع ماسفت داخلی، انرژی را به سلف منتقل میکند و سپس با کمک سلف، دیود شاتکی و خازنهای ورودی و خروجی، یک ولتاژ DC پایینتر ایجاد میکند.
ولتاژ خروجی با مدار فیدبک کنترل میشود. خروجی توسط تقسیم مقاومتی به پایه FB بازخورد داده میشود و آیسی با مقایسه این ولتاژ با مرجع داخلی حدود 0.8 ولت، سیکل کاری سوئیچ را تغییر میدهد تا خروجی در مقدار تنظیمشده باقی بماند.
MP1584 از کنترل جریان و Soft-Start داخلی استفاده میکند و در بارهای سبک نیز میتواند برای کاهش تلفات، نحوه سوئیچینگ خود را تغییر دهد.
