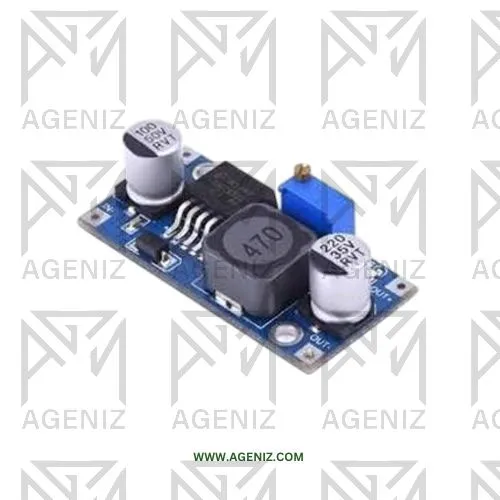

ماژول تغذیه افزاینده و کاهنده 2596-6009 با مولتیترن

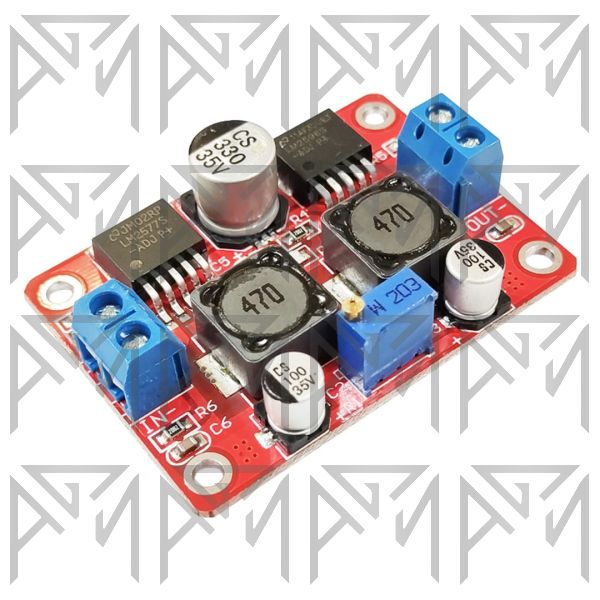

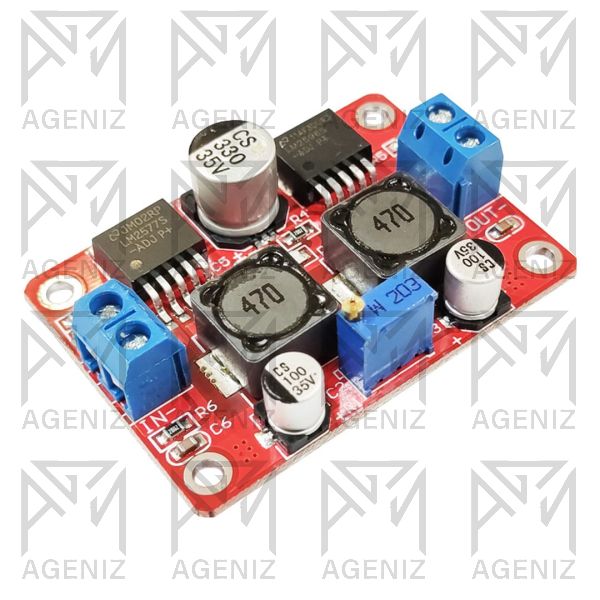

ماژول افزاینده و کاهنده 6009-2596 یک مبدل ترکیبی DC-DC است که از بخش کاهنده مبتنی بر LM2596 و بخش افزاینده مبتنی بر XL6009 تشکیل شده است.
این ماژول امکان تبدیل ولتاژ DC ورودی به ولتاژ پایینتر یا بالاتر را فراهم کرده و به مولتیترن برای تنظیم دقیق پارامترهای خروجی مجهز است.
در این نسخه برد، سه مولتیترن برای تنظیم ولتاژ خروجی CV، جریان خروجی CC و آستانه شارژ در نظر گرفته شده است.
این برد از دو بخش مبدل سوئیچینگ تشکیل شده است. بخش LM2596 برای کاهش ولتاژ و بخش XL6009 برای افزایش ولتاژ مورد استفاده قرار میگیرد.
کاربر میتواند با مولتیترن CV مقدار ولتاژ خروجی را تنظیم کرده و با مولتیترن CC حد جریان خروجی را تعیین کند.
وجود بخش افزاینده و کاهنده باعث میشود این ماژول در پروژههایی که ولتاژ ورودی ثابت نیست یا به خروجی قابل تنظیم نیاز دارند، کاربرد گستردهای داشته باشد.
توجه داشته باشید که وجود هر دو بخش افزاینده و کاهنده به معنی تنظیم خودکار و همزمان Boost-Buck در تمام شرایط کاری نیست.
IN+: ورودی مثبت ولتاژ DC IN-: ورودی منفی ولتاژ DC یا GND OUT+: خروجی مثبت ولتاژ تنظیمشده OUT-: خروجی منفی ولتاژ تنظیمشده CV: مولتیترن تنظیم ولتاژ ثابت خروجی CC: مولتیترن تنظیم جریان ثابت خروجی برای حالت کاهنده، ولتاژ خروجی باید پایینتر از ولتاژ ورودی انتخاب شود.
برای حالت افزاینده، ولتاژ خروجی باید بالاتر از ولتاژ ورودی انتخاب شود.
قبل از اتصال بار، ولتاژ خروجی را با مولتیمتر اندازهگیری و روی مقدار موردنظر تنظیم کنید.
محدوده دقیق ورودی و خروجی را مطابق نسخه برد بررسی کنید.
جریان 3A مقدار حداکثری است و دستیابی مداوم به آن به شرایط خنککاری و اختلاف ولتاژ ورودی و خروجی بستگی دارد.
برای توانهای بالاتر از حدود 15W، استفاده از خنککاری مناسب در نسخههای مشابه توصیه میشود.
در حالت Boost، افزایش زیاد ولتاژ خروجی باعث افزایش جریان موردنیاز از ورودی میشود.
این ماژول ایزولاسیون الکتریکی بین ورودی و خروجی ایجاد نمیکند.
قطبیت ورودی را بهدقت رعایت کرده و از اتصال کوتاه خروجی یا استفاده خارج از محدوده ولتاژ مجاز خودداری کنید.
برای شارژ باتری، ولتاژ و جریان شارژ باید متناسب با نوع باتری مورد استفاده تنظیم شود.
