ماژول افزاینده ولتاژ MT-3608 | 2A | DC-DC
ماژول افزاینده ولتاژ MT-3608 2A DC-DC
ماژول افزاینده ولتاژ DC-DC قابل تنظیم 2 آمپر MT3608

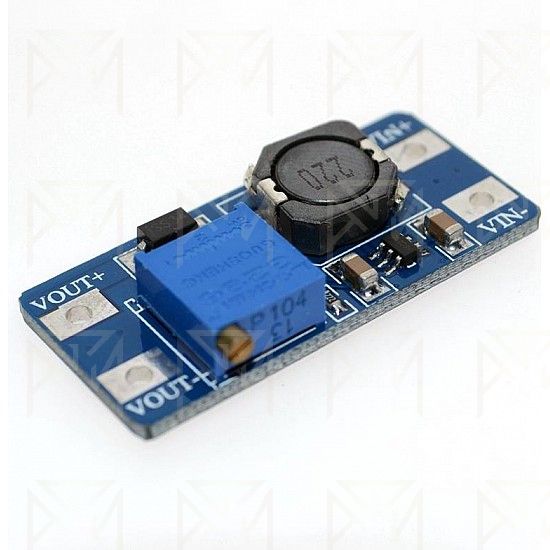

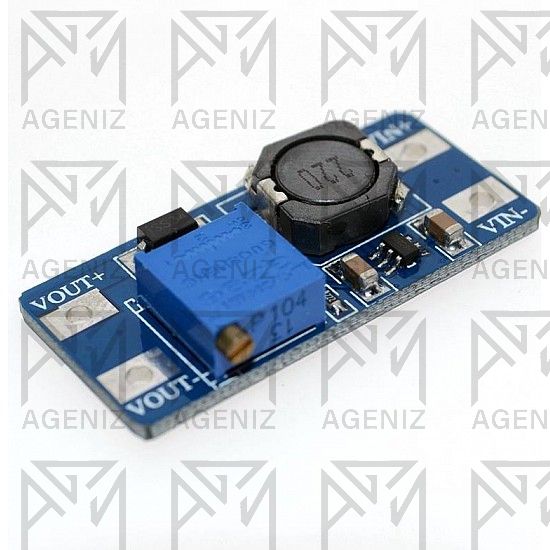

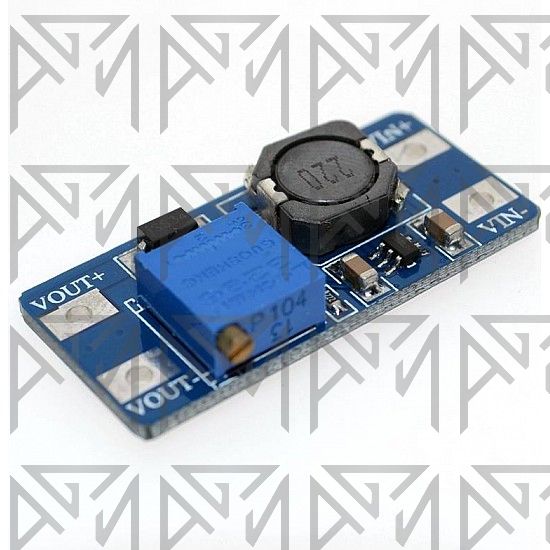

ماژول افزاینده ولتاژ MT3608 یک مبدل سوئیچینگ DC-DC از نوع Boost یا Step-Up است که برای افزایش ولتاژ DC و تبدیل یک ولتاژ پایینتر به ولتاژ بالاتر استفاده میشود. این ماژول دارای خروجی قابل تنظیم بوده و برای انواع پروژههای الکترونیکی، مدارهای باتریمحور، آردوینو، رباتیک و تجهیزات قابل حمل کاربرد دارد.
این مبدل از نوع غیرایزوله است؛ بنابراین منفی ورودی و خروجی از نظر الکتریکی از یکدیگر جدا نیستند.
مشخصات فنی
- مدل: MT3608
- نوع مبدل: DC-DC افزاینده (Boost / Step-Up)
- آیسی اصلی: MT3608
- ولتاژ ورودی: 2 تا 24 ولت DC
- حداکثر ولتاژ خروجی: حدود 28 ولت
- ولتاژ خروجی: قابل تنظیم
- جریان خروجی اسمی: تا حدود 2 آمپر، وابسته به شرایط کاری
- فرکانس سوئیچینگ: حدود 1.2MHz
- حداکثر جریان سوئیچ داخلی: حدود 4 آمپر
- مرجع فیدبک: حدود 0.6 ولت
- نوع سوئیچ قدرت: MOSFET داخلی
- بازده: تا حدود 97 درصد در شرایط مناسب
- تنظیم خروجی: پتانسیومتر چنددور
- حفاظتهای داخلی: محدودکننده جریان و حفاظت حرارتی
- نوع خروجی: DC قابل تنظیم و غیرایزوله
اتصالات ماژول MT3608
- +IN: اتصال مثبت منبع تغذیه DC.
- -IN: اتصال منفی منبع تغذیه DC.
- +OUT: خروجی مثبت ولتاژ افزایشیافته.
- -OUT: خروجی منفی مدار.
نحوه عملکرد ماژول افزاینده ولتاژ
ماژول MT3608 با ساختار Boost کار میکند. در این مدار، انرژی ابتدا در سلف ذخیره شده و سپس در زمان مناسب به سمت خروجی منتقل میشود. خازن خروجی نیز وظیفه صاف کردن و ذخیره انرژی را بر عهده دارد تا ولتاژ خروجی پایدارتر شود.
آیسی با فرکانس حدود 1.2 مگاهرتز سوئیچ کرده و با کنترل PWM مقدار انرژی منتقلشده به خروجی را تنظیم میکند. در بارهای سبک نیز امکان تغییر عملکرد به حالت PFM وجود دارد تا مصرف داخلی مدار کاهش پیدا کند.
جریان و توان خروجی
یکی از نکات مهم در استفاده از این ماژول، تفاوت میان جریان ورودی و جریان خروجی است. از آنجا که مدار ولتاژ را افزایش میدهد، برای تأمین توان خروجی، جریان ورودی میتواند به میزان قابل توجهی بیشتر از جریان خروجی باشد.
برای مثال، تبدیل 3.7 ولت به 12 ولت با جریان خروجی 1 آمپر به حدود 12 وات توان خروجی نیاز دارد. با توجه به اینکه بازده مبدل کمتر از 100 درصد است، توان و در نتیجه جریان مورد نیاز در سمت ورودی بیشتر خواهد بود. به همین دلیل استفاده در ولتاژهای خروجی بالا و جریان زیاد، فشار بیشتری به منبع تغذیه و بخش قدرت ماژول وارد میکند.
برای استفاده مداوم نزدیک حداکثر جریان، دمای آیسی، سلف، دیود و PCB باید کنترل شود و بهتر است جریان کاری با حاشیه اطمینان انتخاب شود.
تنظیم ولتاژ خروجی
روی برد MT3608 یک پتانسیومتر چنددور برای تنظیم ولتاژ خروجی قرار دارد. ابتدا منبع تغذیه را به ورودی متصل کرده و خروجی را بدون بار با مولتیمتر اندازهگیری کنید. سپس پتانسیومتر را بهآرامی بچرخانید تا ولتاژ مورد نظر به دست آید.
به دلیل چنددور بودن پتانسیومتر، ممکن است برای مشاهده تغییر محسوس در ولتاژ نیاز به چند دور چرخاندن آن باشد. برای مدارهای حساس، پس از اتصال بار نیز ولتاژ خروجی مجدداً اندازهگیری شود.
کاربردها
- تبدیل ولتاژ باتری لیتیومیون 3.7 ولت به 5 ولت.
- افزایش ولتاژ 5 ولت به 9 یا 12 ولت.
- تأمین ولتاژ مورد نیاز مدارهای الکترونیکی از باتری.
- تغذیه سنسورها و ماژولهای الکترونیکی.
- پروژههای آردوینو و میکروکنترلری.
- پروژههای رباتیک.
- تجهیزات قابل حمل و باتریمحور.
- تأمین ولتاژ بالاتر برای LEDها و مدارهای کممصرف.
- مدارهای تغذیه کوچک با نیاز به افزایش ولتاژ DC.
نکته: مقدار جریان 2 آمپر یک مقدار اسمی است و جریان واقعی قابل دستیابی به ولتاژ ورودی، ولتاژ خروجی، توان منبع تغذیه، بار متصل و شرایط خنککاری ماژول بستگی دارد.
