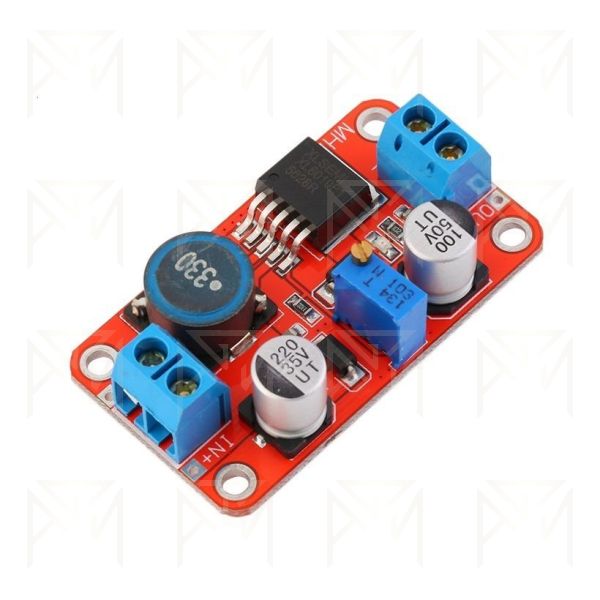

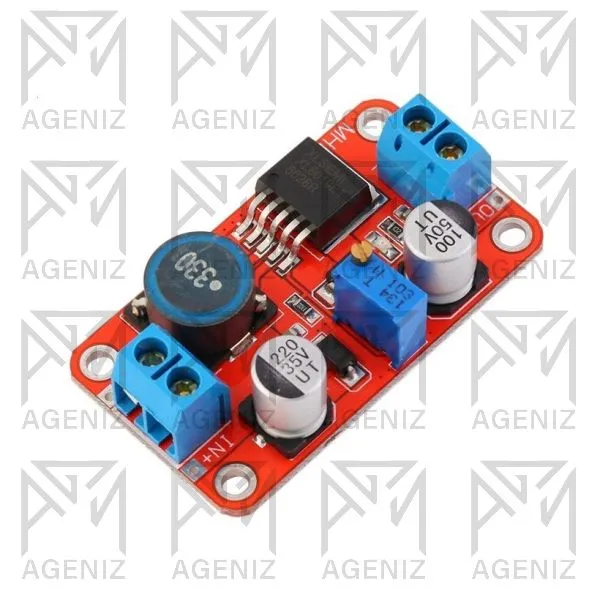

ماژول بوستر افزاینده ولتاژ XL6019 5Aیک مبدل DC به DC افزاینده ولتاژ (Boost Converter) بر پایه آیسیXL6019 است و برای تبدیل ولتاژ DC پایینتر به ولتاژ DC بالاتر استفاده میشود. آیسی XL6019 دارای محدوده ورودی گسترده، جریان سوئیچینگ حداکثر 5 آمپر و فرکانس سوئیچینگ ثابت است.
این ماژول برای پروژههایی مناسب است که نیاز به افزایش ولتاژ یک منبع DC دارند. در این نسخه یک پتانسیومتر برای تنظیم ولتاژ خروجی روی برد قرار دارد.
XL6019180kHz5Aعدد 5A مربوط به حداکثر جریان سوئیچینگ آیسی است
و نباید مستقیماً به معنی خروجی 5 آمپر در نظر گرفته شود. توان واقعی ماژول به
ولتاژ ورودی و خروجی، جریان بار، راندمان، سلف، دیود، خازنها و شرایط خنککاری
بستگی دارد.
در مدار نمونه دیتاشیت، ورودی 12 تا 22 ولت به خروجی 24 ولت با جریان 1.5 آمپر تبدیل میشود. راندمان XL6019 نیز تا حدود 94 درصد ذکر شده و مقدار واقعی آن با نسبت تبدیل ولتاژ، جریان بار، کیفیت قطعات و دما تغییر میکند.
در مبدل Boost، انرژی در سلف ذخیره شده و سپس از طریق مدار سوئیچینگ و دیود به خازن و بار منتقل میشود. XL6019 با کنترل جریان سوئیچ و فیدبک خروجی، سیکل کاری را تنظیم میکند تا ولتاژ خروجی در مقدار تنظیمشده باقی بماند.
VIN+VIN-VOUT+VOUT-ابتدا بدون اتصال بار حساس، ورودی را وصل کرده و خروجی را با مولتیمتر اندازهگیری کنید. پتانسیومتر را بهآرامی تنظیم کنید تا ولتاژ موردنظر به دست آید. سپس بار را متصل کرده و ولتاژ خروجی را دوباره زیر بار بررسی کنید.
عبارت 5A در مشخصات XL6019 به جریان سوئیچینگ آیسی مربوط است. در یک مبدل Boost، برای توان مشخص ممکن است جریان ورودی از جریان خروجی بیشتر باشد. بنابراین انتخاب منبع تغذیه و تعیین توان مجاز باید بر اساس توان واقعی و شرایط حرارتی انجام شود.
توان ورودی را میتوان بهصورت تقریبی از رابطهPin ≈ Pout / ηمحاسبه کرد. برای نمونه، خروجی 24 ولت و 1.5 آمپر حدود 36 وات توان دارد. با راندمان فرضی 90 درصد، توان ورودی حدود 40 وات خواهد بود.
این اعداد نمونه هستند و مقدار واقعی به شرایط کاری ماژول بستگی دارد.
