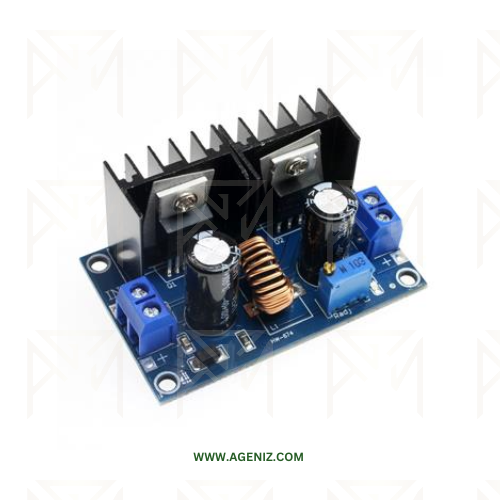

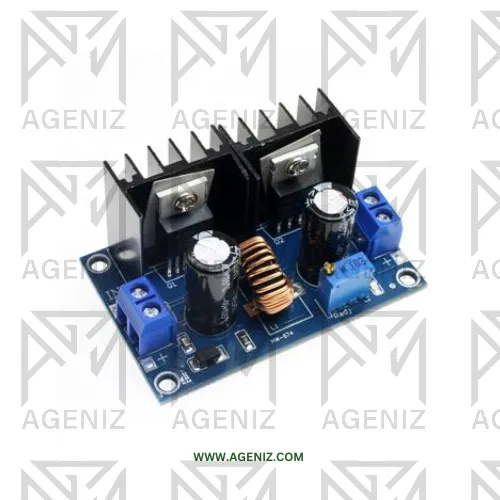

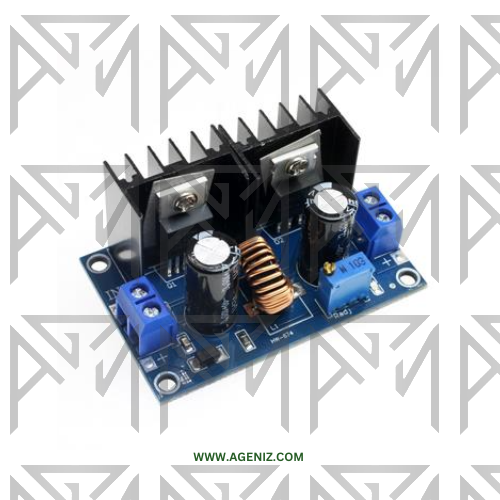

ماژول کاهنده ولتاژ HW-674 یک مبدل DC-DC از نوع باک (Buck Converter) است که برای کاهش و تنظیم ولتاژ منابع تغذیه مستقیم استفاده میشود.
این ماژول با بهرهگیری از آیسی XL4016E1 امکان تنظیم پیوسته ولتاژ خروجی را فراهم میکند و برای تأمین برق مدارهای الکترونیکی و تجهیزات قابلحمل مناسب است.
IN+: ورودی مثبت منبع تغذیه DC IN−: ورودی منفی منبع تغذیه OUT+: خروجی مثبت ولتاژ تنظیمشده OUT−: خروجی منفی ولتاژ تنظیمشده این ماژول با استفاده از مدار سوئیچینگ و کنترل PWM ولتاژ DC ورودی را کاهش داده و یک خروجی تنظیمشده تولید میکند.
برای مثال، میتوان ولتاژ 24V را به 12V یا ولتاژ 12V را به 5V کاهش داد.
ولتاژ ورودی باید برای تنظیم پایدار، بهاندازه کافی از ولتاژ خروجی بیشتر باشد.
پتانسیومتر روی برد برای تنظیم ولتاژ خروجی استفاده میشود. پس از اتصال منبع تغذیه، ولتاژ خروجی را با مولتیمتر اندازهگیری کرده و پیش از اتصال مصرفکننده، آن را روی مقدار موردنیاز تنظیم کنید.
این قابلیتها به حفاظت از مدار کمک میکنند، اما جایگزین سیمکشی صحیح، انتخاب منبع مناسب و خنککاری کافی نیستند.
این ماژول کاهنده ولتاژ است و نمیتواند ولتاژ خروجی را بالاتر از ولتاژ ورودی تنظیم کند.
جریان 8A و توان 200W مقادیر اسمی هستند و لزوماً در تمام شرایط بهصورت مداوم قابل دستیابی نیستند.
توان خروجی از رابطه ولتاژ خروجی ضربدر جریان خروجی به دست میآید. بنابراین دستیابی به 200W در خروجی 12V به بیش از 16A نیاز دارد و با محدودیت 8A این ماژول سازگار نیست.
برای استفاده مداوم در جریانهای بالا، هیتسینک و تهویه مناسب در نظر بگیرید.
این ماژول ایزولاسیون الکتریکی بین ورودی و خروجی ندارد.
برای شارژ باتری، صرفاً تنظیم ولتاژ کافی نیست؛ باید محدودسازی جریان و روش شارژ متناسب با نوع باتری نیز در نظر گرفته شود.
