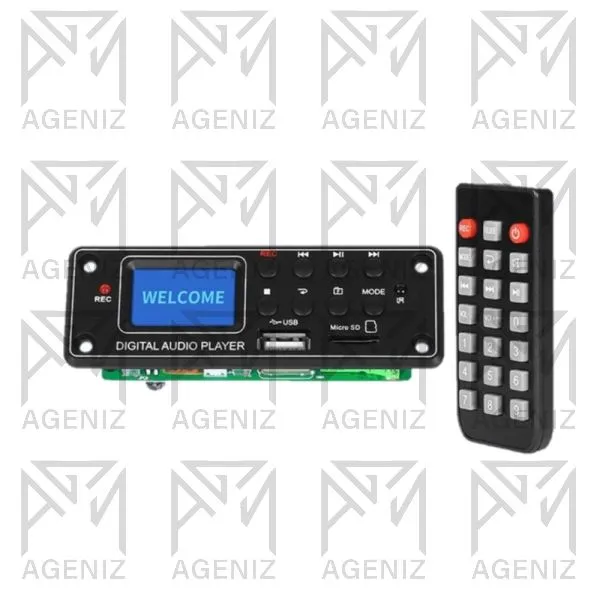

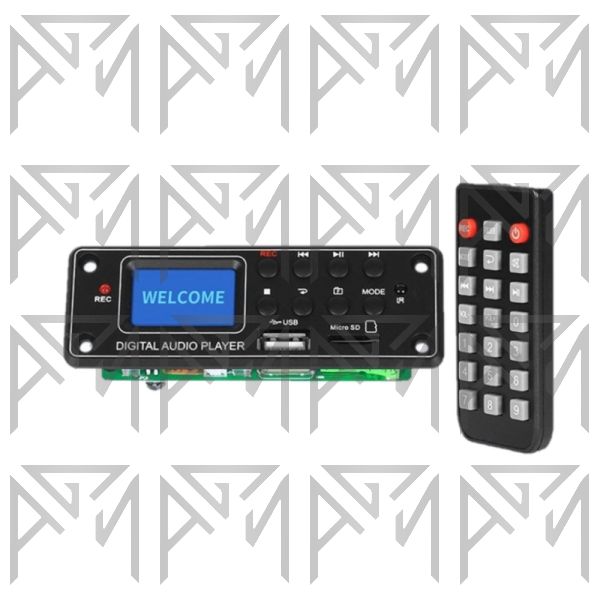

ماژول MP3 پلیر Tenda مدل TPM006C یک برد پخشکننده و دیکودر صوت دیجیتال برای افزودن قابلیت پخش موسیقی و امکانات صوتی به آمپلیفایرها، اسپیکرهای خانگی و سیستمهای صوتی است.
این ماژول از امکاناتی مانند USB، کارت حافظه، Bluetooth، ورودی AUX، رادیو FM، نمایشگر LCD و کنترل از راه دور پشتیبانی میکند.

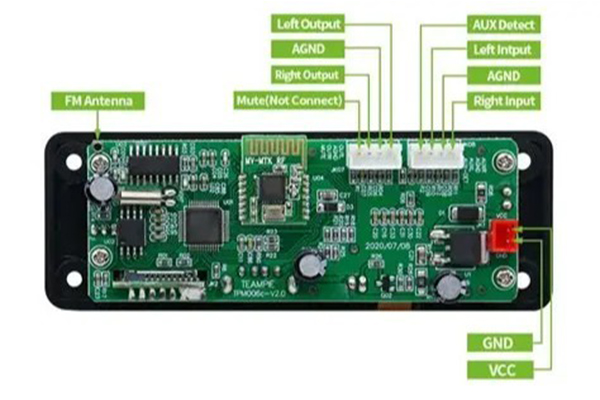

VCC / +: اتصال مثبت منبع تغذیهGND / -: اتصال منفی منبع تغذیهL-AUX: ورودی صدای کانال چپR-AUX: ورودی صدای کانال راستAGND: زمین سیگنال صوتیL-OUT: خروجی صدای کانال چپR-OUT: خروجی صدای کانال راستAGND: زمین خروجی صوتیMUTE: سکوت موقت صدا با اتصال به زمینUSB: محل اتصال فلش مموریSD Card: شیار اتصال کارت حافظه SDAUX: ورودی صوتی از طریق سوکت پشت بردBluetooth: پخش موسیقی از تلفن همراه و سایر دستگاههای بلوتوثیFM Antenna: پین اتصال آنتن برای دریافت سیگنال رادیو FMAUX Detect: پین تشخیص ورودی AUX طبق راهنمای اتصال بردماژول TPM006C فایل صوتی را از منبع انتخابشده دریافت کرده، اطلاعات فایل را پردازش و فرمتهای پشتیبانیشده را دیکد میکند و سیگنال صوتی را در خروجی ارائه میدهد.
کاربر میتواند منبع صدا را بین USB، کارت حافظه، Bluetooth، AUX و رادیو FM تغییر دهد.
نمایشگر LCD میتواند اطلاعاتی مانند نام فایل، شماره آهنگ، وضعیت پخش و اطلاعات عملکردی را نمایش دهد.
قابلیت پوشهبندی نیز امکان مرتبسازی بهتر موسیقی و فایلهای موجود روی حافظه را فراهم میکند.
قبل از اتصال تغذیه، ولتاژ موردنیاز همان نسخه برد را از روی PCB یا مشخصات آن بررسی کنید.
برای استفاده از USB بهتر است فلش مموری با فرمت FAT32 آماده شده باشد.
برای سازگاری بهتر، نام فایلها و پوشهها را ساده و کوتاه نگه دارید و ظرفیت قابل پشتیبانی USB و SD را مطابق مشخصات برد در نظر بگیرید.
برای کیفیت بهتر صدا از منبع تغذیه کمنویز استفاده کنید.
اگر ماژول را کنار آمپلیفایر پرقدرت نصب میکنید، سیمهای ورودی و خروجی صوت را از سیمهای جریان بالای آمپلیفایر دور نگه دارید.
در صورت وجود نویز یا هوم، مسیر زمین و تغذیه را بررسی کرده و از سیمکشی ستارهای و فیلتر مناسب استفاده کنید.
خروجی صوتی TPM006C را مستقیماً به بلندگوی پرقدرت متصل نکنید؛ خروجی ماژول باید به ورودی آمپلیفایر مناسب متصل شود.
