ماژول بلوتوث صوتی HW-770B Black یک برد کوچک و کممصرف برای دریافت بیسیم صدای استریو و انتقال آن به آمپلیفایر، هدفون یا سایر تجهیزات صوتی است.
این ماژول برای ساخت و ارتقای اسپیکر بلوتوثی، اضافه کردن ورودی بیسیم به آمپلیفایرهای قدیمی، سیستمهای صوتی خودرو و تجهیزات صوتی خانگی کاربرد دارد.
پس از اتصال تغذیه، ماژول وارد حالت آمادهبهکار Bluetooth میشود. LED آبی وضعیت فعال بودن و اتصال بلوتوث را نمایش میدهد.
سپس کاربر میتواند از طریق تنظیمات Bluetooth تلفن همراه، تبلت، لپتاپ یا سایر تجهیزات سازگار، ماژول را جستوجو کرده و با آن Pair شود.
پس از برقراری اتصال، صدای دستگاه فرستنده بهصورت استریو از خروجیهای L و R یا جک 3.5mm دریافت میشود.
این خروجی برای اتصال به ورودی یک آمپلیفایر یا تجهیزات صوتی سازگار در نظر گرفته شده است.

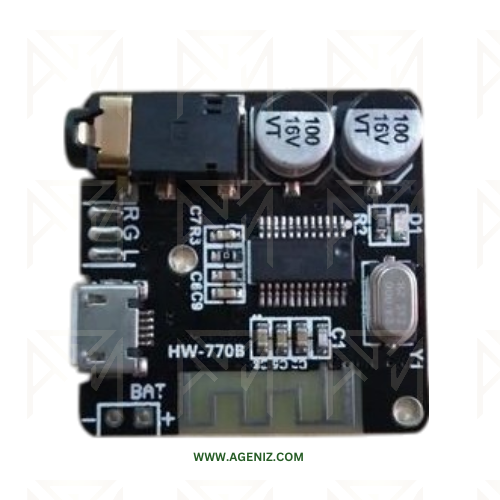

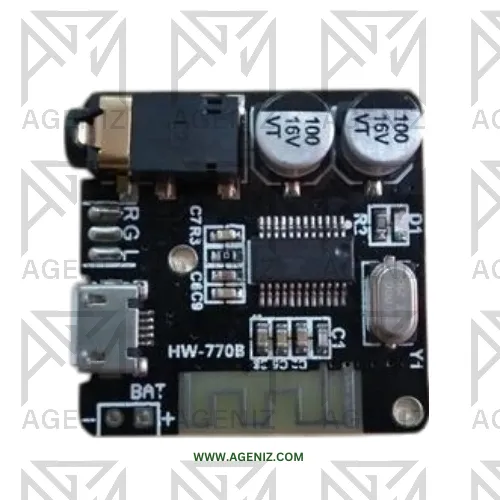

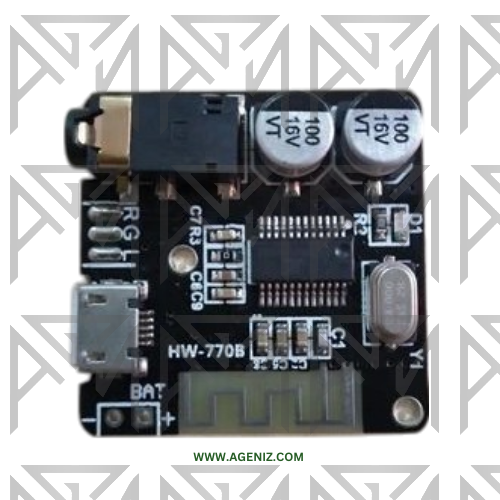

5V: ورودی مثبت 5V DC GND: منفی منبع تغذیه VBAT: مثبت باتری لیتیومی تکسل با ولتاژ حدود 3.7–4.2V L: خروجی صوتی کانال چپ R: خروجی صوتی کانال راست AGND: زمین سیگنال صوتی Type-C: برای تغذیه از USB میتوان کابل Type-C با خروجی 5V را به پورت ماژول متصل کرد AUX: خروجی صدا برای هدفون یا تجهیزات صوتی از طریق جک 3.5mm قبل از اتصال برق، ولتاژ منبع و قطبیت را بررسی کنید. ماژول HW-770B Black با ولتاژ 3.7–5V کار میکند و اعمال ولتاژ بیشتر از محدوده مجاز میتواند باعث آسیب برد شود.
HW-770B Black را با یک آمپلیفایر قدرت اشتباه نگیرید. اگر قصد ساخت اسپیکر دارید، خروجیهای L/R را به ورودی یک آمپلیفایر مناسب متصل کرده و سپس بلندگو را به آمپلیفایر وصل کنید.
برای کاهش نویز، از منبع تغذیه باکیفیت استفاده کنید و سیمهای صوتی را از موتور، رله، سیمهای پرجریان و سایر منابع نویز دور نگه دارید. در صورت ایجاد صدای وزوز، اتصال زمین و کیفیت منبع تغذیه را بررسی کنید.
