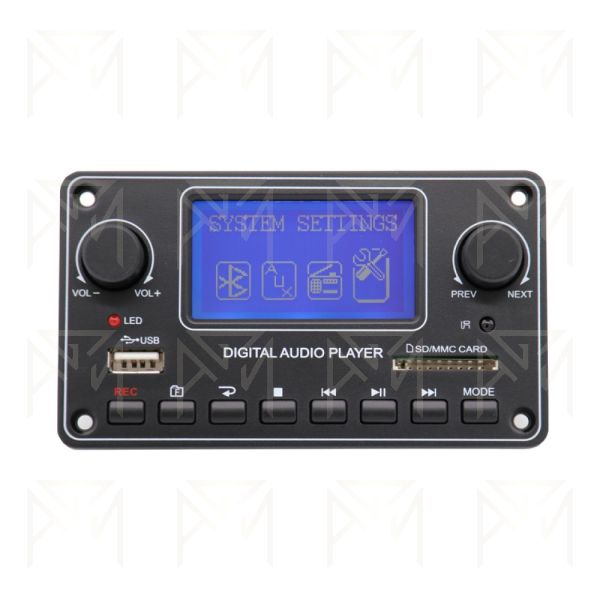

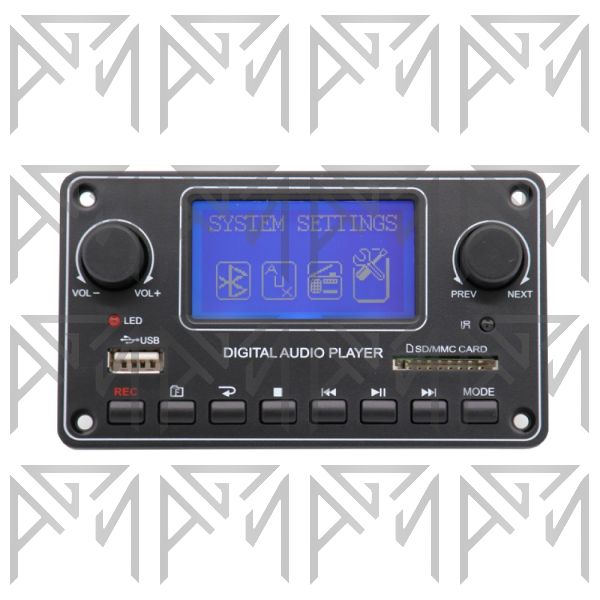

ماژول MP3 پلیر حرفهای Tenda مدل 157TDM یک برد پخشکننده و دیکودر صوت دیجیتال برای افزودن قابلیت پخش موسیقی و امکانات صوتی به آمپلیفایرها، اسپیکرهای خانگی و سیستمهای صوتی است.
این ماژول از امکاناتی مانند USB، کارت حافظه، Bluetooth، ورودی AUX، رادیو FM، نمایشگر LCD و کنترل از راه دور پشتیبانی میکند و برای ساخت یا ارتقای سیستمهای صوتی گزینهای کامل و کاربردی است.
VCC / +: اتصال مثبت منبع تغذیه ماژول GND / -: اتصال منفی منبع تغذیه ماژول L-AUX: ورودی صدای کانال چپ AUX R-AUX: ورودی صدای کانال راست AUX AGND: زمین سیگنال ورودی صوتی L-OUT: خروجی صدای کانال چپ برای اتصال به آمپلیفایر R-OUT: خروجی صدای کانال راست برای اتصال به آمپلیفایر AGND: زمین خروجی سیگنال صوتی MUTE: ورودی سکوت موقت صدا با اتصال به زمین USB: محل اتصال فلش مموری برای پخش فایلهای صوتی SD Card: شیار اتصال کارت حافظه SD AUX: ورودی صوتی از طریق سوکت پشت برد Bluetooth: پخش بیسیم موسیقی از تلفن همراه و سایر دستگاههای بلوتوثی MIC: محل اتصال میکروفون خارجی از طریق پین لحیمی FM Antenna: پین اتصال آنتن برای دریافت بهتر سیگنال رادیو FM ماژول 157TDM فایل صوتی را از منبع انتخابشده دریافت کرده، اطلاعات فایل را پردازش و فرمتهای پشتیبانیشده را دیکود میکند و سیگنال صوتی را در خروجی ارائه میدهد.
کاربر میتواند منبع صدا را بین USB، کارت حافظه، Bluetooth، AUX و رادیو FM تغییر دهد.
نمایشگر LCD ماتریسی نیز اطلاعاتی مانند نام فایل، شماره آهنگ، وضعیت پخش و اطلاعات عملکردی را نمایش میدهد.
قابلیت پوشهبندی فایلها نیز امکان مرتبسازی بهتر موسیقی و دسترسی آسانتر به فایلهای ذخیرهشده را فراهم میکند.
قبل از اتصال تغذیه، ولتاژ موردنیاز همان نسخه برد را از روی PCB یا مشخصات محصول بررسی کنید.
برای استفاده از USB بهتر است فلش مموری با فرمت FAT32 آماده شده باشد.
برای سازگاری بهتر، نام فایلها و پوشهها را ساده و کوتاه نگه دارید و ظرفیت USB و SD را مطابق مشخصات برد در نظر بگیرید.
برای کیفیت بهتر صدا، از منبع تغذیه کمنویز استفاده کنید.
اگر ماژول را کنار آمپلیفایر پرقدرت نصب میکنید، سیمهای ورودی و خروجی صوت را از سیمهای جریان بالای آمپلیفایر دور نگه دارید.
در صورت وجود نویز یا هوم، مسیر زمین و تغذیه را بررسی کرده و از سیمکشی ستارهای و فیلتر مناسب استفاده کنید.
خروجی صوتی ماژول 157TDM را مستقیماً به بلندگوی پرقدرت متصل نکنید؛ خروجی این ماژول برای اتصال به ورودی آمپلیفایر مناسب است.
