ماژول بلوتوث XY-BT Mini - بلوتوث/فلش/5 ولت/بدون نویز

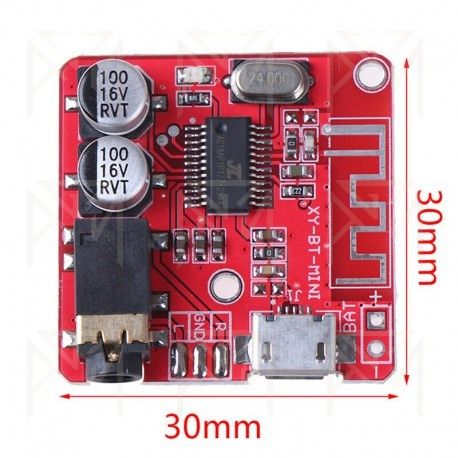

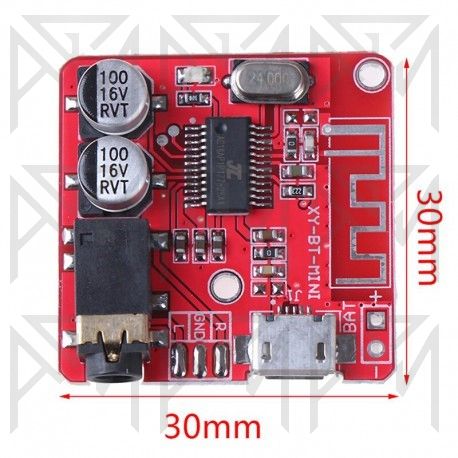

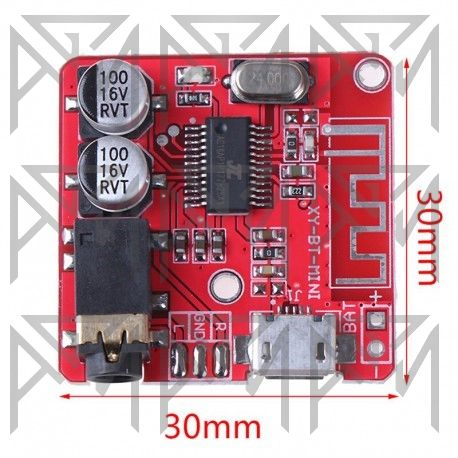

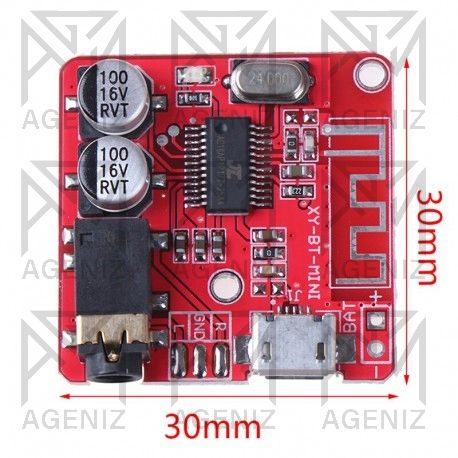

ماژول بلوتوث صوتی XY-BT-MINI یک برد کوچک و کممصرف برای دریافت بیسیم صدای استریو و انتقال آن به آمپلیفایر، هدفون یا سایر تجهیزات صوتی است.
این ماژول برای ساخت و ارتقای اسپیکر بلوتوثی، اضافه کردن ورودی بیسیم به آمپلیفایرهای قدیمی، سیستمهای صوتی خودرو و تجهیزات صوتی خانگی کاربرد دارد.
پس از اتصال تغذیه، ماژول وارد حالت آمادهبهکار بلوتوث میشود. LED آبی وضعیت فعال بودن و اتصال Bluetooth را نمایش میدهد.
سپس کاربر میتواند از طریق تنظیمات Bluetooth تلفن همراه، تبلت، لپتاپ یا سایر تجهیزات سازگار، ماژول را جستوجو و Pair کند.
پس از برقراری اتصال، صدای دستگاه فرستنده بهصورت استریو از خروجیهای L و R یا جک 3.5 میلیمتری دریافت میشود و این خروجی برای اتصال به ورودی آمپلیفایر مناسب است.
5V: ورودی مثبت تغذیه 5 ولت DC GND: اتصال منفی منبع تغذیه VBAT: اتصال مثبت باتری لیتیومی تکسل با ولتاژ حدود 3.7 تا 4.2 ولت L: خروجی صوتی کانال چپ R: خروجی صوتی کانال راست AGND: زمین سیگنال صوتی Micro USB: ورودی تغذیه USB؛ امکان اتصال کابل Micro USB با خروجی 5 ولت به پورت ماژول AUX: خروجی صوتی از طریق جک 3.5 میلیمتری برای اتصال هدفون یا سایر تجهیزات صوتی قبل از اتصال برق، ولتاژ منبع و قطبیت اتصالات را بررسی کنید. ماژول XY-BT-MINI با ولتاژ 3.7 تا 5 ولت کار میکند و اعمال ولتاژ بیشتر از محدوده مجاز میتواند باعث آسیب به برد شود.
ماژول XY-BT-MINI یک آمپلیفایر قدرت نیست. اگر قصد ساخت اسپیکر دارید، خروجیهای L و R را به ورودی یک آمپلیفایر مناسب متصل کرده و سپس بلندگو را به خروجی آمپلیفایر وصل کنید.
برای کاهش نویز، از منبع تغذیه با کیفیت استفاده کنید و سیمهای صوتی را از موتور، رله، سیمهای پرجریان و سایر منابع نویز دور نگه دارید. در صورت ایجاد صدای وزوز، اتصال زمین و کیفیت منبع تغذیه را بررسی کنید.
