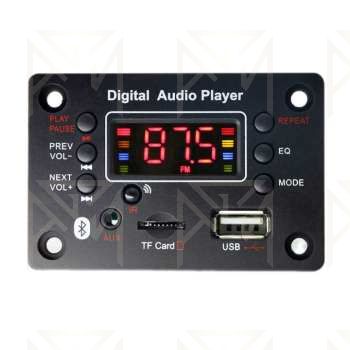

برد یا ماژول پلیر G016 - بلوتوث/فلش/فولدر/12 ولت
ماژول MP3 پلیر بلوتوثی مدل G016 یک برد پخشکننده و دیکودر صوتی چندمنظوره است که برای ساخت، تعمیر و ارتقای انواع سیستمهای صوتی استفاده میشود.
این ماژول امکان پخش موسیقی از فلش USB و کارت حافظه TF یا microSD را فراهم میکند و در کنار آن از Bluetooth، رادیو FM و ورودی AUX نیز پشتیبانی میکند.
وجود نمایشگر و کلیدهای کنترلی روی پنل، استفاده از ماژول را ساده کرده و آن را برای ساخت اسپیکر و سیستمهای صوتی سفارشی مناسب میسازد.
PLAY / PAUSE پخش یا توقف موسیقی؛ در حالت FM برای جستوجوی ایستگاههای رادیویی استفاده میشود.VOL- / PREV: با فشار کوتاه، آهنگ قبلی انتخاب میشود و با نگهداشتن کلید، حجم صدا کاهش مییابد.VOL+ / NEXT: با فشار کوتاه، آهنگ بعدی انتخاب میشود و با نگهداشتن کلید، حجم صدا افزایش مییابد.REPEAT (REP): برای فعال یا غیرفعال کردن حالت تکرار آهنگ استفاده میشود.EQ: انتخاب حالت اکولایزر مانند Normal، Pop، Rock، Jazz، Classic و BassMODE: تغییر حالت پخش بین Bluetooth، USB، TF، FM و AUXماژول G016 پس از دریافت تغذیه، امکان انتخاب منبع صوتی را فراهم میکند. با استفاده از کلید MODE یا ریموت کنترل میتوان بین حالتهای Bluetooth، USB، TF، FM و AUX جابهجا شد.
در حالت USB یا TF، فایلهای صوتی موجود روی حافظه توسط دیکودر داخلی خوانده و پخش میشوند.
در حالت Bluetooth، ماژول به تلفن همراه یا سایر تجهیزات سازگار متصل شده و صدای موسیقی را به خروجی صوتی منتقل میکند.
در حالت FM، گیرنده داخلی امکان جستوجو و دریافت ایستگاههای رادیویی را فراهم میکند. در حالت AUX نیز سیگنال صوتی از ورودی خارجی دریافت شده و از خروجی ماژول به مدار آمپلیفایر منتقل میشود.
VCC: ورودی مثبت منبع تغذیه ماژولGND: ورودی منفی منبع تغذیه ماژولUSB: محل اتصال فلش مموری برای پخش فایلهای صوتیTF / microSD: محل اتصال کارت حافظه برای پخش فایلهای صوتیAUX: ورودی صوتی برای اتصال تلفن همراه، کامپیوتر و سایر منابع صوتیL / R / GND: خروجی صوتی چپ، راست و زمین برای اتصال به ورودی آمپلیفایرFM / ANT: محل اتصال سیم آنتن رادیو FMIR: گیرنده مادونقرمز برای دریافت فرمانهای ریموت کنترلخروجی صوتی این ماژول از نوع Line است و برای راهاندازی مستقیم بلندگوی معمولی طراحی نشده است. برای استفاده با بلندگو، خروجیهای L و R باید به ورودی یک آمپلیفایر متصل شوند.
برای عملکرد بهتر فلش و کارت حافظه، استفاده از حافظه سالم و فرمت سازگار مانند FAT32 توصیه میشود. همچنین بهتر است فایلهای صوتی با فرمتهای پشتیبانیشده و نامگذاری ساده ذخیره شوند.
کیفیت دریافت FM به آنتن، محل نصب و میزان نویز الکتریکی محیط بستگی دارد. در صورت وجود نویز، سیمهای صوتی و آنتن را از مدارهای سوئیچینگ و سیمهای توان بالا دور نگه دارید.
