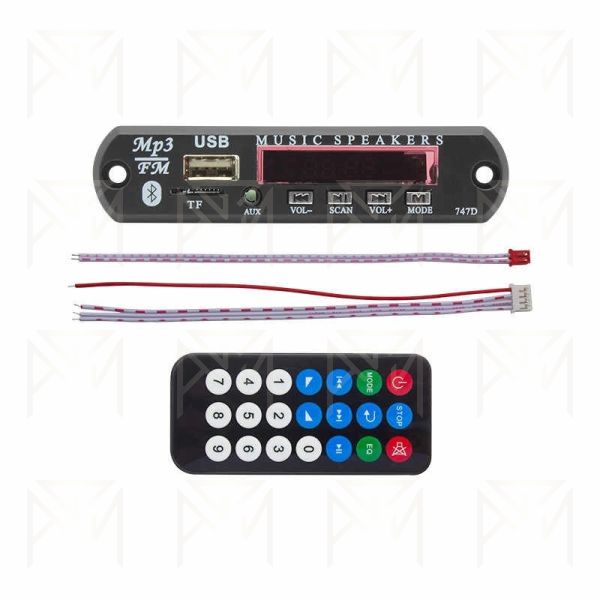

ماژول فلشخور بلوتوث 747 یک برد پخشکننده صوتی کوچک و کاربردی است که برای ساخت یا ارتقای سیستمهای صوتی طراحی شده و امکان دریافت موسیقی از طریق Bluetooth و پخش فایل صوتی از حافظه فلش USB را فراهم میکند.
این ماژول معمولاً در اسپیکرهای قابل حمل، سیستمهای صوتی خودرو، آمپلی فایرها، باکسهای صوتی و تجهیزات صوتی استفاده میشود.
VCC: اتصال مثبت تغذیه GND: اتصال منفی تغذیه L / L-OUT: خروجی صوتی کانال چپ R / R-OUT: خروجی صوتی کانال راست GND: زمین سیگنال صوتی USB: اتصال فلش مموری برای پخش فایلهای صوتی TF / Micro SD: اتصال کارت حافظه برای پخش فایلهای صوتی AUX: ورودی جک 3.5mm ماژول 747 میتواند بهعنوان رابط پخش صوت بین منبع موسیقی و یک تقویتکننده صوتی عمل کند.
در حالت Bluetooth، تلفن همراه یا دستگاه فرستنده، موسیقی را بهصورت بیسیم ارسال میکند و ماژول پس از دریافت و پردازش، سیگنال صوتی را به خروجی منتقل میکند.
در حالت USB، فایلهای صوتی از روی فلش خوانده شده و توسط مدار دیکودر داخلی پردازش میشوند.
انتخاب منبع، کنترل آهنگ، پخش / توقف و تنظیم صدا از طریق کلیدهای روی برد یا پنل کنترل انجام میشود.
خروجی این ماژول از نوع Line Out است و نباید مستقیماً به بلندگوی پرقدرت متصل شود. برای راهاندازی بلندگو باید از آمپلی فایر مناسب استفاده کنید.
برای عملکرد بهتر Bluetooth، ماژول را در محفظهای قرار ندهید که اطراف بخش آنتن کاملاً توسط فلز پوشانده شده باشد.
برای فلش مموری بهتر است از حافظه سالم و فرمت FAT32 استفاده شود و فایلهای صوتی در پوشهبندی پیچیده قرار نگیرند.
نویز آمپلی فایر ممکن است از تغذیه نامناسب، سیمکشی نامناسب یا نزدیکی مدار صوتی به منابع نویز ایجاد شود.
هنگام تست اولیه، ابتدا حجم صدا را روی مقدار کم قرار دهید و سپس بهتدریج آن را افزایش دهید.
از اتصال و جدا کردن مکرر فلش یا سیمهای تغذیه در شرایط نامناسب خودداری کنید.
