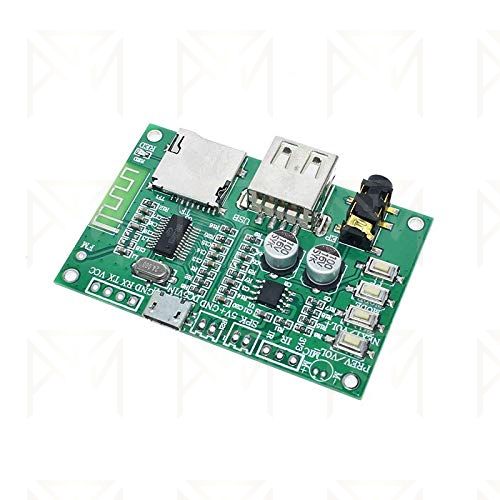

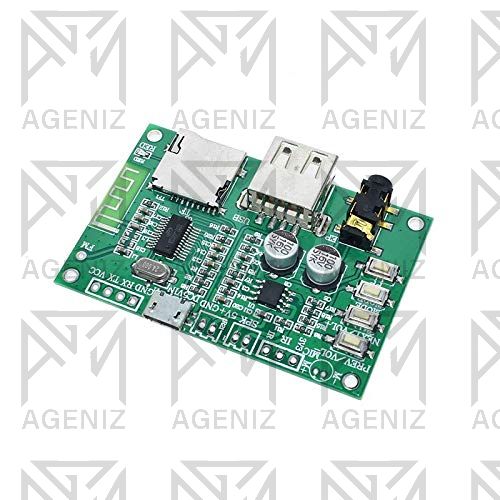

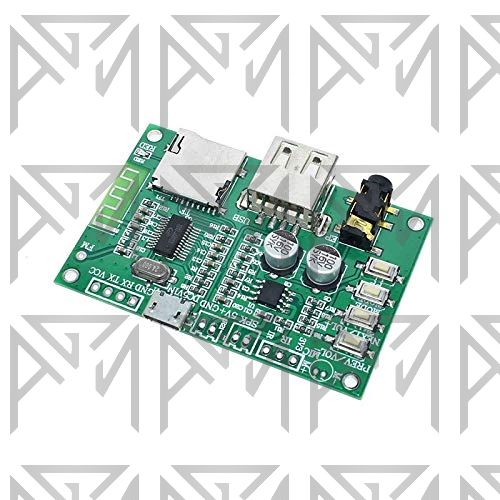

ماژول بلوتوث صوتی دارای آمپلی فایر مونو 3 وات با قابلیت مکالمه و اتصال مموری مدل BT-201
ماژول بلوتوث صوتی BT-201 V5.0 یک گیرنده صوتی بلوتوث و آمپلی فایر دیجیتال مونو است که برای ساخت اسپیکرهای قابل حمل و پروژههای صوتی طراحی شده است.
این ماژول علاوه بر دریافت صدای بیسیم از طریق Bluetooth 5.0، امکان پخش فایلهای صوتی از فلش USB و کارت TF را فراهم میکند و به آمپلی فایر داخلی 3 وات مجهز است.
خروجی این ماژول مونو بوده و میتوان بلندگوی مناسب را مستقیماً به خروجی آمپلی فایر آن متصل کرد.
VCC: ورودی مثبت تغذیه ماژولGND: ورودی منفی تغذیه ماژولSPK+ / SPK-: خروجی آمپلی فایر برای اتصال مستقیم بلندگوی 4 اهمUSB: محل اتصال فلش USB برای پخش فایلهای صوتیTF: محل اتصال کارت حافظه TF برای پخش فایلهای صوتیMIC: محل اتصال میکروفون برای انتقال صدا و مکالمهVCC / GND / TX / RX: رابط UART برای تغذیه و ارسال یا دریافت اطلاعات سریال هنگام اتصال به میکروکنترلرIR: ورودی گیرنده مادون قرمزماژول BT-201 میتواند صدای ارسالشده از تلفن همراه یا سایر دستگاههای بلوتوثی را دریافت کرده و پس از پردازش، توسط آمپلی فایر داخلی به خروجی مونو ارسال کند.
علاوه بر Bluetooth، امکان پخش فایلهای صوتی از فلش USB و کارت TF نیز وجود دارد.
کلیدهای روی برد برای کنترل پخش، انتخاب آهنگ، تنظیم حجم صدا و تغییر حالت ورودی استفاده میشوند.
این ماژول دارای آمپلی فایر داخلی است و بلندگوی مناسب را میتوان مستقیماً به خروجی SPK+ / SPK- متصل کرد.
برای خروجی نامی 3 وات، استفاده از بلندگوی 4 اهم مطابق مشخصات ماژول توصیه میشود.
هر دو سیم SPK+ و SPK- خروجی آمپلی فایر هستند؛ بنابراین SPK- را به GND تغذیه متصل نکنید.
ولتاژ تغذیه نباید از محدوده مجاز 3.3 تا 5 ولت بیشتر شود.
