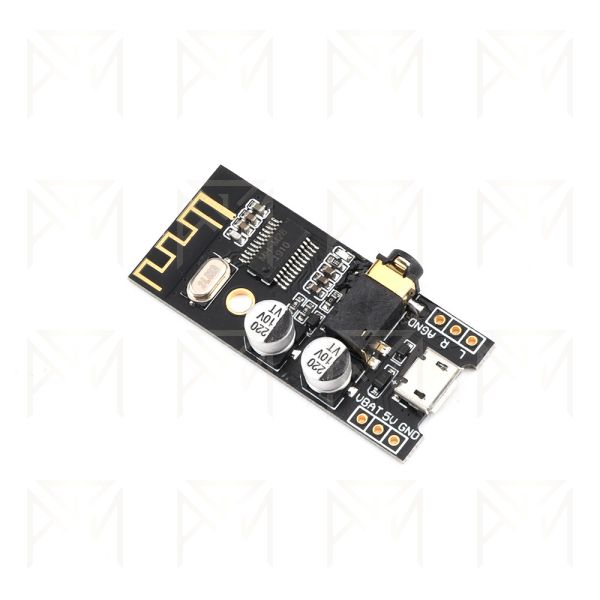

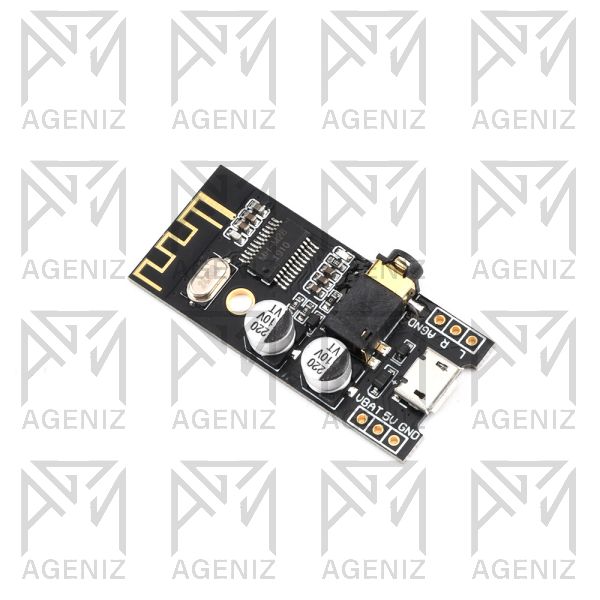

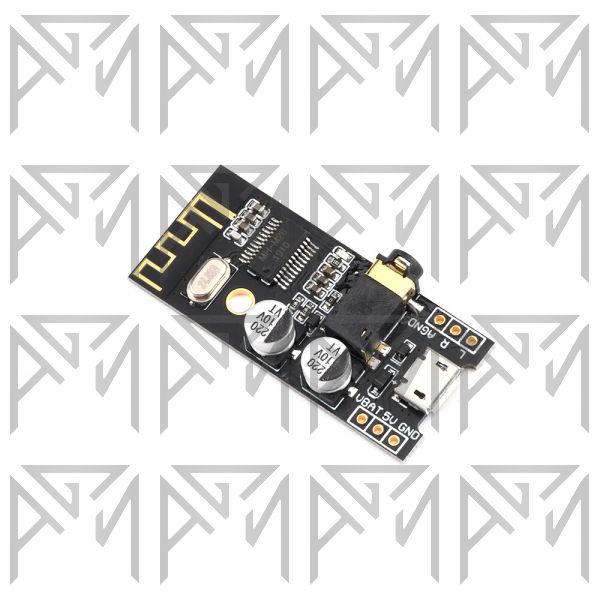

ماژول بلوتوث صوتی MH-M28
ماژول بلوتوث صوتی MH-M28 یک گیرنده صوتی بلوتوثی کوچک و کممصرف است که برای اضافه کردن قابلیت پخش بیسیم موسیقی به سیستمهای صوتی، آمپلیفایرها و پروژههای الکترونیکی طراحی شده است. این ماژول با Bluetooth 4.2 کار میکند و خروجی صوتی استریو دو کاناله در اختیار کاربر قرار میدهد.
وجود جک صوتی 3.5 میلیمتری، پورت Micro USB و پایههای خروجی L، R و AGND امکان اتصال آسان ماژول به آمپلیفایر و سایر تجهیزات صوتی را فراهم میکند.
مشخصات فنی
- نوع ماژول: گیرنده صوتی بلوتوث
- نسخه بلوتوث: Bluetooth 4.2
- نوع خروجی صوتی: استریو دو کاناله
- فرمتهای صوتی: MP3، WAV، WMA، FLAC و APE
- ولتاژ تغذیه: 5V DC یا باتری لیتیومی 3.7 - 4.2V DC
- جریان مصرفی در حالت بدون اتصال: حدود 5.5mA
- جریان مصرفی در حالت اتصال: حدود 20mA
- برد ارتباطی: حدود 10 تا 15 متر در فضای باز یا محیط با تداخل کم
- خروجی صوتی: جک 3.5 میلیمتری و پایههای L / R / AGND
- نشانگر وضعیت: LED آبی
- نوع آنتن: آنتن چاپی روی PCB
اتصالات ماژول MH-M28
- 5V: مثبت ورودی تغذیه 5 ولت DC
- GND: منفی منبع تغذیه
- VBAT: مثبت باتری لیتیومی تکسلول با ولتاژ حدود 3.7 تا 4.2V
- L: خروجی صوتی کانال چپ
- R: خروجی صوتی کانال راست
- AGND: زمین سیگنال صوتی
- Micro USB: ورودی تغذیه 5 ولت از طریق کابل USB
- AUX: خروجی صدا برای اتصال هدفون یا تجهیزات صوتی از طریق جک 3.5 میلیمتری
عملکرد ماژول بلوتوث صوتی
پس از تأمین تغذیه، ماژول MH-M28 آماده جفتشدن با تلفن همراه یا سایر دستگاههای دارای بلوتوث میشود. پس از برقراری اتصال، سیگنال صوتی بیسیم دریافت و به خروجی استریو منتقل میشود.
خروجی L مربوط به کانال چپ و خروجی R مربوط به کانال راست است. این خروجی برای اتصال به ورودی یک آمپلیفایر خارجی مناسب است و خود ماژول بهعنوان آمپلیفایر قدرت برای راهاندازی مستقیم بلندگو در نظر گرفته نمیشود.
نشانگر وضعیت LED
- در حالت بدون اتصال بلوتوث، LED آبی با سرعت بیشتری چشمک میزند.
- پس از برقراری اتصال، LED روشن میماند.
- هنگام پخش موسیقی، LED با سرعت کمتری چشمک میزند.
کاربردها
- تبدیل ضبط یا آمپلیفایر قدیمی به سیستم صوتی بلوتوثی.
- افزودن ورودی بیسیم به سیستمهای صوتی خانگی.
- ساخت اسپیکر بلوتوثی.
- پروژههای صوتی Arduino و میکروکنترلری.
- ساخت تجهیزات صوتی قابل حمل.
نکات مهم در استفاده
- ماژول را مستقیماً به برق شهر یا ولتاژ خارج از محدوده مجاز متصل نکنید.
- پیش از روشن کردن مدار، ولتاژ منبع و قطبیت سیمها را بررسی کنید.
- ورودیهای 5V و VBAT کاربرد متفاوت دارند و باید مطابق مشخصات برد استفاده شوند.
- خروجی صوتی این ماژول، خروجی آمپلیفایر قدرت نیست و برای راهاندازی بلندگو باید از آمپلیفایر خارجی استفاده شود.
- برای دستیابی به کیفیت صدای بهتر، از منبع تغذیه پایدار استفاده کنید.
- در صورت ایجاد وزوز یا نویز، مسیر زمین، سیمکشی تغذیه، کیفیت آداپتور و فاصله سیمهای صوتی از منابع نویز بررسی شود.
